D
DEUTSCH
TECHNISCHE MERKMALE
Für die Verwendung an den Warmlufterzeugern, muß der Brenner mit dem Ölfeuerungsautomaten
Typ 479SE oder Typ 539SE ausgerüstet werden.
Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien:
Elektromagnetische Verträglichkeit 2014/30/UE, Niederspannungsrichtlinie 2014/35/UE, Maschinen-
richtlinie 2006/42/EG.
Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529.
TYP 464T1 - 464T2
Brennerleistung - Durchsatz 54
÷ 120 kW – 4,5 ÷ 10 kg/h
Brennstoff Heizöl-EL max. Viskosität bei 20°C: 6 mm
2
/s
Stromversorgung Einphase, 230V ± 10%
~
50Hz
Motor Stromaufnahme 0,8A – 2850 U/min – 298 rad/s
Kondensator 4 F
Zündtransformator Sekundärspannung 8 kV – 16 mA
Pumpe Druck: 7 15 bar
Leistungsaufnahme 0,170 kW

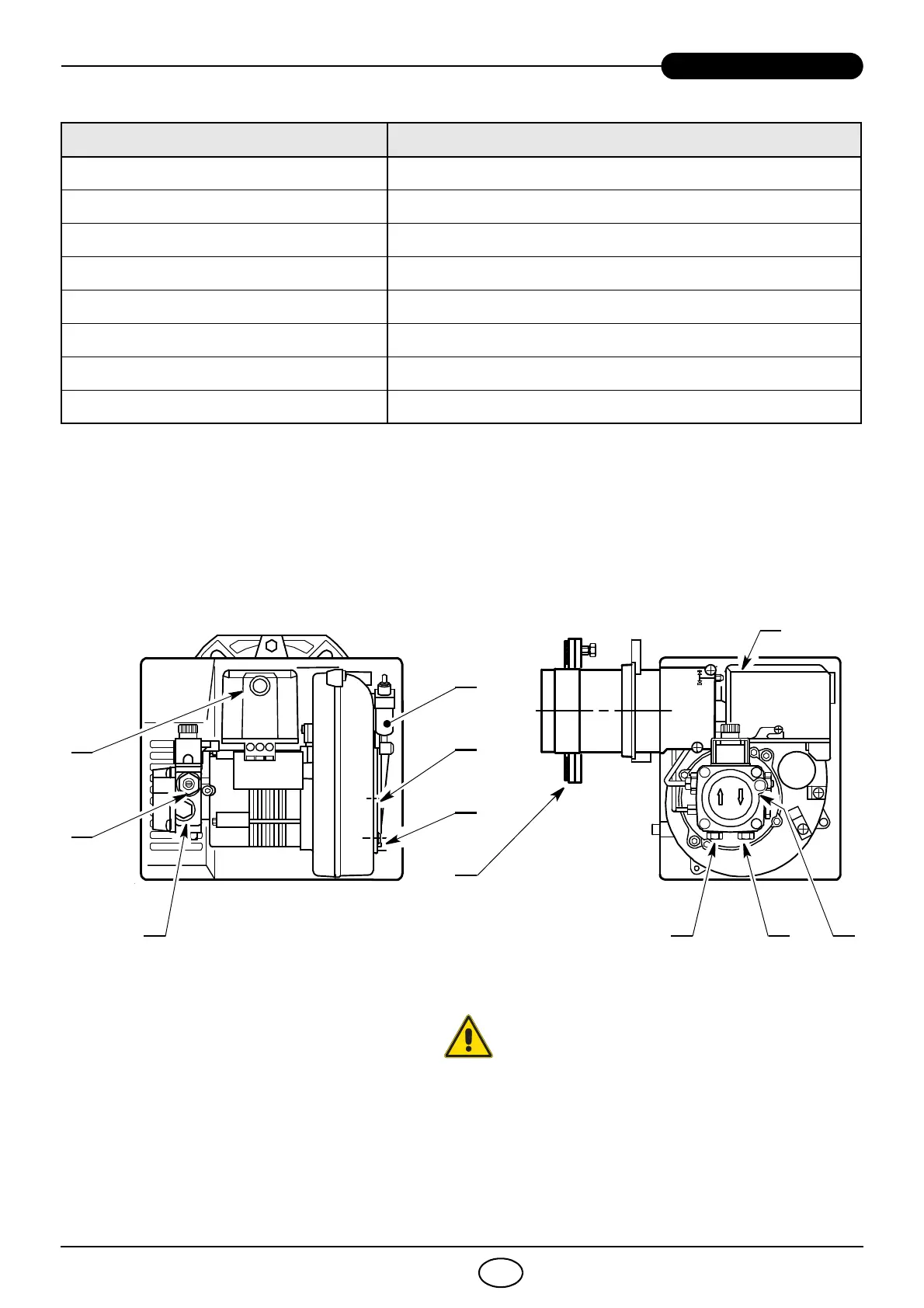

1 – Rücklaufleitung
2 – Saugleitung
3 – Manometeranschluss
4 – Pumpendruckeinstellung
5 – Vakuummeteranschluss
6 – Luftklappeschrauben
7 – Druckkolben mit Luftklappe
8 – Entstörknopf mit Störsignal
9 – Flansch mit Isolierdichtung
10 – Brennerkopfeinstellschraube
FUNKTIONSWEISE DES DRUCKKOLBENS 7)(Abb. 1)
Eine regelmäßige Überprüfung des Pumpendrucks
(jährlich oder besser noch alle 6 Monate, falls der Bren-
ner in Dauerbetrieb steht) wird dringend angeraten.
Liegt der Wert 1 bar unter dem ursprünglich eingestel-
lten Wert, muss überprüft werden, dass sich die Pum-
pe und die Leitungsfilter im sauberen Zustand
befinden.
Sollte sich der Druck nicht wieder herstellen lassen,
wechseln Sie bitte die Pumpe aus, um gewährleisten
zu können, dass der Pumpendruck während der Vor-
belüftungszeit mindestens 3,7 bar beträgt.
