FRANÇAIS

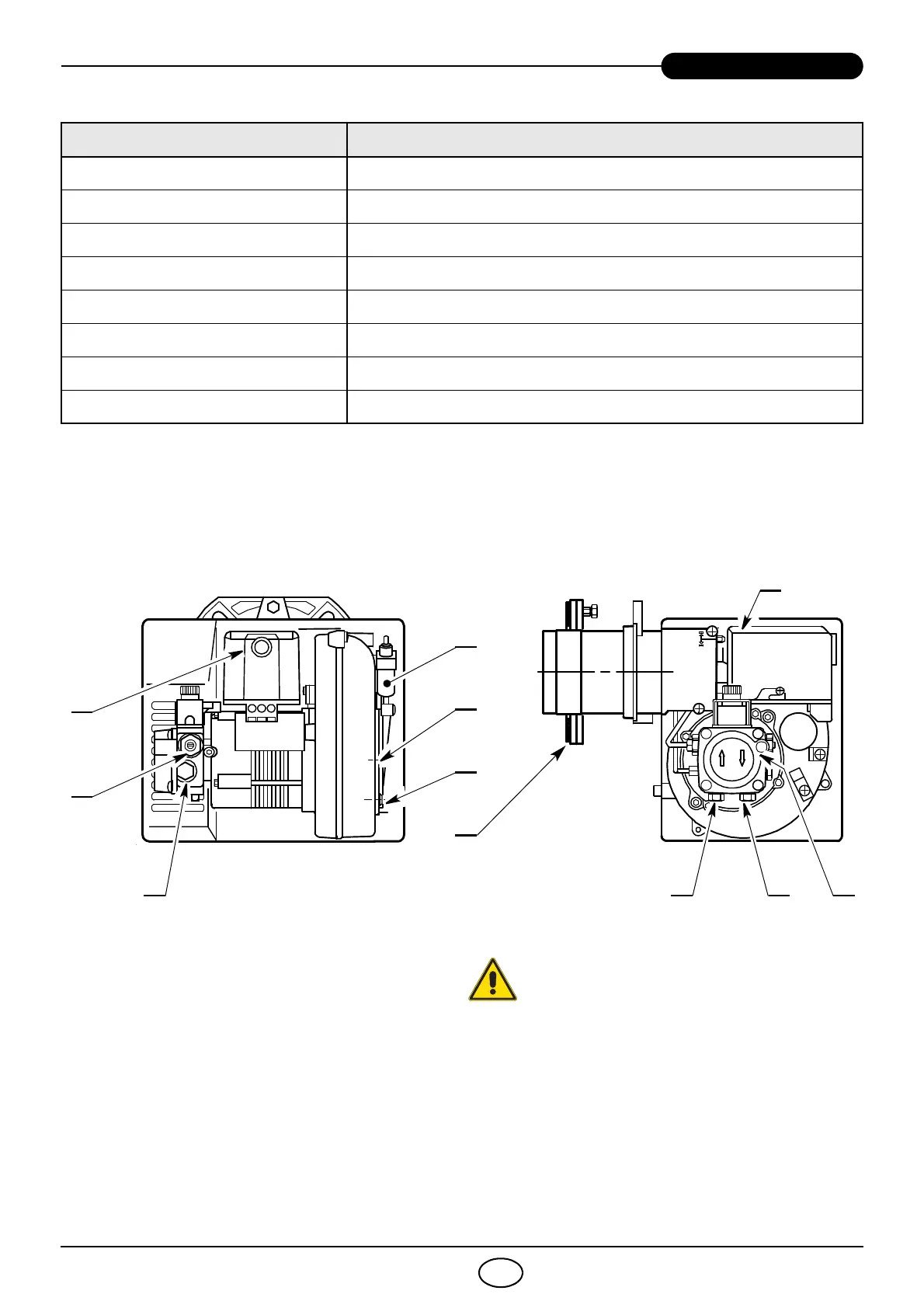

DONNEES TECHNIQUES
Le brûleur peut être utilisé sur des generateurs d’air chaude en utilisant la boîte de contrôle type 479SE
ou 539SE.
Brûleur avec label CE conformément aux Directives CEE: Compatibilité Électromagnétique 2014/30/UE,
Basse Tension 2014/35/UE, Machines 2006/42/CE.
Brûleur conforme au degré de protection IP 40 selon EN 60529.
TYPE 464T1 - 464T2
Puissance thermique – débit 54
120 kW – 4,5 10 kg/h
Combustible F.O.D., viscosité max. à 20 °C: 6 mm
2
/s
Alimentation électrique Monophasée, 230V
± 10% ~ 50Hz
Moteur Courant absorbé 0,8A – 2850 t/min – 298 rad/s
Condensateur 4 F
Transformateur d’allumage Enroulement secondaire 8 kV – 16 mA
Pompe Pression: 7
15 bar
Puissance électrique absorbée 0,170 kW
FONCTIONNEMENT VÉRIN AIR 7)(Fig. 1)
Une vérification périodique du fonctionnement de la
pression de la pompe est vivement recommandée
(tous les ans ou tous les six mois, lorsque le fon-
ctionnement du brûleur est continu).
Si la valeur est inférieure à 1 bar, par rapport au rég-
lage initial, vérifier le nettoyage de la pompe et des
filtres de ligne.
S'il est impossible de restaurer les réglages de la
pression, remplacer la pompe, afin de vous assurer
que la pression de la pompe soit d'au moins 3,7 bars
au cours de la préventilation.
1 – Raccord de retour
2 – Raccord d’aspiration
3 – Prise manomètre
4 – Régulateur pression pompe
5 – Prise vacuomètre
6 – Vis blocage volet d’air
7 – Vérin avec volet d’air
8 – Bouton de réarmement avec
signalisation de sécurité
9 – Bride avec joint isolant
10 – Vis réglage tête combustion
5
D8067
Fig. 1
123
4
8
6
7
9
10
6
