EINSTELLUNG DER BRENNERLEISTUNG
In Konformität mit der EN267 müssen die Anbringung des Brenners am Heizkessel, die Einstellung und
die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden,
einschließlich Kontrolle der Konzentration von CO und CO
2
in den Abgasen, der Abgastemperatur und
der mittleren Kesseltemperatur.
Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des
Brennkopfes und der Luftklappe gemäß folgender Tabelle bestimmt.
Die in der Tabelle verzeichneten Werte beziehen sich auf einen CEN-Heizkessel (Gemäß EN267), auf
12,5% CO
2
, auf Meereshöhe und eine Raum- und Heizöltemperatur von 20 °C.
EMPFOHLENE DÜSEN : Monarch Typ R
Delavan Typ W - B
Steinen Typ S - Q
Danfoss Typ S
PUMPENDRUCK: 12 bar : die Pumpe wird im Werk auf diesen Wert tariert.
14 bar : es verbessert die Verbindung der Flamme mit der Stauscheibe.
Es ist deshalb geeignet für Anzünden bei niedrigen Temperaturen.
BRENNKOPFEINSTELLUNG:
Wird während des Einbaus der Düse bei ab-
montiertem Brennerrohr durchgeführt. Die
Einstellung von dem Durchsatz des Brenners
abhängig und wird ausgeführt, indem man die
Einstellspindel soweit dreht, bis die Endebene
des Brennerrohres mit der in der Tabelle an-
gegebenen Raste übereinstimmt.

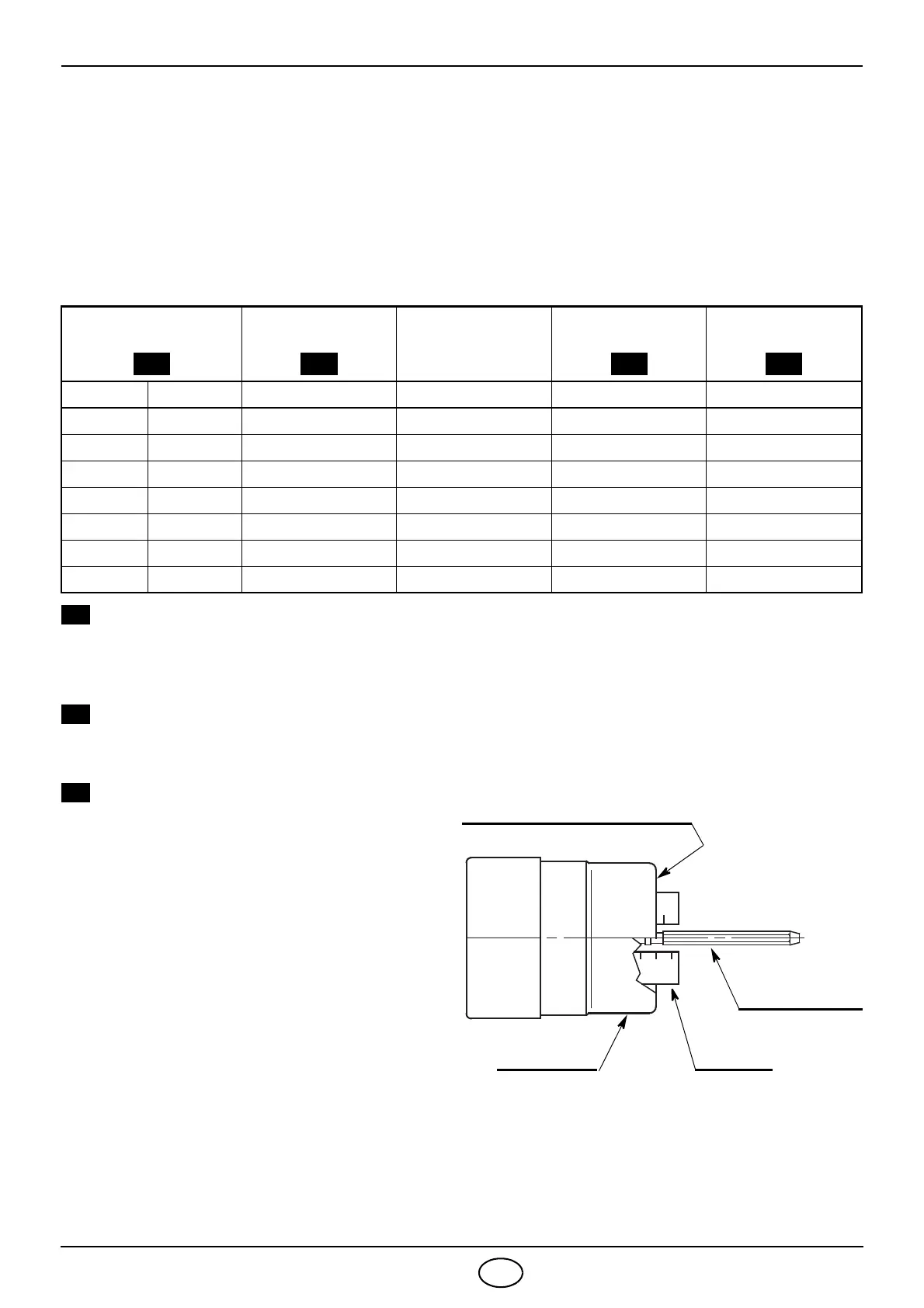

In der seitlichen Abbildung, ist der Brennkopf
auf einem Durchsatz von 1,50 GPH, bei 12
bar eingestellt.
Die Raste 3 des Anzeigers stimmt mit der
Endebene des Brennerrohrs überein, wie in
der Tabelle angegeben.
Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende
Mehrheit der Fälle.
Die Anpassung der Verbrennungsluft für die Anlage daher vorrangig über die Luftklappe ausge-
führt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenom-
men, ist die Spindel (1) mit einem Maulschlüssel von 6 mm (2) zu betätigen, (Siehe Abb. 7, S. 7).
Düse Pumpendruck Brenner-
Durchsatz
Brennerkopf-
Einstellung
Luftklappen-
Einstellung
GPH Winkel bar kg/h ± 4% Rastepunkt Rastepunkt
1,10 60° 12 4,4 2 3
1,25 60° 12 5,0 2,5 3,4
1,50 60° 12 6,0 3 3,8
1,75 60° 12 7,0 4 4
2,00 60° 12 8,0 5 5
2,25 60° 12 9,0 6 6
2,50 60° 12 10,0 6 7
Für Düsen mit 2,00 und 2,25 GPH
vorzugsweise Vollkegel benutzen.
Brennerrohr
Einstellspindel
Anzeiger
Endebene des Brennerrohrs
D5398
