REGULACIÓN DE LA COMBUSTIÓN
Conforme a la EN267, la aplicación del quemador en la caldera, la regulación y el ensayo tienen que
ser efectuados como indicado en el manual de instrucciones de la misma caldera, incluido el control
de la concentración de CO y CO
2
en los humos, su temperatura y la temperatura media del agua de la
caldera.
Según el caudal requerido por la caldera, se debe determinar la boquilla, la presión de la bomba, la
regulación del cabezal de combustión y la regulación del registro, ver la tabla que siguen.
Los valores indicados en la tabla se obtienen en una caldera CEN (según EN 267).
Se refieren al 12,50% de CO
2
, al nivel del mar y con temperatura ambiente y del gasóleo a 20°C.
BOQUILLAS ACONSEJADAS : Monarch tipo R
Delavan tipo W - B
Steinen tipo S - Q
Danfoss tipo S
PRESIÓN 12 bar : La bomba sale de fábrica ajustada en dicho valor.
14 bar : Mejora el anclaje de la llama en la hélice. Por consiguiente,
es indicada para los encendidos a bajas temperaturas.

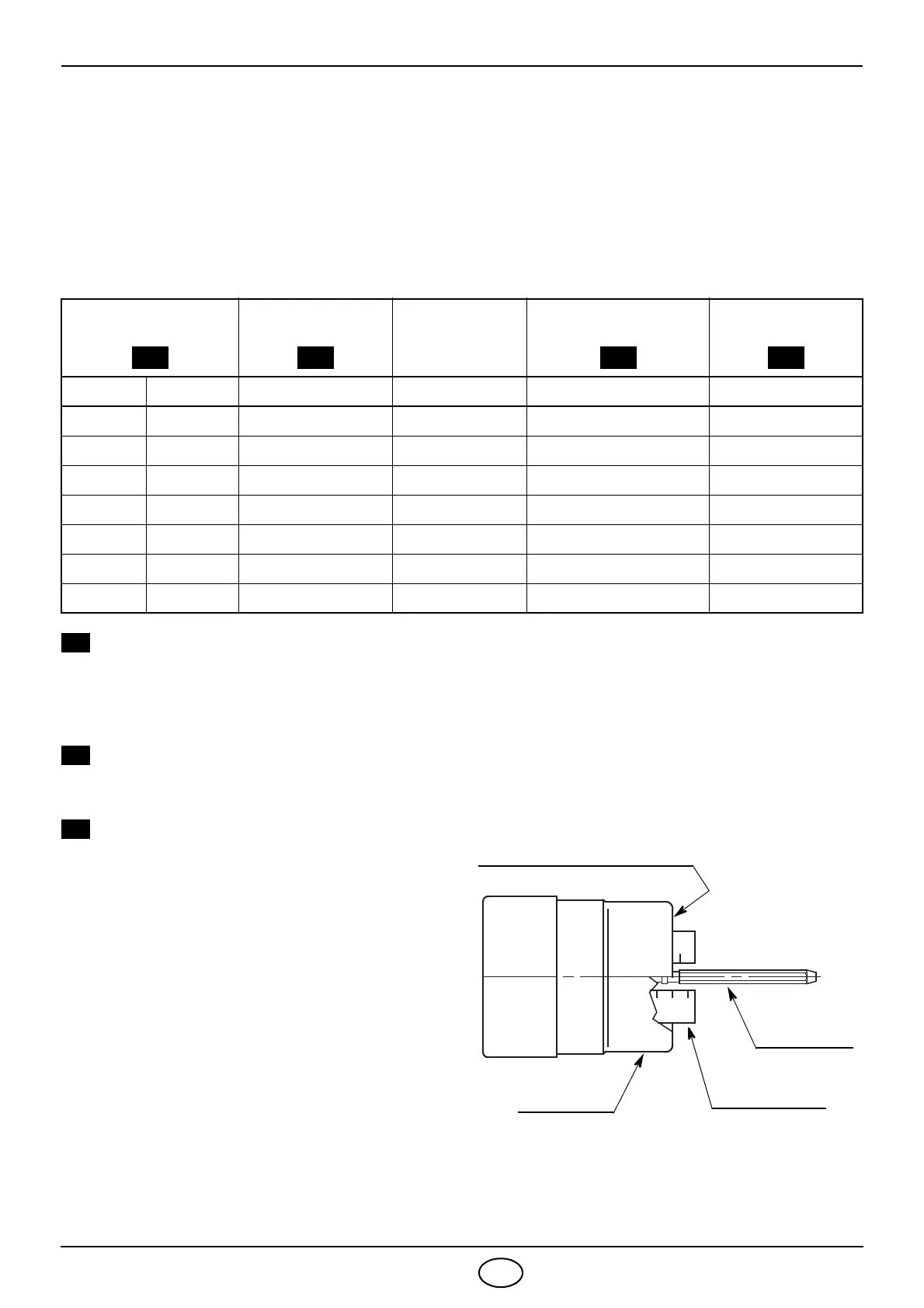

REGULACIÓN CABEZAL:
Se realiza en el momento del montaje de la
boquilla, con la tobera desmontada. Depende
del caudal del quemador y se ejecuta girando
la varilla de regulación hasta que el plano ter-
minal de la tobera coincide con la marca indi-
cada en la tabla.
En el dibujo de al lado el cabezal está regula-
do para un caudal de 1,50 GPH a 12 bar.
La marca 3 del parcializador coincide con el
plano exterior de la tobera, como indicado en
la tabla.
Las regulaciones del cabezal indicadas en la
tabla son adecuadas para la mayoría de los casos. Generalmente, la adaptación del caudal del
ventilador a la instalación se debe efectuar sólo con el registro de aire. Si desea modificar
también la regulación del cabezal, con el quemador en funcionamiento, regule la varilla (1) con
una llave 6 mm (2) de la siguiente manera: (Ver fig. 7, pág. 7)
Boquilla Presión
bomba
Caudal
quemador
Regulación
cabezal combustión
Regulación
registro del aire
GPH Ángulo bar kg/h ± 4% Marca Marca
1,10 60° 12 4,4 2 3
1,25 60° 12 5,0 2,5 3,4
1,50 60° 12 6,0 3 3,8
1,75 60° 12 7,0 4 4
2,00 60° 12 8,0 5 5
2,25 60° 12 9,0 6 6
2,50 60° 12 10,0 6 7
1
2
3
4
1
Para boquillas 2,00 y 2,25 GPH
emplee preferentemente conos
macizos.
2
Tubo llama
Varilla de
Parcializador
Plano terminal tubo llama
D5398
2
135
regulación
3
