La dépression maximale ne doit pas être
supérieure à 0,4 bar (30 cm Hg).
Au-dessus de cette valeur on a libération
de gaz du combustible.
La tuyauterie d’alimentation fuel doit
être parfaitement étanche.
Il est conseillé de faire arriver l’aspi-
ration et le retour à la même hauteur
dans la citerne. Dans ce cas-là le cla-
pet de pied n’est pas nécessaire.
Si, au contraire, la tuyauterie de retour
arrive au-dessus du niveau du combus-
tible, le clapet de pied est indispensable.
Cette solution est moins sure que la pré-
cédente, à cause d’un éventuel défaut
d’étanchéité de la vanne.
AMORÇAGE POMPE
Faire démarrer le brûleur et attendre
l’amorçage. En cas de mise en sécurité
avant l’arrivée du combustible, attendre
au moins 20 secondes, après quoi répé-
ter l’opération.
Il est nécessaire d’installer un filtre sur la ligne d’alimentation du combustible.
H
mètres
Lmètres
ø i
8 mm
ø i
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
IMPORTANT
La pompe est prévue pour un fonctionnement en bitube.
Pour le fonctionnement en mono-tube, enlever la vis de by-pass (A),
(voir figure ci-contre).
A
H
mètres
Lmètres
ø i
8 mm
ø i
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
D5199
AMORÇAGE POMPE
Desserrer le bouchon du raccord vacuomètre
(5, fig. 1) et attendre la sortie du fuel.
H = dénivellation.
L = max. longueur de la
tuyauterie d’aspiration.
ø i = diamètre intérieur de la
tuyauterie.
Hmax. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220

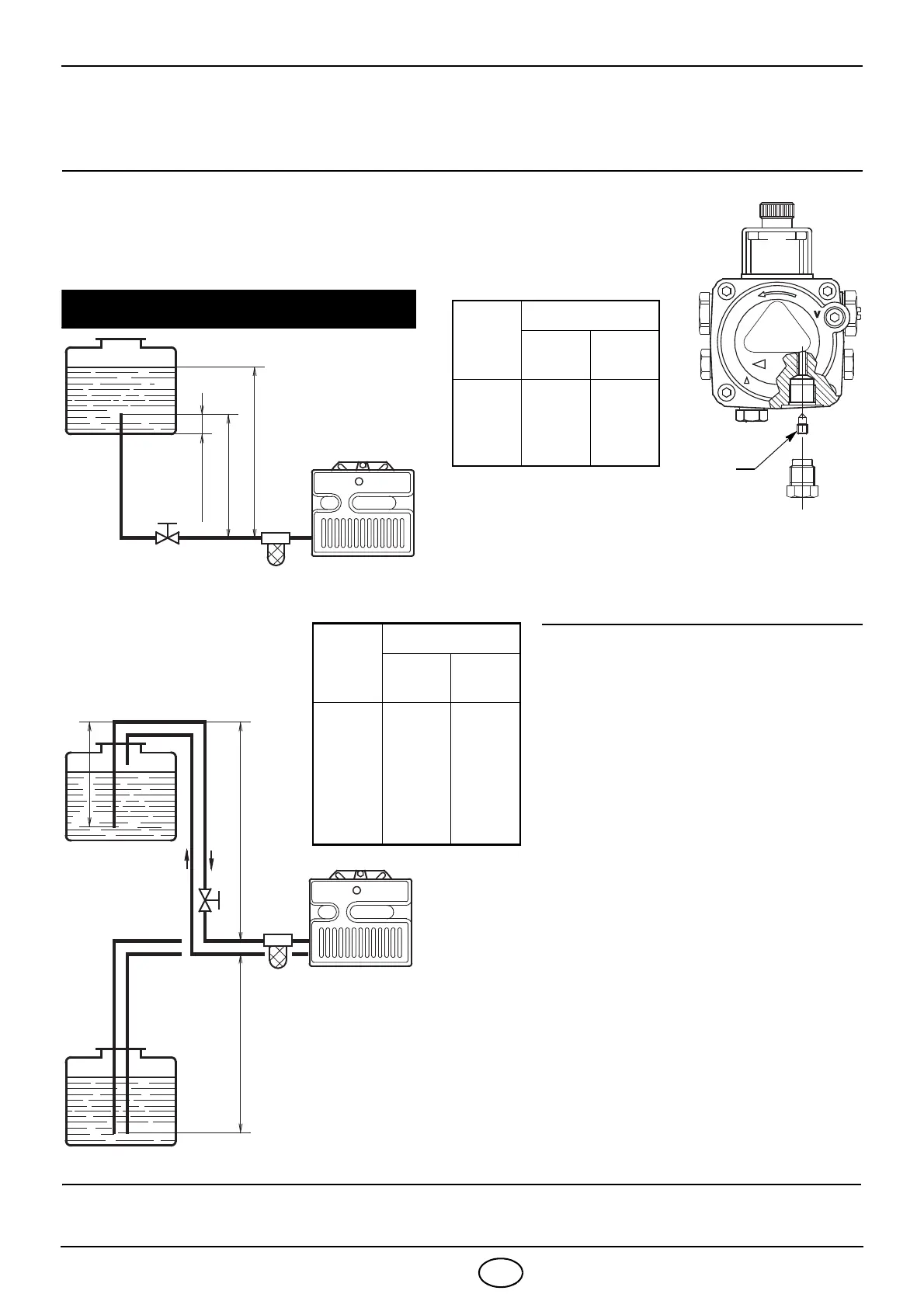

INSTALLATION EN MONO-TUBE PAR GRAVITE
(NON AUTORISEE EN ALLEMAGNE)
