Riello 464T2 - Características Técnicas

20025319
1
E
ESPAÑOL
CARACTERÍSTICAS TÉCNICAS

Para el empleo en los generadores de aire caliente, el quemador tiene que estar equipado con la caja
de control tipo 479SE o 539SE.

Quemador con marca CE conformes con las Directivas CEE: Compatibilidad Electromagnetíca 2014/
30/UE, Baja Tensión 2014/35/UE, Máquinas 2006/42/CE.

Nivel de protección de los quemadores IP 40 según EN 60529.
TIPO 464T1 - 464T2
Potencia térmica - Caudal 54
 120 kW – 4,5  10 kg/h
Combustible Gasóleo, viscosidad máx. a 20 °C: 6 mm
2
/s
Alimentación eléctrica Monofásica, 230V
± 10% ~ 50Hz
Motor 0,8A absorbidos – 2850 rpm – 298 rad/s
Condensador 4 F
Transformador de encendido Secundario 8 kV – 16 mA
Bomba Presión 7
 15 bar
Potencia eléctrica absorbida 0,170 kW

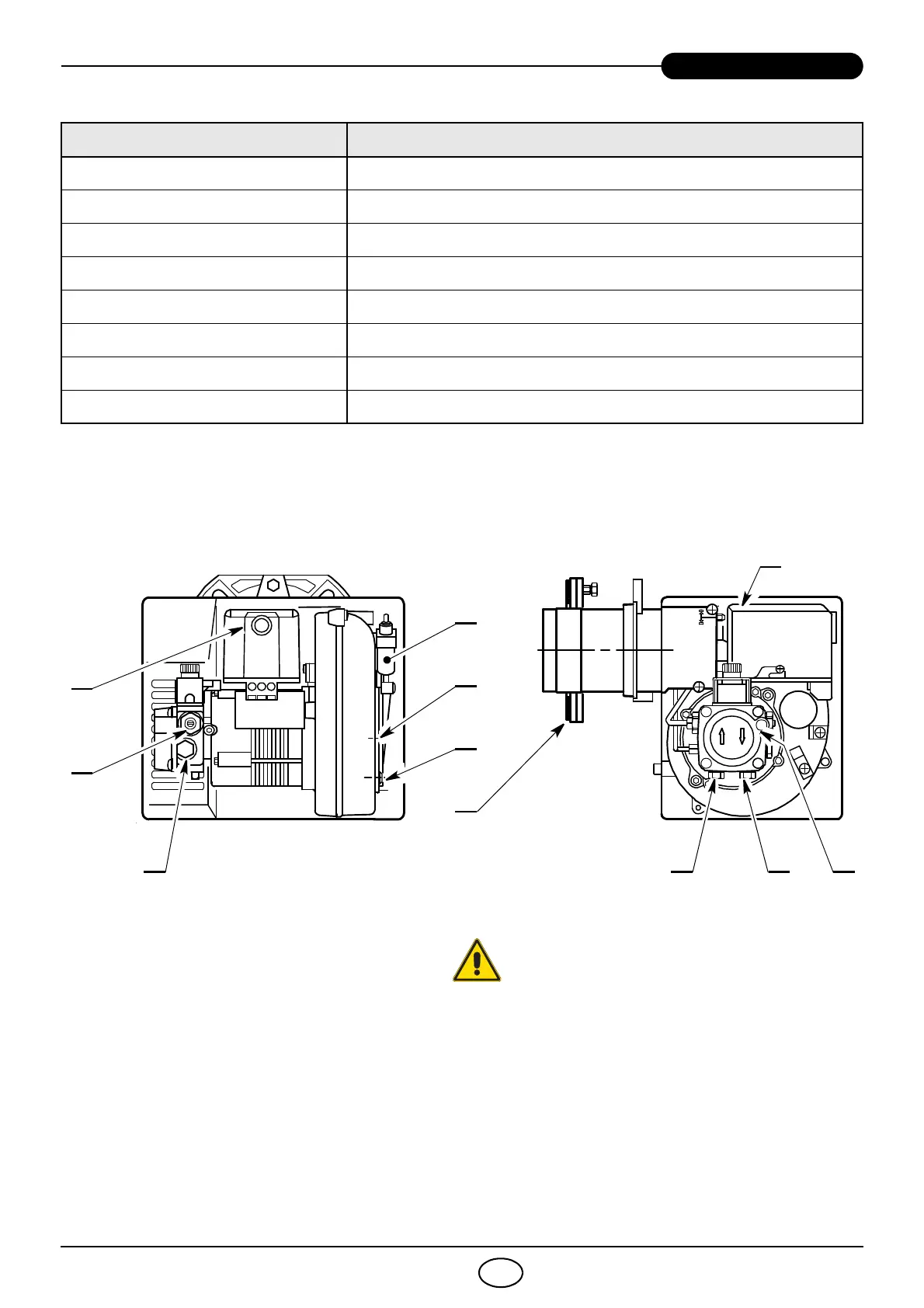

FUNCIONAMIENTO HIDRÁULICO DEL AIRE 7)(Fig. 1)
Se recomienda realizar una revisión periódica de la
operación de presión de la bomba (anualmente o
mejor aún cada seis meses, si el funcionamiento del
quemador es continuo).
Si el valor es menor que 1 bar, comparado con el de
la configuración inicial, verificar la limpieza de la bom-
ba y de los filtros de las líneas.
En caso de que los valores de presión no sean re-
stablecidos, reemplazar la bomba para garantizar que
la presión de la bomba durante el tiempo de pre-de-
scarga sea de al menos 3,7 bar.
PELIGRO
1 – Retorno
2 – Aspiración
3 – Conexión manómetro
4 – Regulador de presión de la bomba
5 – Conexión vacuómetro
6 – Tornillos de fijación del registro
7 – Hidráulico del aire
8 – Pulsador de desbloqueo con señali-
zación de bloqueo
9 – Brida con junta aislante
10 – Tornillo de regulación del cabezal
5
D8067
Fig. 1
123
4
8
6
7
9
10
6
