20025319
8
D

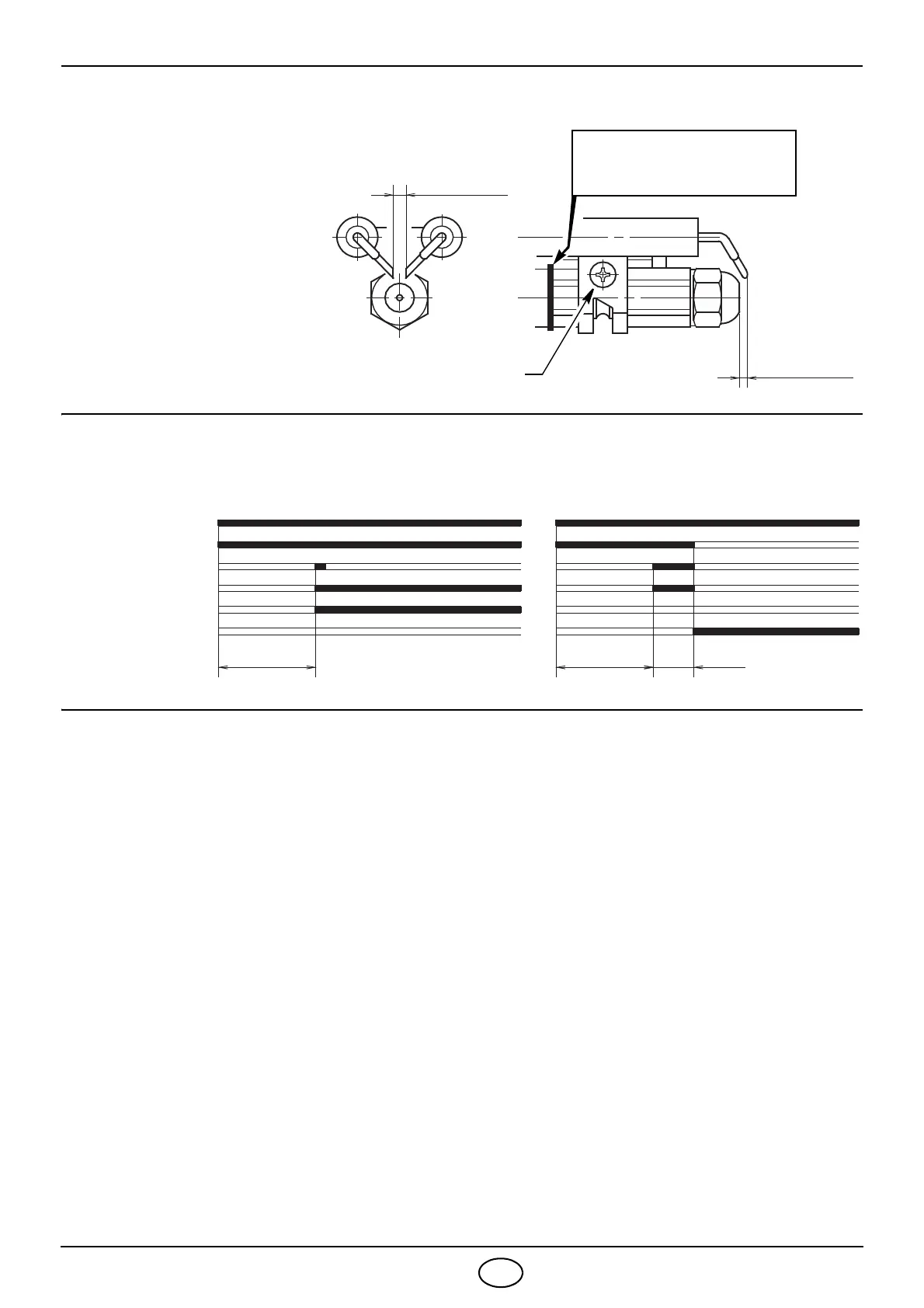

ELEKTRODEN - STELLUNG (Siehe Abb. 10)
BETRIEBSABLAUF
BRENNEREINSTELLUNGEN UM BEI BRENNERSTART EIN FLAMMENABRISS
ZU VERHINDERN
Dieser Mißstand kann auftreten, wenn die Heizöltemperatur unter + 5 °C abnimmt.
1) RICHTIGE ELEKTRODENEINSTELLUNG
Siehe Abb. 10.
2) PUMPENDRUCK - EINSTELLUNG
Die Ölpumpe wird in der Fabrik auf 12 bar voreingestellt.
Bei Heizöltemperaturen unter + 5 °C den Pumpendruck auf 14 bar einstellen.
3) BRENNERKOPF - EINSTELLUNG
Den Kopf mit einer grösseren Raste einstellen, als in der Betriebsanleitung angegeben.
Zum Beispiel: Wenn nach Betriebsanleitung ist die Kopfeinstellung auf Rastepunkt Nr. 3 vorge-
sehen ist, den Kopf auf Rastepunkt Nr. 4 einstellen.
4) LUFTKLAPPE - EINSTELLUNG
Stellen Sie die Klappe zur Verringerung des Luftüberschusses so ein, dass der Bacharach-Wert
nicht nahe 1 ist (d.h. Verbrennung mit Minimalluftüberschluß).
Achtung:
Vor dem Heraus oder Ein-
schrauben der Düse, die
Schraube (A) lösen und
den Elektrodenblock nach
vorne abnehmen.
4
±
0,3 mm
D5288
A
4,5
±
0,5 mm
DEN ELEKTRODENSTOCK
BIS ZUM ANSCHLAG AUS-
FAHREN
Abb. 10
Normal
Mit Störung wegen
Thermostat
Motor
Zündtransformator
Ventil
Flamme
Störlampe
D5229
~
12s
~
12s
~
5s
nicht erfolgter Zündung
