4. FONCTIONNEMENT
4.1 REGLAGE DE LA COMBUSTION
Conformément à la EN267, le montage du brûleur sur le générateur de chaleur, le réglage et l’essai doivent être
effectués en suivant les indications reportées sur le manuel du générateur, y compris le contrôle de la
concentration de CO et de CO
2
dans les fumées, de leur température et de celle moyenne de l’eau ou de l’air du
générateur.
Selon le débit nécessaire pour le générateur, il faut déterminer le gicleur, la pression de la pompe, le
r
églage de la tête de combustion et le réglage du volet d’air, selon le tableau ci-dessous.
Les valeurs indiquées sur le tableau sont va
lables pour la chaudière CEN (selon EN267). Elles sont ob-
tenues au niveau de la mer avec 12,5% de CO
2
, une température ambiante et du fioul de 20°C, une
fréquence d’alimentation de 50Hz et une contre-pression dans la chambre de combustion égale à 0.
Gicleur
Pression
pompe
Débit
br
ûleur
Réglage
tête combustion
Réglage
volet d’air
GPH Angle bar kg/h ± 4% Index Index
2,50 60° 12 10,0 0 1,4
3,00 60° 12 12,0 1 2,1
3,50 60° 12 14,0 2,5 3,0
4,00 60° 12 16,1 4 3,5
4,50 60° 12 18,1 6 4,5
4,50 60° 14 19,5 6 6,0
Les valeurs ne sont reportées dans le tableau
qu’à titre indicatif; pour garantir les meilleures
performances du brûleur, il est conseillé d’ef-
fectuer les réglages en fonction des exigences
req
uises par le type de générateur.
En cas de fonctionnement
à 60 Hz, régler de nou-
veau le brûleur en fermant le volet d’air afin de
ré
duire la quantité d’air à l’entrée.
4.2 GICLEURS CONSEILLES
Monarch type R
Delavan type W (ju
squ’à 3,00 GPH)
Delavan type B (au délà de 3,00 GPH)
Steinen type SS - S
Danfoss type B - S

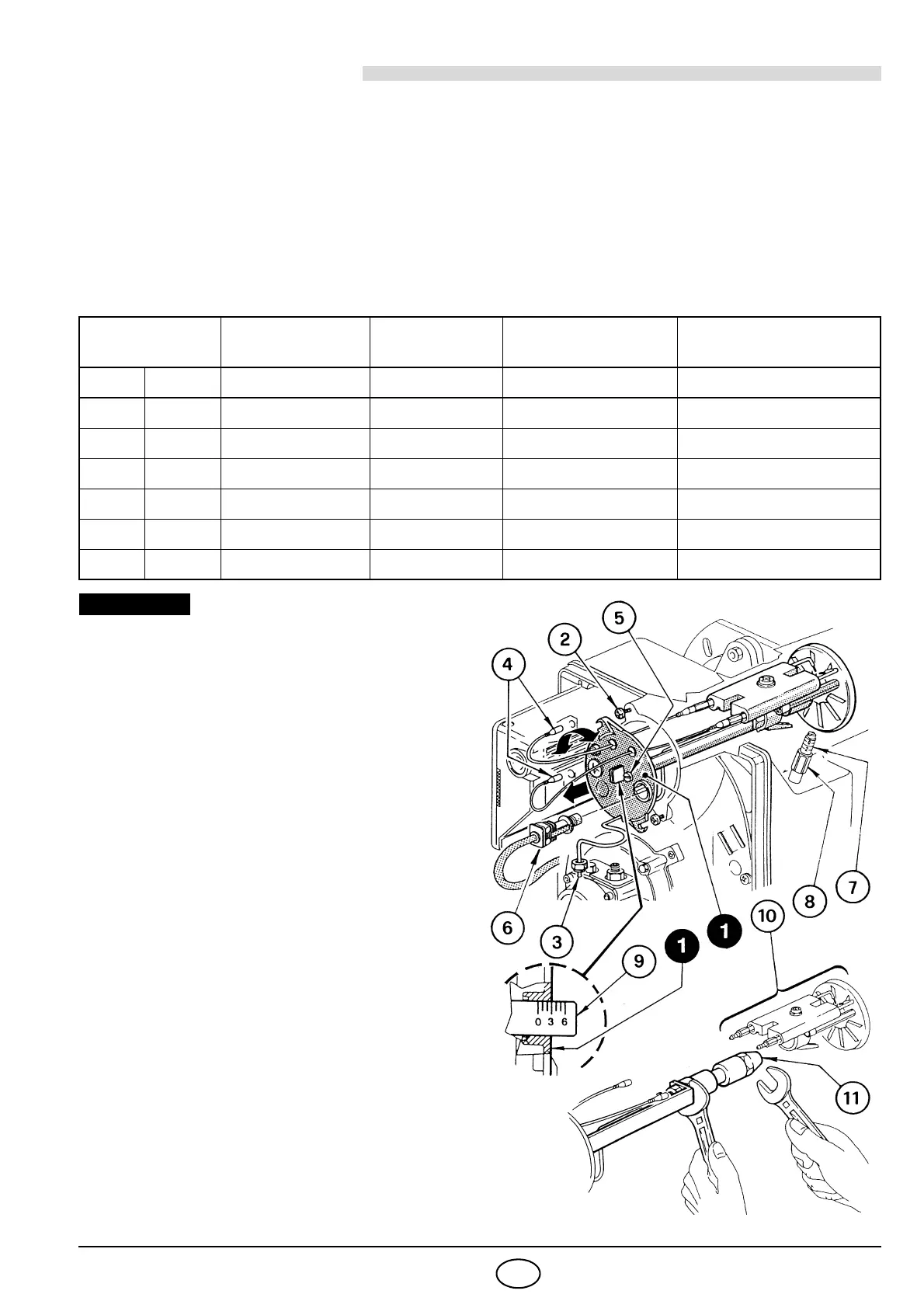

REMPLACEMENT DU GICLEUR, (voir Fig. 11):
Procéder comme suit pour remplacer le gicleur:
y Débrancher les câbles (4) de la boîte de con-
trôle et enlever le capteur flamme (6).
y Dévisser l’écrou (3), desserrer les vis (2) et ex-
traire le groupe porte-gicleur (1) en le faisant
tou
rner légèrement vers la droite.
y Enlever les câbles (4) des électrodes, dévisser
la vis (3, Fig. 12, page 9) et extraire le groupe
support accroche-flamme (10) du groupe
porte-gicleur (1).
