3004
9
NL
y Vervang de verstuiver (11) en draai hem goed aan zoals getoond in
figuur 11 op Pag. 8.
LET OP
Bij de hermontage van de verstuiverhouder (1, Fig. 11) de moer (3) niet
volledig tegen de aanslag aandraaien met een
aanhaalmoment van 15
Nm, zoals in de figuur hiernaast wordt getoond.

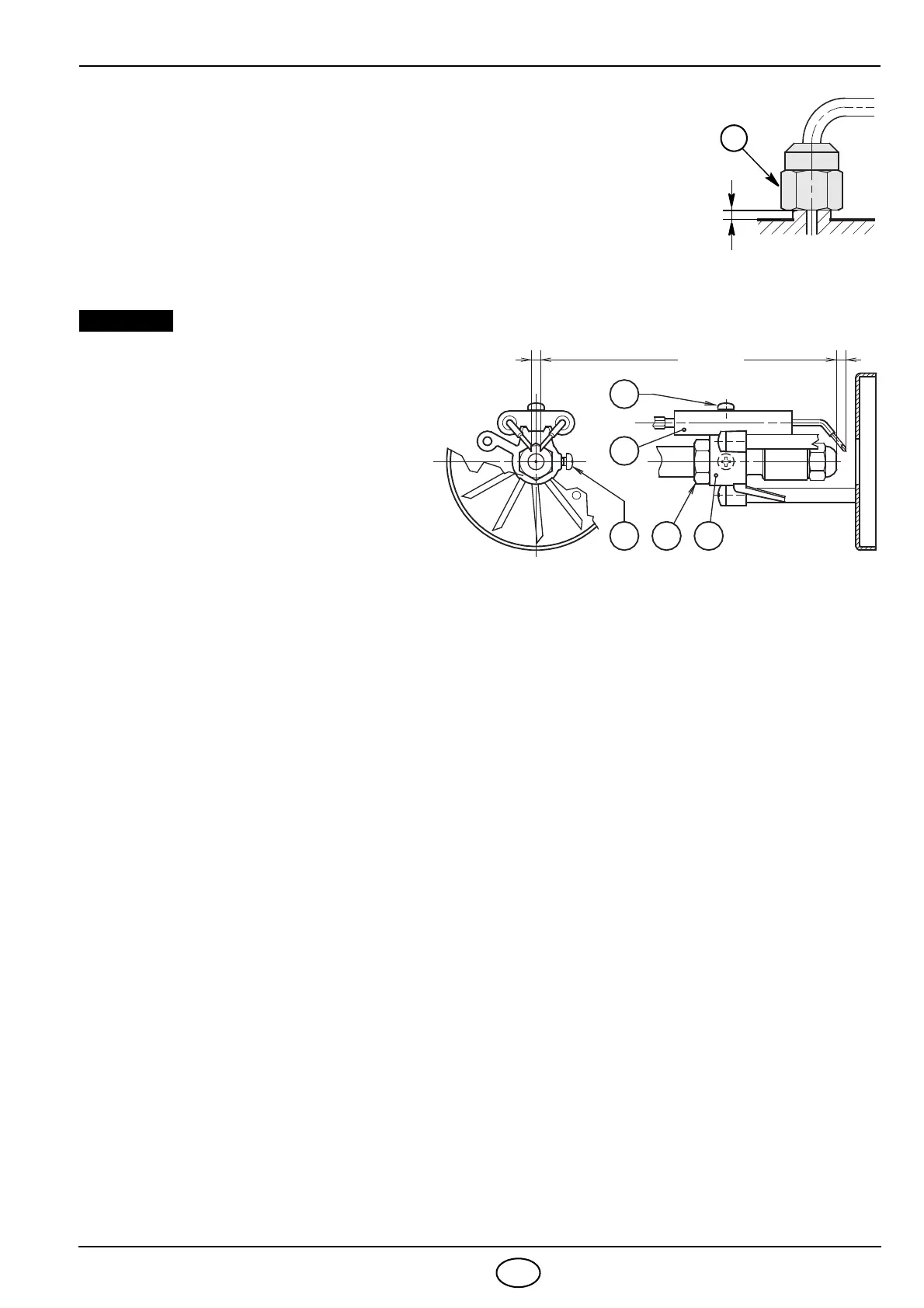

4.3 AFSTELLING ELECTRODEN, (zie Fig. 12)
D5085
2
4
3
4,5
– 0,5 mm
0
6
7
mm
1
5
Fig. 12
DE AFSTANDEN MOETEN
WORDEN
GERESPECTEERD
Voor het afstellen als volgt te werk gaan:
y Plaats de spiraalhouder (1) tegen de
verstuiverhouder (2) en blokkeren met
de schroef (3).
y Voor eventuele regelingen de schroef
(4) losdraaien en de elektrodengroep (5)
verplaatsen.
Om de electroden te kunnen regelen, voer de
h
andeling uit zoals beschreven onder “4.2
AANGEWEZEN VERSTUIVERS”, (blz. 8).
4.4 POMPDRUK
De pomp verlaat de fabriek afgesteld op 12 bar.
Deze regeling kan worden aangepast met de schroef (4, Fig. 6, blz. 5).
4.5 AFSTELLING BRANDERKOP (zie Fig. 11, blz. 8)
De afstelling van de branderkop varieert op grond van het debiet van de brander.
De branderkop wordt afgesteld door de stelschroef (5) in de richting van de
klok of tegen de richting van de
klok in te draaien totdat het streepje op de regelaar (9) overeenstemt met de buitenkant van de
verstuiverhouder (1). In figuur 11 is de kop afgesteld voor een debiet van 3,50 GPH bij 12 bar.
Het streepje 2,5 van
de regelaar komt overeen met de buitenkant van de verstuiverhouder, zoals
aangegeven in de tabel op bladzijde 8.
4.6 REGELING VAN DE LUCHTKLEP (zie Fig. 11, blz. 8)
Om de luchtklep te regelen als volgt te werk gaan:
y
Draai de moer (8) los en stel de klep af met behulp van de schroef (7).
y
Als de brander stopt sluit de luchtklep automatisch, tot aan een maximale onderdruk aan de schouw
van 0,5 mbar.
y
Na de luchtklep afgesteld te hebben de moer (8) weer aandraaien.
