4. WERKING
4.1 REGELING VERBRANDING
Conform de EN267, moeten de toepassing van de brander op de ketel, de afstelling en de keuring uitgevoerd
worden volgens de handleiding van de ketel, hierbij worden ook de controle van de concentratie CO en CO
2
in
de rookgassen, hun temperatuur en de gemiddelde temperatuur van het water of de lucht van de ketel inbegre-
pen.
Naar gelang het door de ketel vereiste debiet wordt het volgende bepaald: de verstuiver, de pompdruk, de
rege
ling van de branderkop en van de luchtklep, volgens de tabel hieronder.
De in de tabel vermelde waarden zijn verkregen op CEN ketels (volgens EN267).
Ze hebben betrekking op 12,5% CO
2
, op zeeniveau en met temperatuur van de omgeving en van de stookolie
op 20°C, met een voedingsfrequentie van 50 Hz en een tegendruk in de verbrandingskamer gelijk aan 0.
Verstuiver Pompdruk
Debiet
brander
Afstelling
branderkop
Regeling
luchtklep
GPH Hoek bar kg/h ± 4% Merkteken Merkteken
2,50 60° 12 10,0 0 1,4
3,00 60° 12 12,0 1 2,1
3,50 60° 12 14,0 2,5 3,0
4,00 60° 12 16,1 4 3,5
4,50 60° 12 18,1 6 4,5
4,50 60° 14 19,5 6 6,0
OPGELET
S7180


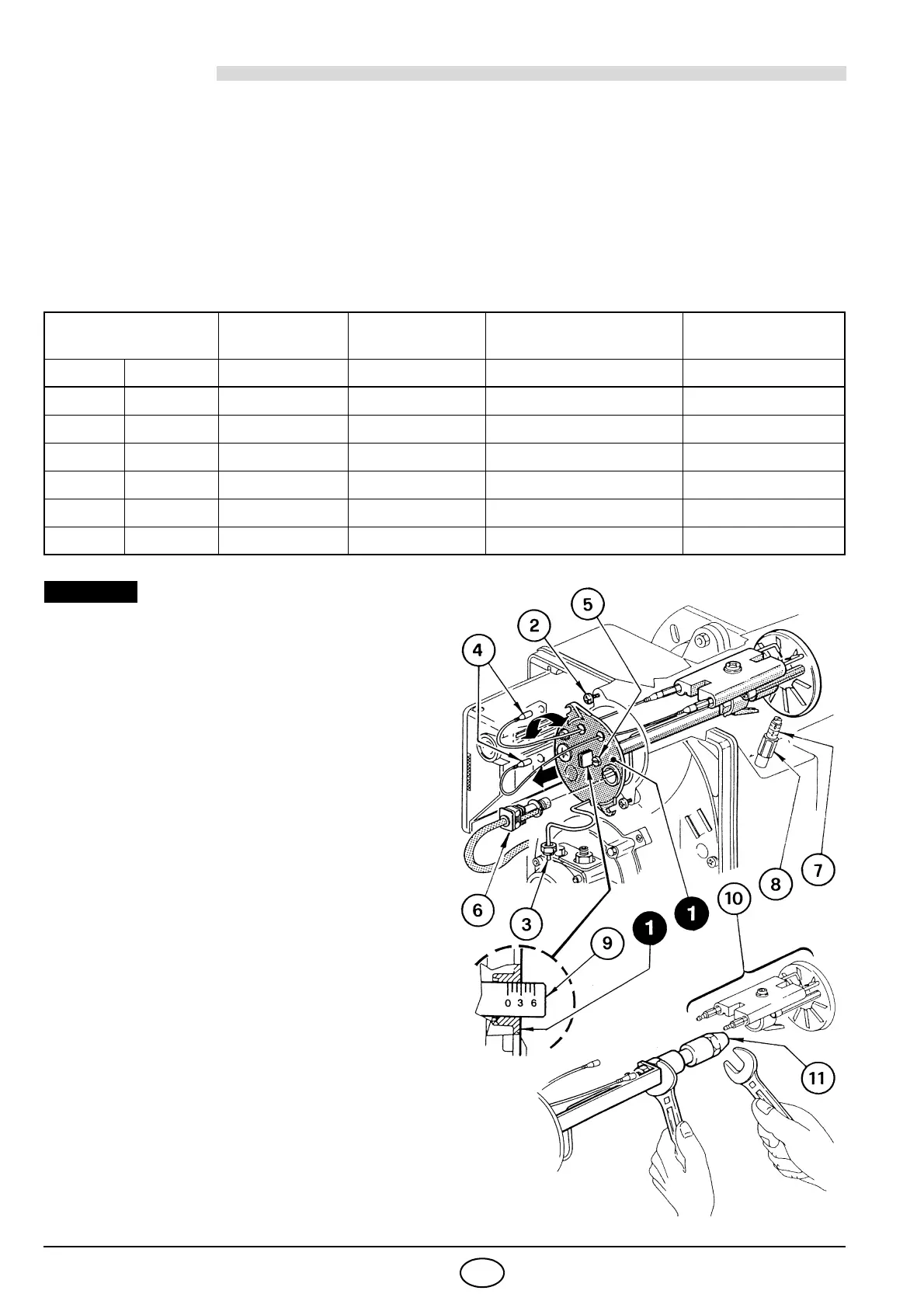

Fig. 11
De in de tabel weergegeven waarden zijn
slechts indicatief; om voor de beste prestaties
van de brander te garanderen wordt er aangera-
den de afstellingen uit te voeren naar gelang het
ty
pe ketel.
In geval van werking met 60 Hz. moet de brand-
er opnieuw ingesteld worden, met gesloten
luchtklep, zodat de
hoeveelheid toegevoerde
lucht afneemt.
4.2 AANGEWEZEN VERSTUIVERS
Monarch type R
Delavan type W (
t.e.m. 3,00 GPH)
Delavan type B (
meer dan 3,00 GPH)
Steinen type SS - S
Danfoss type B - S
VERSTUIVER VERVANGEN (zie Fig. 11):
Voor het vervangen van de verstuiver als volgt te
w
erk gaan:
y Schakel de kabels (4) los van de controledoos
en trek de fotoweerstand (6) weg.
y Draai de moer (3) los, draai de schroeven (2) los
en verwijder de verstuiverhouder (1), draai hem
daarbij iets naar rechts.
y Maak de kabels (4) los van de elektroden, draai
de schroef (3, Fig. 12, Pag. 9) los en verwijder de
spiraalhouder (10) van de verstuiverhouder (1).
