3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.

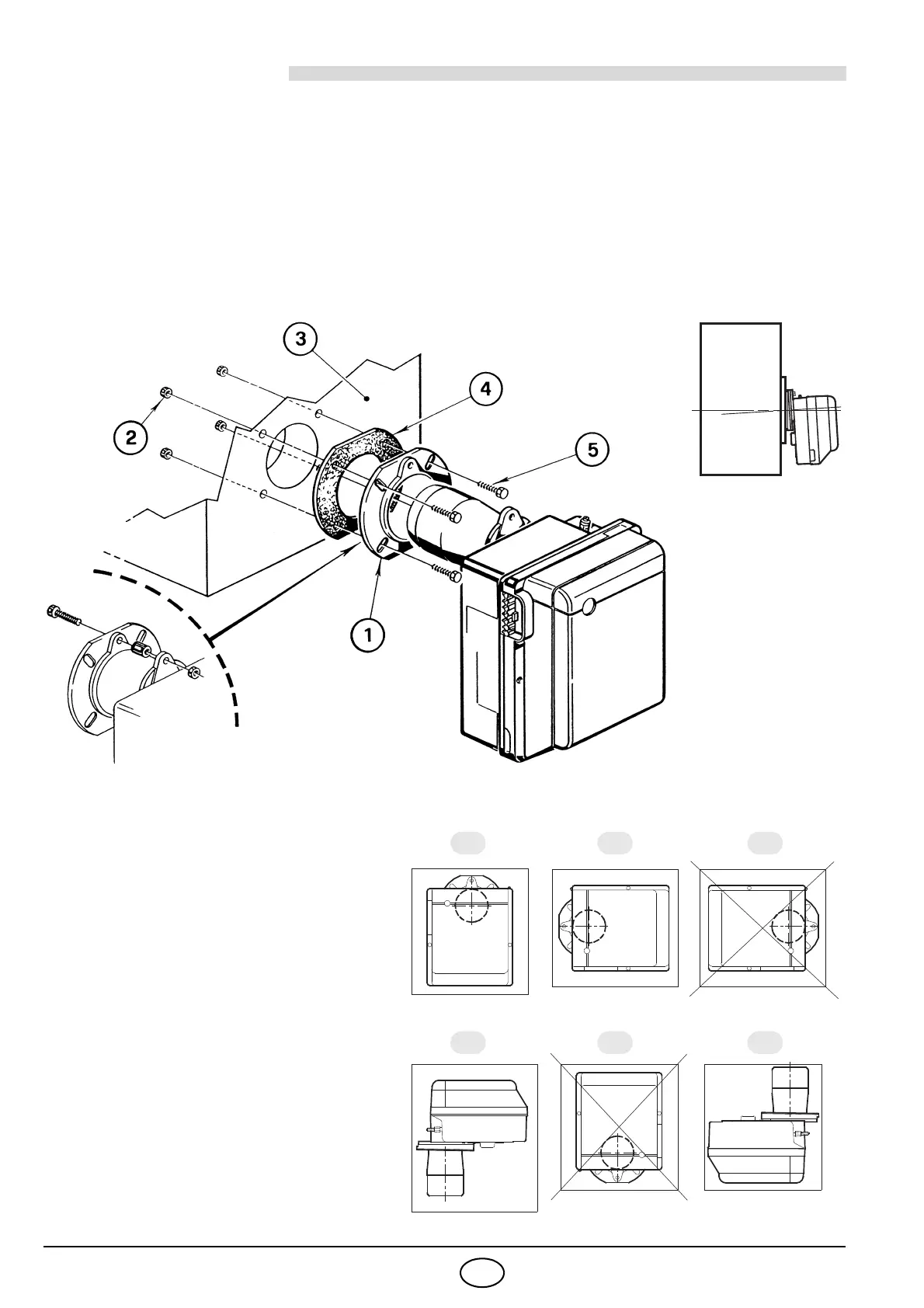

3.1 FISSAGGIO AL GENERATORE
y Inserire sulla flangia (1) la vite e i due dadi, (vedi Fig. 3).
y Allargare, se necessario, i fori dello schermo isolante (4).
y Fissare alla portina del generatore (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2) inter-
ponendo lo schermo isolante (4), (ve
di Fig. 2).
y Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in Fig. 4.
Fig. 4
D5025

Fig. 2
Fig. 3
S7071
3.2 POSIZIONE DI FUNZIONAMENTO
Il bruciatore è predisposto esclusivamente per
il funzionamento nelle posizioni 1, 2, 4 e 6. 
Ogni altro posizionamento è da ritenersi com-
promissorio per il buon funzionamento dell’ap-
parecchio. 
Le installazioni 3 e 5 sono vietate per motivi di
sicurezza.
D4420
1 2 3
4 5 6
