3. INSTALLATIE
DE BRANDER MOET GEÏNSTALLEERD WORDEN VOLGENS DE PLAATSELIJK GELDENDE WETTEN
EN NORMEN.
3.1 BEVESTIGING OP DE KETEL

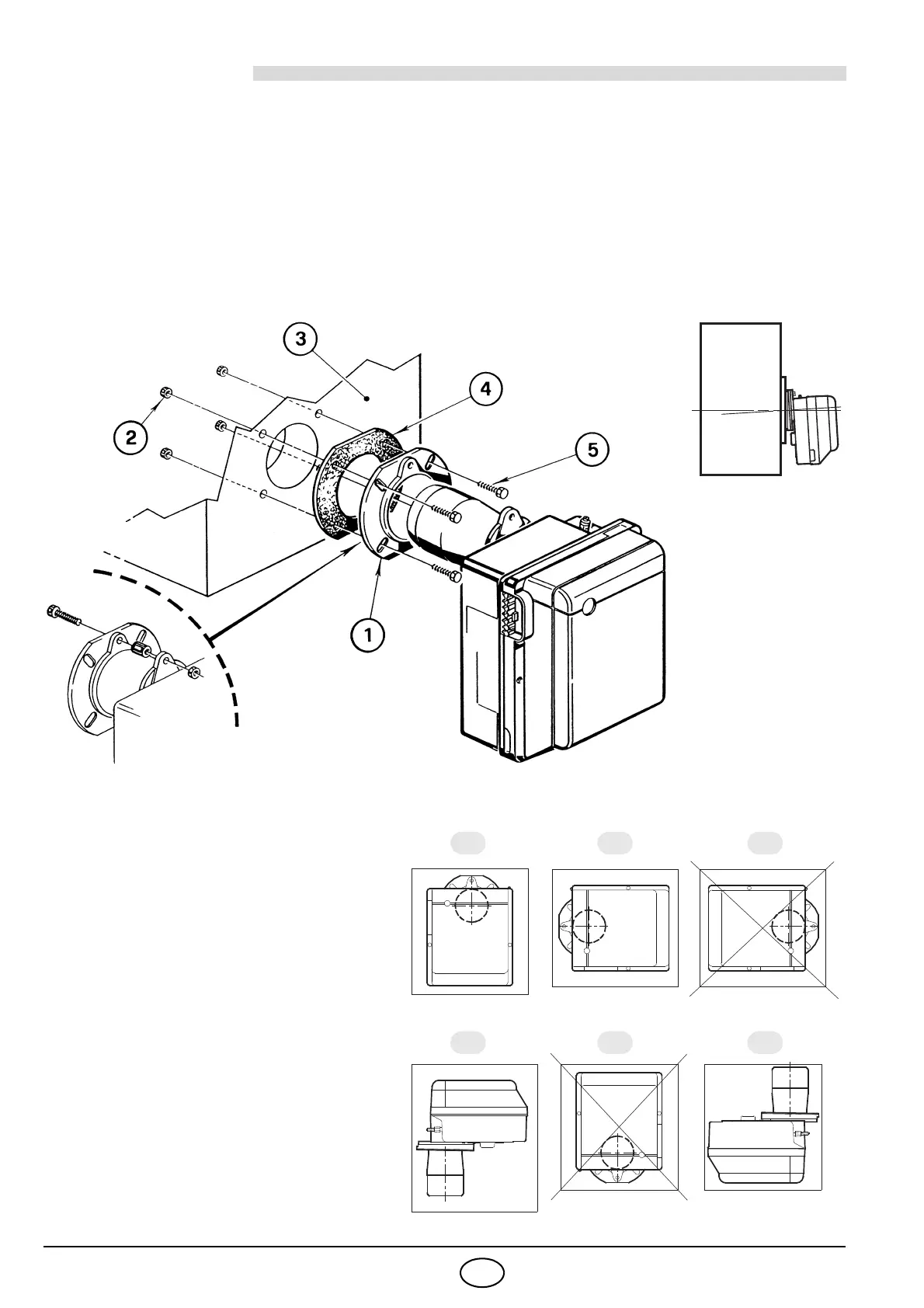

y Schroef en twee moeren in de flens (1) aanbrengen, (zie Fig. 3).
y Indien nodig, de gaten in de flensdichting (4) vergroten.
y Bevestig de flens (1) op de ketelplaat (3) met behulp van de schroeven (5) en (indien nodig) de moeren
(2) en voeg de flensdichting (4) ertussen, (zie Fig. 2).
y Na de installatie voltooid te hebben, controleren of de brander iets geheld is zoals in Fig. 4.
Fig. 4
D5025

Fig. 2
Fig. 3
S7071
3.2 WERKINGSPOSITIE
De brander kan alleen in de posities 1, 2, 4 en
6 werken.
Iedere andere positie kan de werking van het
apparaat nadelig beïnvloeden.
De installaties 3 en 5 zijn om veiligheidsre-
denen verboden.
D4420
1 2 3
4 5 6
