Descripción técnica del quemador

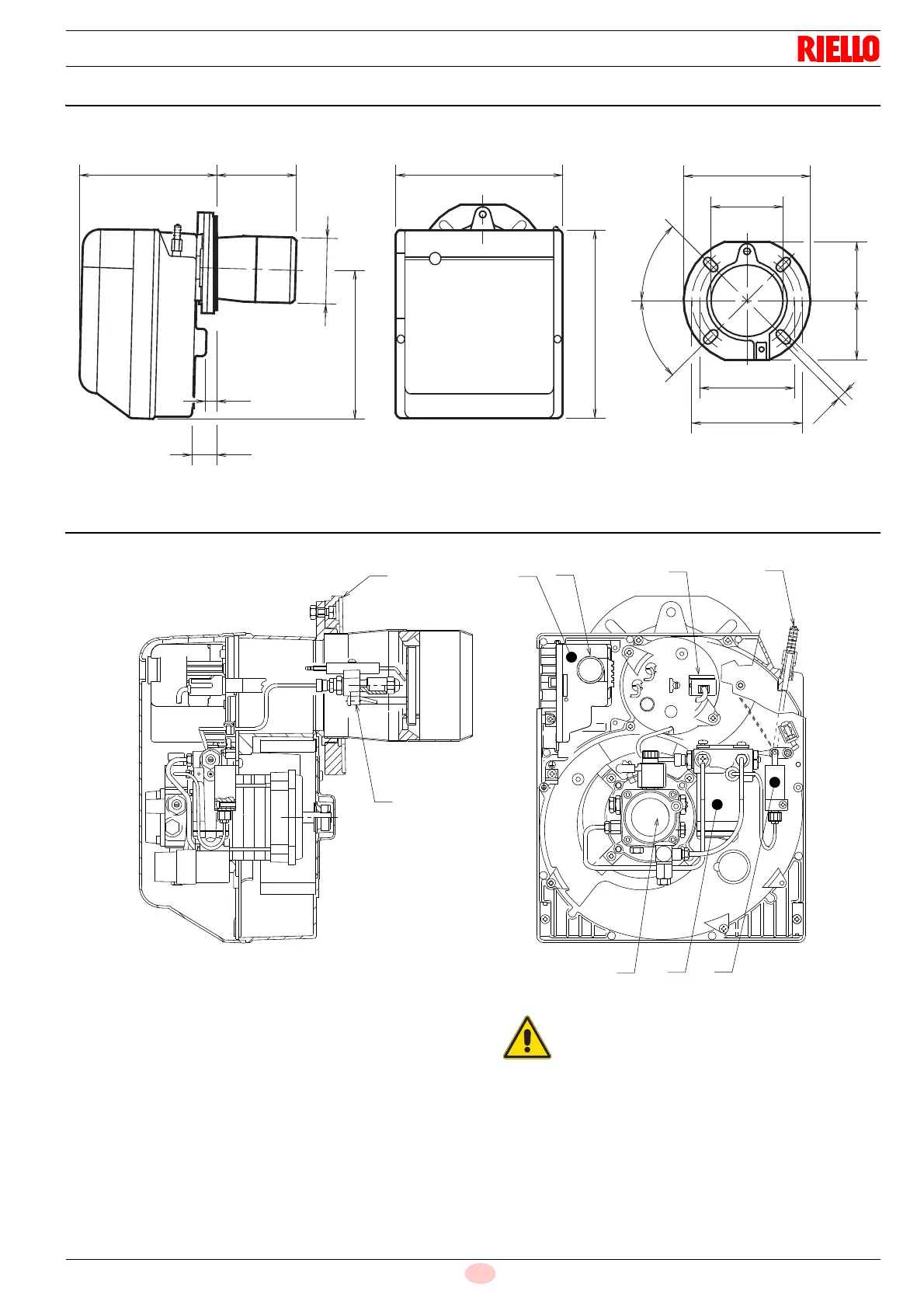

4.6 Dimensiones máximas totales
Las dimensiones del quemador y de la brida se indican en la Fig. 1.
4.7 Descripción del quemador
1 Bomba de aceite
2 Caja de control
3 Pulsador de desbloqueo con señalización de bloqueo
4 Bridas con junta aislante
5 Grupo de regulación registro de aire
6 Conjunto portaboquilla
7 Sensor llama
8 Gato hidráulico
9 Retardador
Fig. 1
228 142 300
213
160
190
12
36
285
345
1
1
9999
127
4
5
°
4
5
°
D5353
ø 123
Fig. 2
4
6
3
2
1
8
5
9
7
D7821
ATENCIÓN
Para cumplir con los requisitos reglamentarios in-
dicados, el quemador debe estar protegido por un
panel o por la puerta de la caldera.
Esta protección sólo puede retirarse mediante
una herramienta.
