Instalación

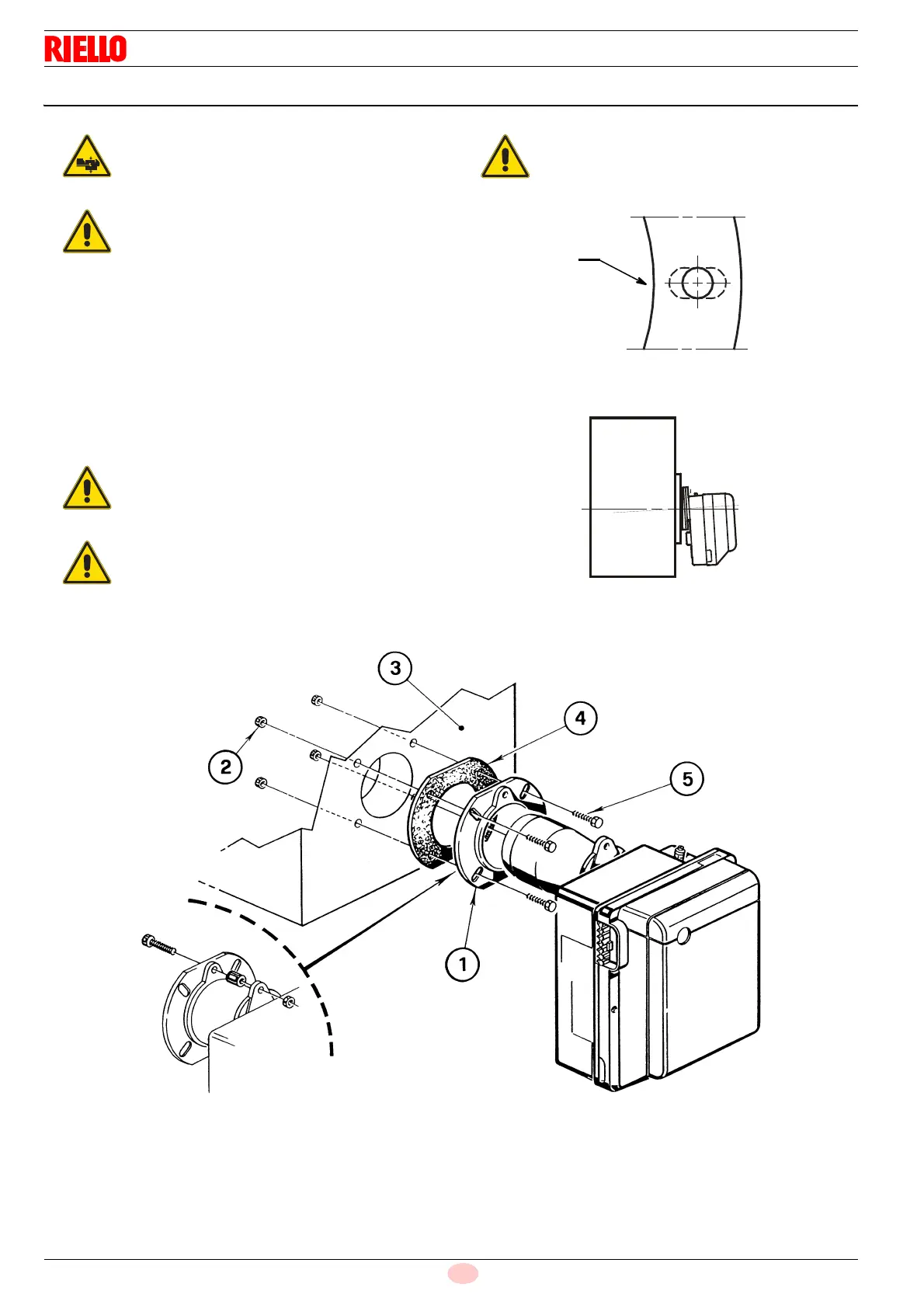

5.6 Fijación del quemador a la caldera
Para instalar el quemador en la caldera es necesario efectuar las
siguientes operaciones:
 colocar en la brida 1)(Fig. 9) el tornillo 5) y las dos tuercas
2).
 Si es necesario, agrandar los orificios de la junta aislante
5) (Fig. 7).
 Fijar en la puerta de la caldera 3)(Fig. 9) la brida 1) con los
tornillos 5) y (si es necesario) las tuercas 2) interponiendo la
junta aislante 4)(Fig. 9).
Prepare un sistema de elevación adecuado del
quemador.
ATENCIÓN
Es posible que los valores de CO en algunas cal-
deras superen los declarados en el presente ma-
nual. Para disminuir dichas emisiones, debe
utilizarse el tubo de recirculación suministrado en
dotación.
ATENCIÓN
Después de la instalación, controlar que el que-
mador esté ligeramente inclinado como se indica
en la Fig. 8.
ATENCIÓN
Asegurarse que el cabezal de combustión sobre-
pase el espesor de la puerta de la caldera.
ATENCIÓN
El acoplamiento del quemador con la caldera
debe ser hermético.
Fig. 7
D5012
5
Fig. 8
D5025
Fig. 9
S7071
