Instalación
5.11.4 Instalaciones de un tubo bajo presión

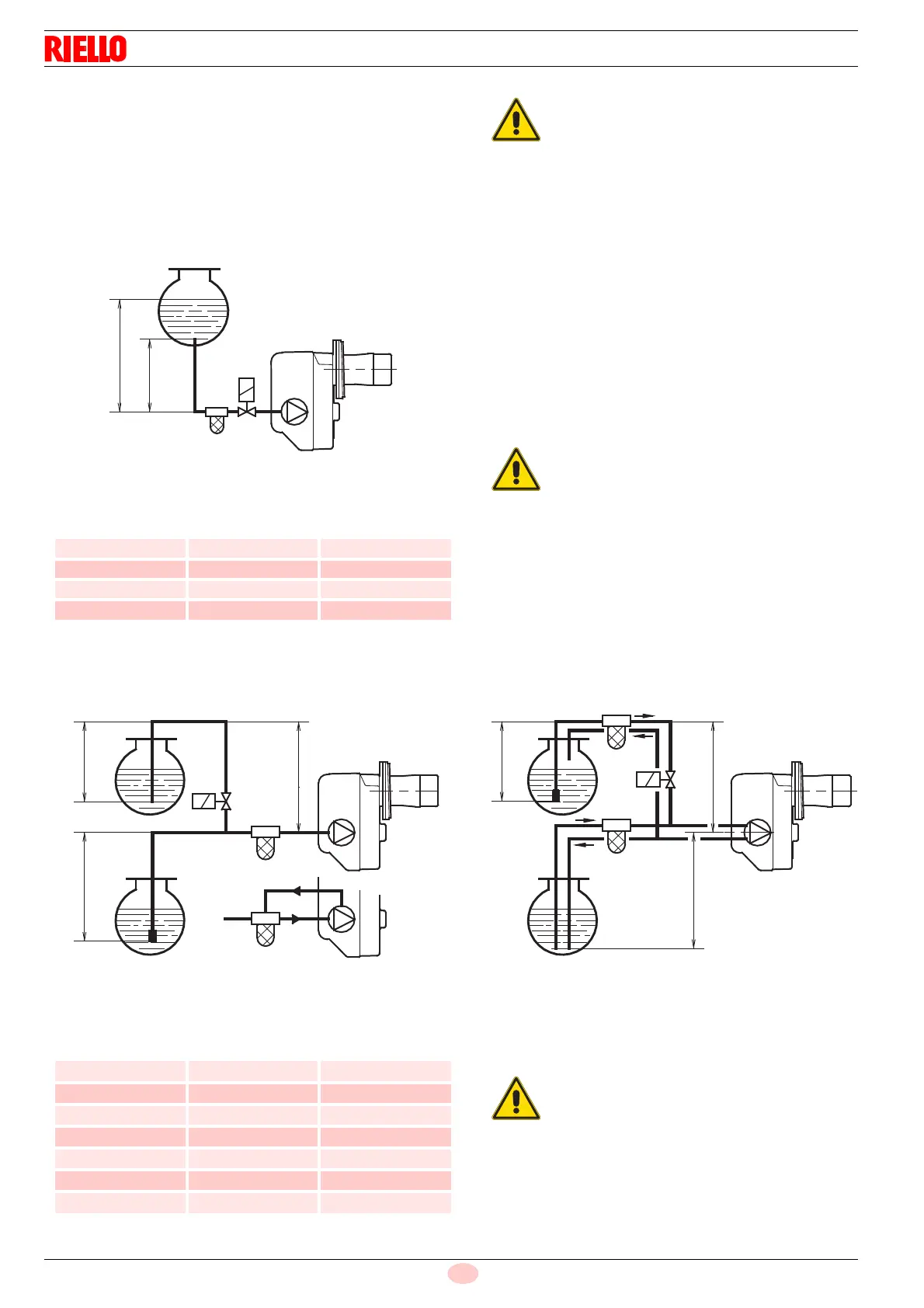

Las instalaciones de un tubo bajo presión (Fig. 16) presentan una
presión del combustible positiva en la entrada del quemador.
Generalmente tienen el depósito más alto que el quemador o sis-
temas de bombeo con combustible afuera del quemador.
Para el funcionamiento monotubo, se debe desenroscar la tapón
de retorno 2)(Fig. 15), quitar el tornillo de by-pass 3)(Fig. 15) y
seguidamente volver a enroscar el tapón 2)(Fig. 15) con par de
torsión 0,5 Nm.
Tab. E
H = Desnivel
L = Longitud máx. del tubo de aspiración
Ø = Diámetro interior del tubo
En las instalaciones de las Fig. 16 y Fig. 17, la tabla indica las
longitudes máximas indicativas para la línea de alimentación se-
gún el desnivel, la longitud y el diámetro del tubo de combustible.
5.11.5 Cebado de la bomba
En la instalación de la Fig. 16, es suficiente aflojar la conexión del
vacuómetro 5) (Fig. 15) y esperar la salida del combustible.
En las instalaciones A y B de Fig. 17 , encender el quemador y
esperar el cebado. Si el bloqueo se produce antes de la llegada
del combustible, esperar como mínimo 20 segundos y luego ini-
ciar de nuevo esta operación.
No hay que sobrepasar la depresión máx. de 0,4 bar (30 cm Hg).
Por encima de este valor se produce una desgasificación del
combustible.
5.11.6 Instalaciones por depresión
Las instalaciones por depresión (Fig. 17) presentan una presión
del combustible negativa (depresión) en la entrada del quema-
dor.
Usualmente el depósito es más bajo que el quemador.
Tab. F
H = Desnivel
L = Longitud máx. del tubo de aspiración
Ø = Diámetro interior del tubo
H
metros
L metros
Ø (8 mm) Ø (10 mm)
0.5 10 20
1 20 40
1.5 40 80
2 60 100
Fig. 16
D5338
H
ATENCIÓN
El instalador debe garantizar que la presión de ali-
mentación nunca supere 0,4 bar (30 cm Hg).
Superado dicho valor se produce un esfuerzo ex-
cesivo del conjunto de estanqueidad de la bomba.
ATENCIÓN
Las tuberías deben ser perfectamente herméti-
cas.
Fig. 17
H
máx. 4 m
máx. 4 m
H
H
H
D5337
H
metros
L metros
Øi
8 mm
Øi
10 mm
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
ATENCIÓN
El instalador debe garantizar que la depresión
de alimentación nunca supere 0,4
bar (30 cm Hg).
Por encima de este valor se produce una des-
gasificación del combustible.
Las tuberías deben ser perfectamente hermé-
ticas.
