5.11 Instalaciones hidráulicas
5.11.1 Alimentación de combustión

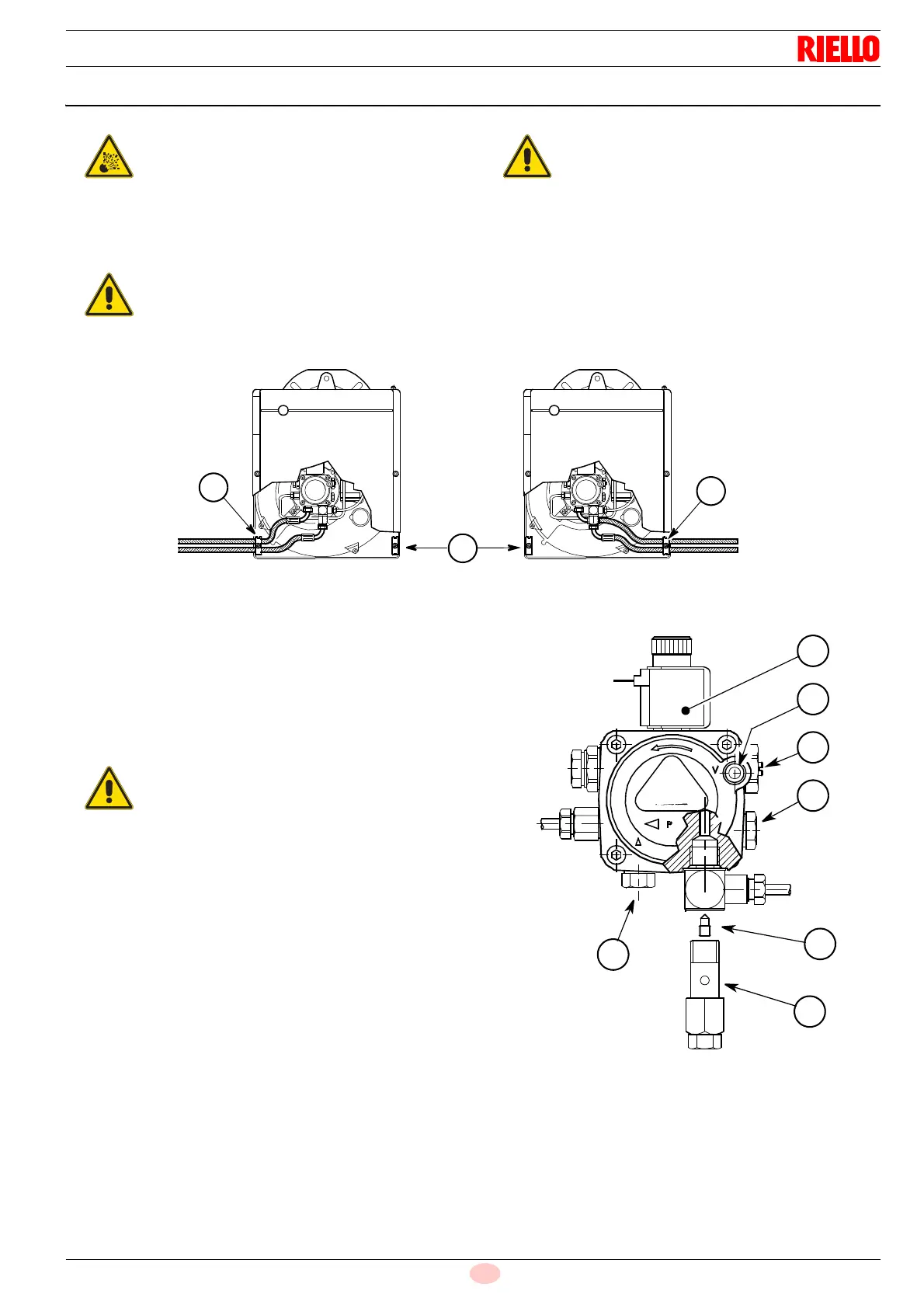

El quemador está preparado para que los tubos de alimentación
del gasóleo se conecten por ambos lados.
Según si los tubos salen hacia la derecha o hacia la izquierda del
quemador, deberán invertirse tanto la placa de fijación 1) como
la escuadra de cierre 2)(Fig. 16).
5.11.2 Bomba
La bomba está preparada para funcionar con un sistema bitubo.
Antes de poner en funcionamiento el quemador asegurarse de
que el tubo de retorno del combustible no esté obstruido.
Una contrapresión excesiva (1 bar) causaría la rotura del órga-
no de estanqueidad de la bomba, con consiguientes pérdidas de
combustible dentro del quemador.
La bomba dispone de un regulador de la presión de impulsión
4)(Fig. 15).
La presión aumenta girándolo hacia la derecha y disminuye gi-
rándolo en la dirección contraria. La sensibilidad indicativa es de
alrededor de 1 bar por vuelta.
La presión se regula dentro del rango 8 ÷ 15 bar.
Legenda
1 Aspiración
2 Retorno
3 Tornillo by-pass
4 Conexión manómetro
5 Regulador de presión
6 Conexión del vacuómetro
7 Válvula
8 Conector de presión auxiliar
5.11.3 Regulación de presión
La bomba se calibra en fábrica a 12 bar.
Si es necesario, volver a calibrar la presión con el tornillo 5)
Fig. 15.
Riesgo de explosión a causa de derrame de com-
bustible en presencia de fuentes inflamables.
Precauciones: evitar golpes, roces, chispas, ca-
lor.
Verificar el cierre del grifo de interceptación del
combustible, antes de efectuar cualquier tipo de
intervención en el quemador.
La instalación de la línea de alimentación del
combustible debe ser efectuada por personal ha-
bilitado, de acuerdo con las normas y las disposi-
ciones de ley vigentes.
Es preciso instalar un filtro en la línea de ali-
mentación del combustible.
El tapón de aspiración 1)(Fig. 15) es de material
plástico. Una vez que retirado no debe volver a
usarse.
En las instalaciones monotubo, el tapón en el re-
torno 2) debe ser solamente de acero.
