Riello RG4S - Programa de Funcionamiento

20136874
22
E
Puesta en funcionamiento, calibración y funcionamiento del quemador

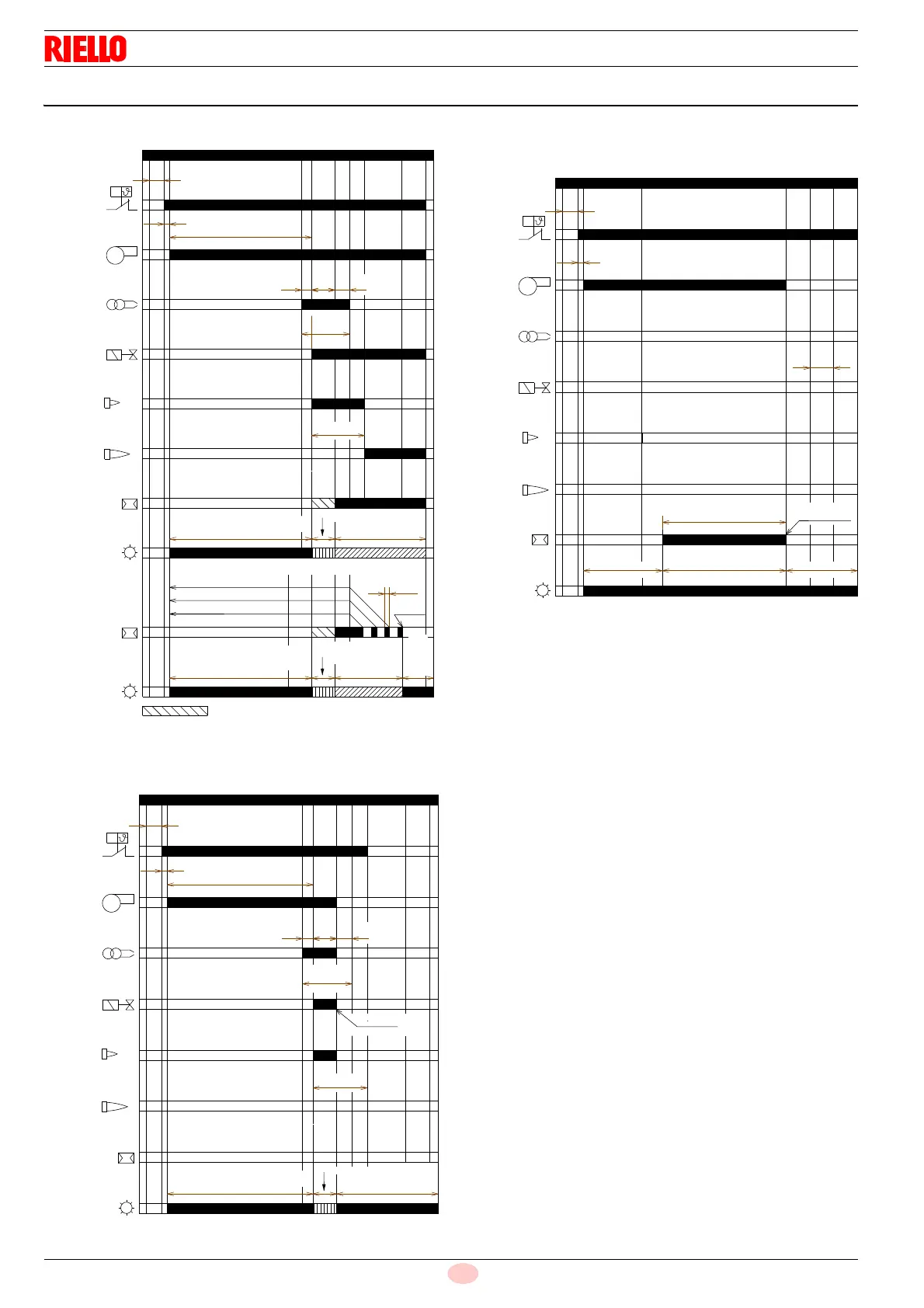

6.6 Programa de funcionamiento
Leyenda
F – Sensor llama
FM – Motor ventilador
HF –Alta llama
HT – Solicitud de calor
ID – Dispositivo de encendido
LF – Baja llama
LED – Color del LED del pulsador
t1 – Tiempo de espera
t2 – Tiempo de verificación de la inicialización
t3 – Tiempo de pre-ventilación
t3l – Controles por luz extraña durante la pre-ventilación
t4i – Tiempo total de encendido
t4I – Tiempo de reacción para ejecutar el bloqueo de seguri-
dad debido a que no hay llama
ts – Tiempo de seguridad
V1 – Válvula 1ª llama
t 4l
F
LED
t 1
t 3
t 4i
t s
t 5i
HT
FM
ID
V1
F
LED
P
M
t 3i
t2
t 5
LF
HF
ALIMENTACIÓN
Señal no requerida
20136556
Funcionamiento normal
Verde
Parpadeo anaranjado
Bloqueo
Falta la llama durante el funcionamiento
Parpadeo anaranjado
rojo rápido
Parpadeo
Parpadeo verde
Parpadeo verde
Fig. 20
Verde
t1
t3
t4i
ts
t5i
HT
FM
ID
V1
F
LED
P
M
t3i
t2
t5
LF
HF
Bloqueo debido a falta de encendido
ALIMENTACIÓN
Fig. 21
20136557
Bloqueo
Parpadeo anaranjado Rojo
Parpadeo verde
t 2
t 1
t s
HT
FM
ID
V1
LED
P
M
t 3 l
F
LF
HF
Bloqueo debido a luz extraña durante la pre-ventilación
20136558
ALIMENTACIÓN
Fig. 22
Parpadeo verde, rojo
Bloqueo
Parpadeo rojo
Parpadeo
anaranjado
