Descripción técnica del quemador
4.8 Campo de trabajo
La potencia del quemador debe elegirse dentro del área del dia-
grama (Fig. 3).
4.8.1 Calderas comerciales
El acoplamiento quemador-caldera no presenta problemas si la
caldera es conforme a la norma EN 303 y las dimensiones de su
cámara de combustión se asemejan a aquellas previstas en la
norma EN 267.
Por el contrario, si el quemador se combina con una caldera co-
mercial y no cumple con la norma EN 303 o cuya cámara de com-
bustión tiene dimensiones más pequeñas que aquellas indicadas
en la norma EN 267, consulte al fabricante.
4.8.2 Caldera de prueba
El campo de trabajo se obtuvo en calderas de prueba según la
norma EN 267.
ATENCIÓN
Para garantizar el funcionamiento correcto del
quemador, siempre ponerlo en funcionamiento
dentro del campo de encendido correspondiente.
ATENCIÓN
Los campos de trabajo (Fig. 3) se han calculado
considerando una temperatura ambiente de 20 °C,
una presión barométrica de 1013 mbar (aprox. 0
metros s.n.m.) y con el cabezal de combustión regu-
lado como se indica en la pág. 19.

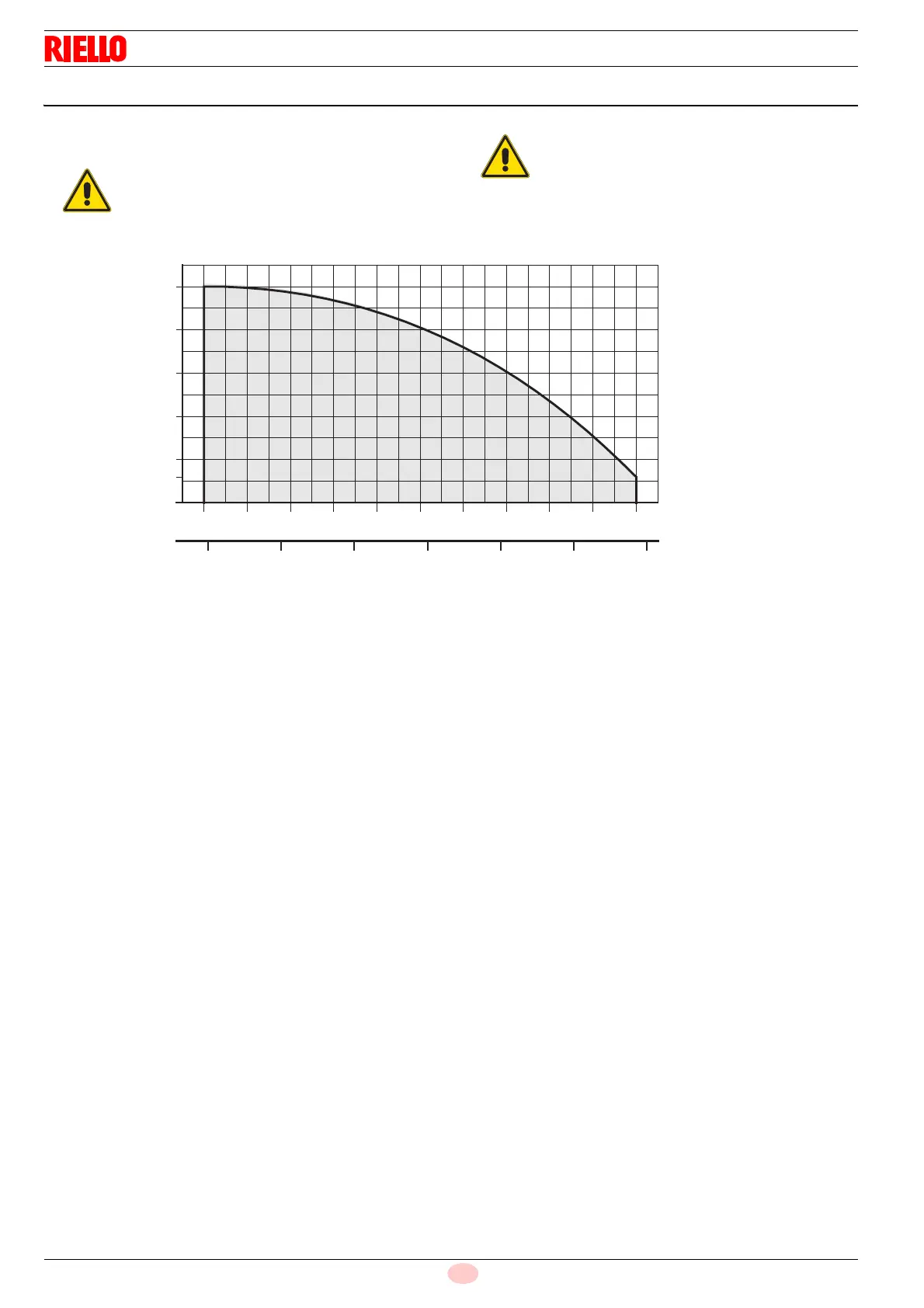

Fig. 3
0
Caudal de gasóleo – kg/h
120 140 160 Potencia térmica – kW
2,5
2,0
1,5
1,0
0,5
Presión cámara
combustión – mbar
D5543
10
180 200
11 12 13 14 15 16
240
17 18 19 20
220
