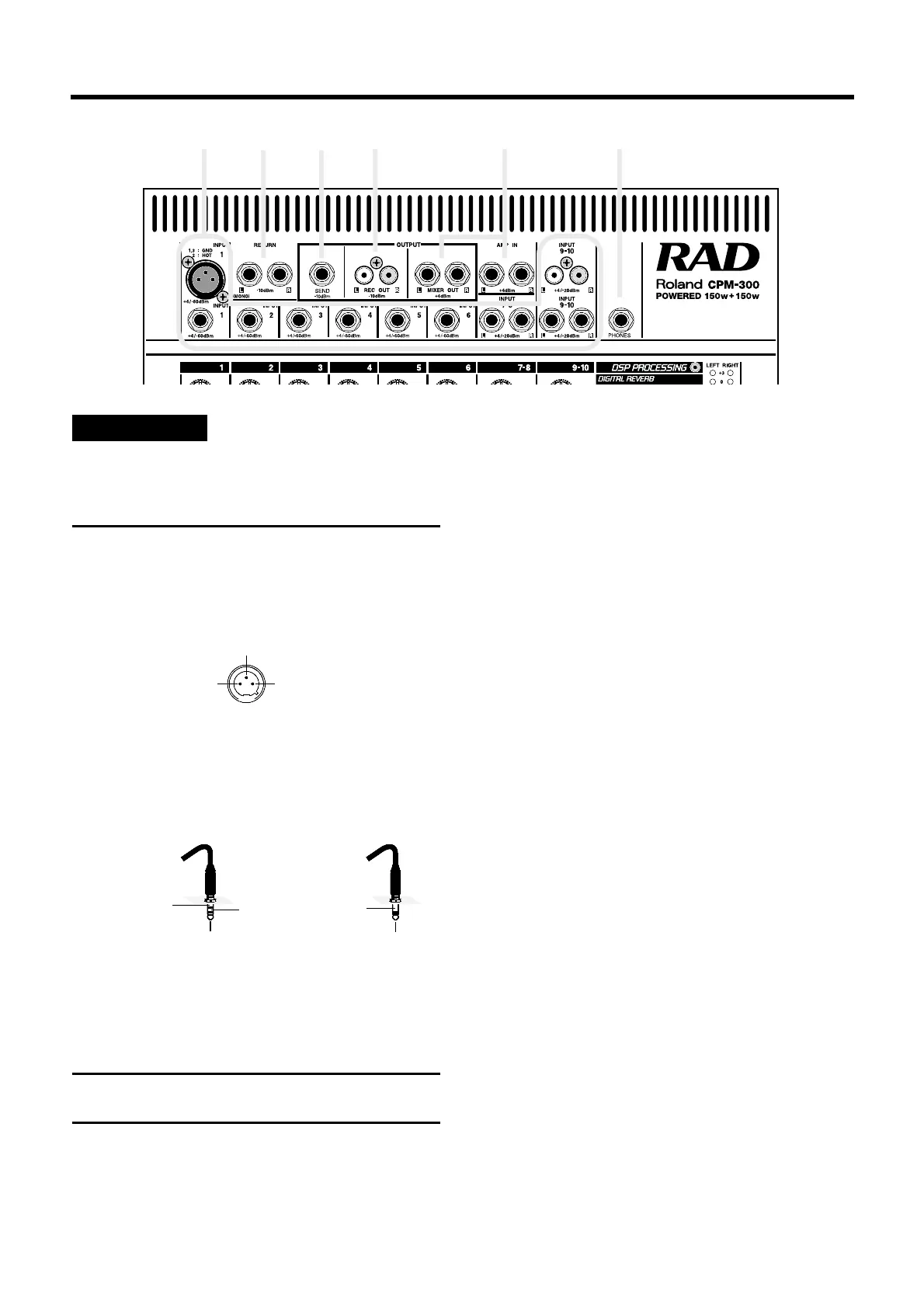

コネクション部
14.INPUTジャック
信号を入力するジャックです。
チャンネル1（モノ）
● XLRタイプ（アンバランス入力）
※ ピン配置は下図のようになっています。接続する機器のピ
ン配置を確認の上、接続してください。
※ 3番端子がGNDにつながっていますので、バランス・アウ
ト機器を接続する場合、アンバランス接続が可能かをご確
認ください。
● TRS標準タイプ（アンバランス入力）
※ ピン配置は下図のようになっています。接続する機器のピ
ン配置を確認の上、接続してください。
※ RINGがGNDにつながっていますので、バランス・アウト機
器を接続する場合は、アンバランス接続が可能かをご確認
ください。
※ チャンネル1に接続する場合、XLRタイプまたはTRS標
準タイプのどちらか一方をお使いください。両方同時に
つなぐと十分な音量が得られないことがあります。
チャンネル2〜6（モノ）
チャンネル7-8（ステレオ）
● 標準タイプ
チャンネル9-10（ステレオ）
● 標準タイプ
● RCAピン・タイプ
※ チャンネル9-10に接続する場合、標準タイプまたは
RCAピンタイプのどちらか一方をお使いください。両
方同時につないだ場合は、標準タイプが優先されます。
15.RETURNジャック（標準タイプ）
外部エフェクターを接続します。エフェクターから
の戻りの信号を入力します。（→P.11参照）また、予
備入力としても使用できます。L側のみに入力するこ
とにより、モノ入力になります。
16.SENDジャック（標準タイプ）
外部エフェクターを接続します。エフェクターへ信
号を送り出します。（→P.11参照）
17.RECOUTジャック（RCAピン・タイプ）
録音用の出力端子です。外部に録音機器等をつなぐ
場合にお使いください。
※信号の取り出し位置は、マスター・フェーダーの
前（プリ・フェーダー）です。（ブロック・ダイヤ
グラム→P.22参照）この端子からはミキサー・ア
ウト信号が出力されますが、マスター・フェーダ
ーは効きません。（規定出力レベル： -10dBm）
※録音する場合、録音機器の出力をミキサー部にも
どすと発振することがあります。
※録音中は、録音機器の出力を接続している入力チ
ャンネルのフェーダーを最小（∞）にしてくださ
い。
18.MIXEROUT／AMPINジャック（標準タイプ）
イコライザーや、コンプレッサー／リミッターなど
を接続します。（→P.11参照）
※AMPINジャックにプラグを挿入すると、ミキサ
ー部とアンプ部が分離し、ミキサー部からアンプ
部への信号は遮断されます。（→P.11参照）
※MIXER OUTジャックにスピーカーを直接つなが
ないでください。
19.PHONESジャック（ステレオ標準タイプ）
ヘッドホンを接続するジャックです。
