ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

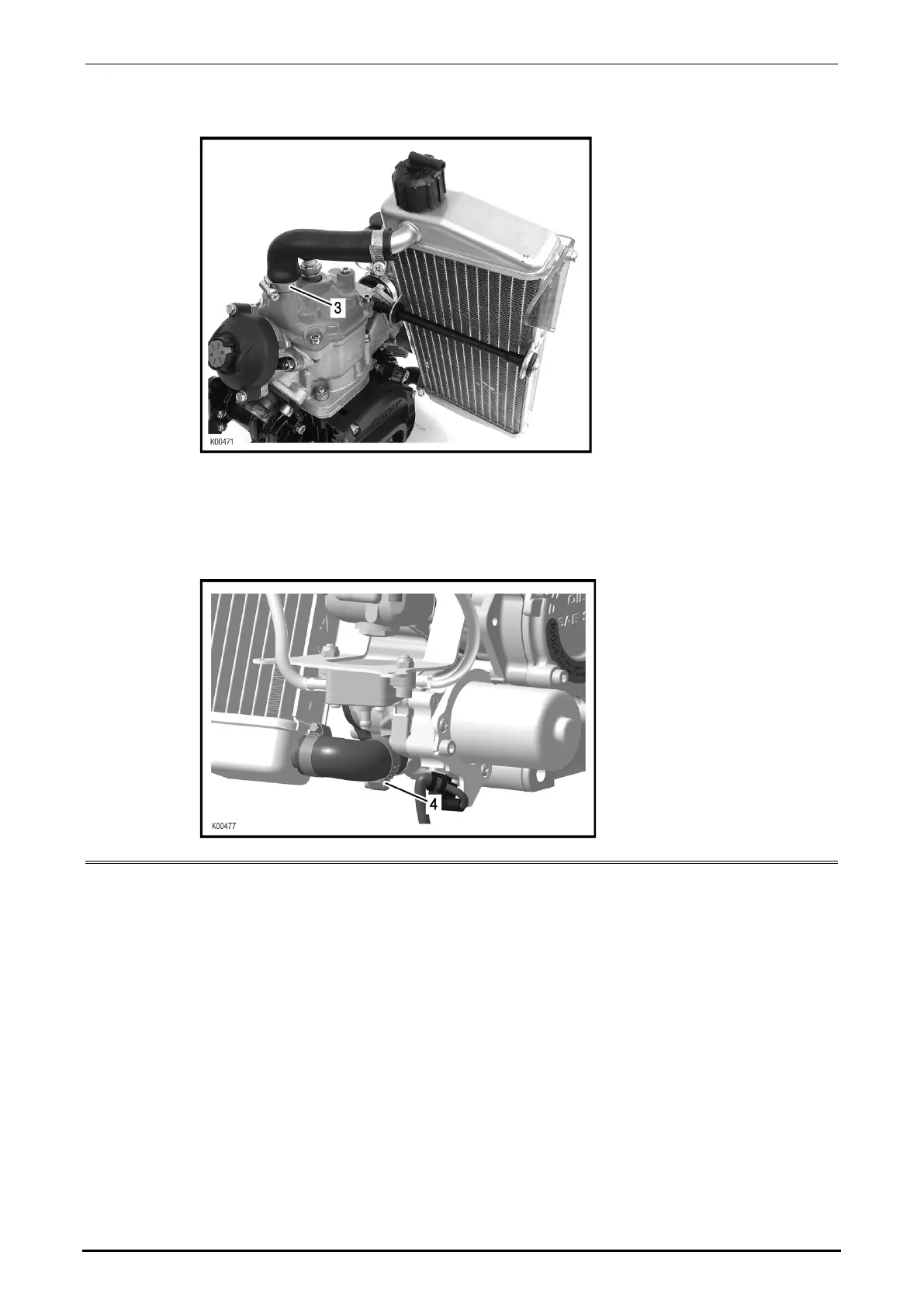

Den vormontierten oberen Kühlerschlauch mittels Schlauchschelle (Pos. 3) am
Motor gemäß Bild 11 befestigen.
Bild 11
Den vormontierten unteren Kühlerschlauch mittels Schlauchschelle (Pos. 4) am
Motor gemäß Bild 12 befestigen.
Hinweis: Die Länge des Schlauches für oben bzw. unten ist unterschiedlich, jedoch im
Lieferumfang gleich. Deshalb den unteren Schlauch mittels Schere oder Messer
kürzen.
Bild 12
Seite/Page 12/55
Ausgabe/Edition 07/2016
