Italiano
11
F. 10

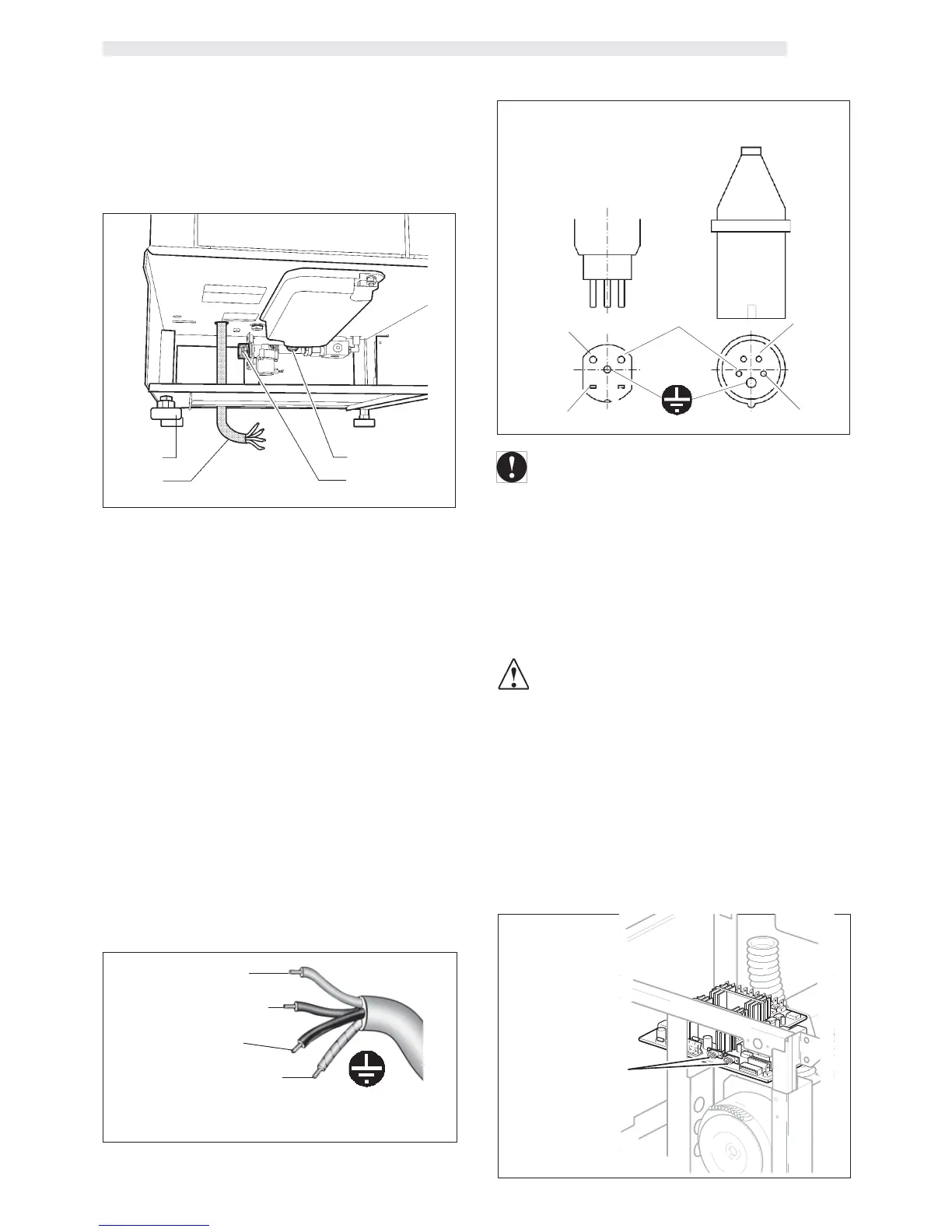

10.5 Collegamento porta seriale
Tramite la porta seriale è possibile collegare la macchina
alle apparecchiature dei CENTRI DI ASSISTENZA AUTO-
RIZZATI per verifiche ed operazioni di programmazione
(A - F. 10).
In funzione delle norme vigenti nel Paese di utilizzo
della macchina, il cavo di collegamento alla linea
elettrica, deve essere predisposto o con un interruttore
onnipolare (con apertura minima dei contatti di 3 mm),
(o con una spina conforme alle norme stesse).
• L’interruttore onnipolare deve essere adeguato
all’assorbimento della macchina ed in grado di
intercettare tutte le polarità della tensione.
• Verificare che i cavi elettrici dell’impianto siano
proporzionati all’assorbimento della macchina.
A
F. 9
Collegamento della spina a linea elettrica bifase 400 V2N~
10.4 Collegamento elettrico
NOTA - Per impianti con corrente bifase 400 V, utilizzare
le fasi in modo da fornire alla macchina 230 V
in corrente monofase (F. 8). Per il collegamento
monofase 230 V, richiedere l’apposito kit per
l’installazione (cod. 1034.R09).
• Inserire il cavo di alimentazione elettrica (G - F. 7) nel
foro A.
CH
(Svizzera)
CEI
L
1
L
2
N
L
2
L
1
F. 8
Neutro (N) - Blu
Fase (L
1
) - Marrone
Fase (L
2
) - Nero
Terra - Giallo/verde
Cavo di alimentazione
tipo H07RNF sezione 4x2,5 mm
2
Il punto di collegamento (presa elettrica o interruttore
onnipolare) deve essere situato in un luogo facilmente
raggiungibile dall’utilizzatore, per sconnettere la mac-
china dalla linea elettrica, in caso di necessità.
• Collegare il cavo (G - F. 7) alla linea di alimentazione
elettrica.
• Collegare un tubo di scarico, al raccordo (H - F. 7) e
fissarlo con fascetta a cremagliera.
•
Collegare (esclusivamente con tubo e raccordi realizzati
in materiale “per alimenti”) la macchina alla rete di di-
stribuzione acqua potabile, tramite il raccordo (I - F. 7).
• Inserire i tubi di scarico e carico nel foro A.
F. 7
G
F
H
I
Nel caso in cui la macchina debba essere riposizionata in
altro luogo occore sostituire il complesso di raccordo vecchio
con uno nuovo (tubo di collegamento alla rete idrica).
Il tubo della rete idrica deve essere certificato secondo lo
standard IEC 61770.
