134
Português
A Placa CE
1 Painel esquerdo
2 Vitrina pequena
3 Painel traseiro
4 Plano aquecedor de xícaras
5 Portinhola para café pré-moído
6 Recipiente café em grãos direito
7 Painel direito
8 Painel de comando
9 Protecção de borracha
10 Pinça trava tubo (modelo CAPPUCCINO)
11 Bico água quente (excetuado o modelo COFFEE)
12 Torneira seleccionadora vapor (excetuado o modelo
COFFEE)
Sentido horário: jacto vapor aberto
Sentido anti-horário: jacto vapor fechado
13 Bandeja de limpeza
14 Protecção de borracha
15 Portinhola

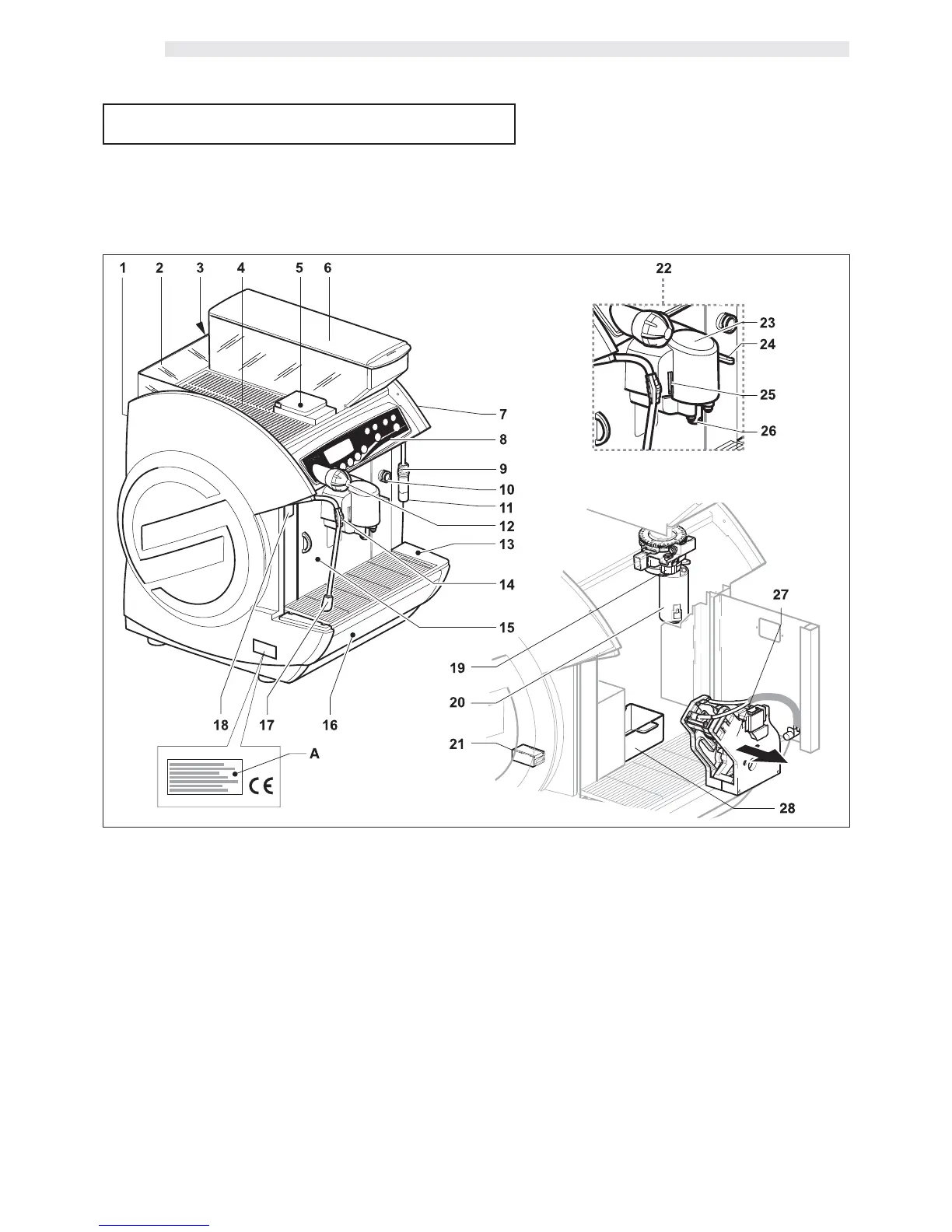

F. 1
1a - COMPOSIÇÃO DA MÁQUINA
NOTA - Quando não forem expressamente mencionados no texto, os números de posição de partes da máquina referem-se
a esta figura.
16 Gaveta p/recolher borras
17 Bico vapor (excetuado modelo COFFEE)
18 Interruptor geral
“I” Funções eléctricas habilitadas - Máquina ligada -
Lâmpada piloto, acesa.
“O” Funções eléctricas desabilitadas - Máquina desligada-
Lâmpada piloto do botão “I”, apagada.
19 Manopla de regulação do grau de moagem direito
20 Grupo moedor de café direito
21 Contador de impulsos mecânico
Visualiza o número de distribuições executadas pela
máquina.
22 Grupo de distribuição de café
23 Cobertura para grupo de distribuição
24 Regulação da espuma do leite (modelo CAPPUCCINO)
25 Regulação da temperatura (modelo CAPPUCCINO)
26 Grupo de distribuição do leite (modelo CAPPUCCINO)
27 Grupo café
28 Bandeja de limpeza
Mod. LUXE
Mod. COFFEE
Mod. CAPPUCCINO
