Español
62

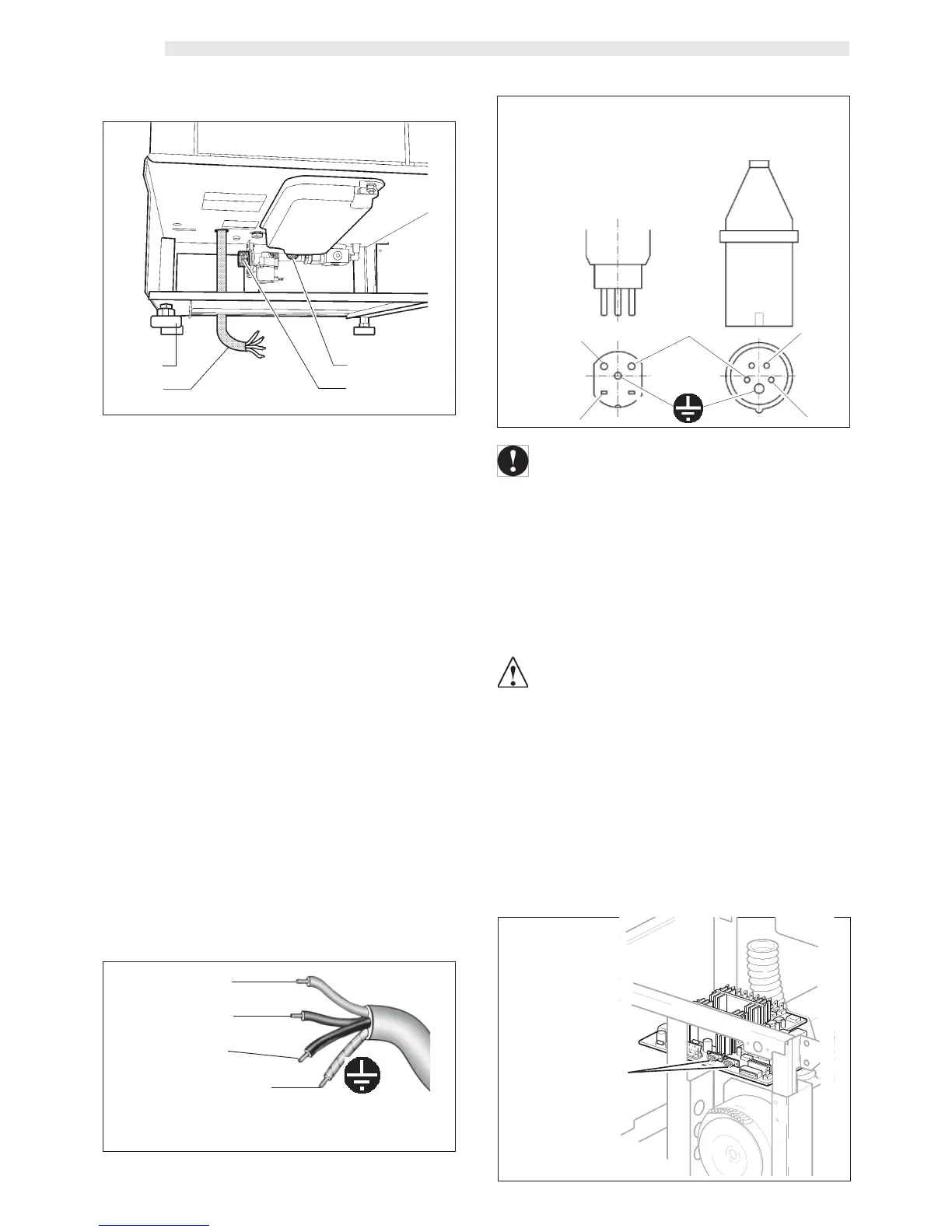

10.5 Conexión del puerto serie
Mediante el puerto serie es posible conectar la máquina
a los aparatos de los CENTROS DE ASISTENCIA AUTO-
RIZADOS para verificaciones y tareas de programación
(A - F. 10).
En función de las normas vigentes en el país de
utilización de la máquina, el cable de conexión
a la línea eléctrica, debe ser predispuesto con un
interruptor omnipolar (con apertura mínima de los
contactos de 3 mm) o con una ficha conforme a las
mismas normas.
• El interruptor omnipolar debe ser adecuado al
consumo de la máquina y capaz de interceptar
todas las polaridades de la tensión.
• Verificar que los cables eléctricos del circuito sean
proporcionados al consumo de la máquina.
F. 8
Neutro (N) – Azul
Fase (L
1
) – Marrón
Fase (L
2
) – Negro
Tierra – Amarillo/verde
Cable de alimentación tipo
H07RNF con una sección de 4x2,5 mm
2
10.4 Conexión eléctrica
NOTA - Para sistemas con corriente bifásica de 400
V, utilizar las fases de modo de entregarle a la
máquina 230 V de corriente monofásica (F. 8).
Para la conexión monofásica de 230 V, solicitar
el correspondiente conjunto para la instalación
(código %1034.R09).
• Introducir el cable de alimentación eléctrica (G - F. 7)
en el orificio (A).
El punto de conexión (toma eléctrica o interruptor
omnipolar) debe estar situado en un lugar donde
el utilizador pueda llegar fácilmente, para que en
caso de necesidad pueda desconectar la máquina
de la línea eléctrica.
• Conectar el cable (G - F. 7) a la línea de alimentación
eléctrica.
F. 9
Conexión de la ficha a la línea eléctrica bifásica de
400 V2N~
CEI
L
1
L
2
N
L
2
L
1
CH
(Suiza)
F. 7
G
F
H
I
F. 10
A
En caso de que la máquina deba volverse a colocar en otro
lugar es necesario sustituir el conjunto de racores antiguo
por uno nuevo (tubo de conexión a la red hídrica).
El tubo de la red hídrica debe ser certificado de acuerdo
con el estándar IEC 61770.
