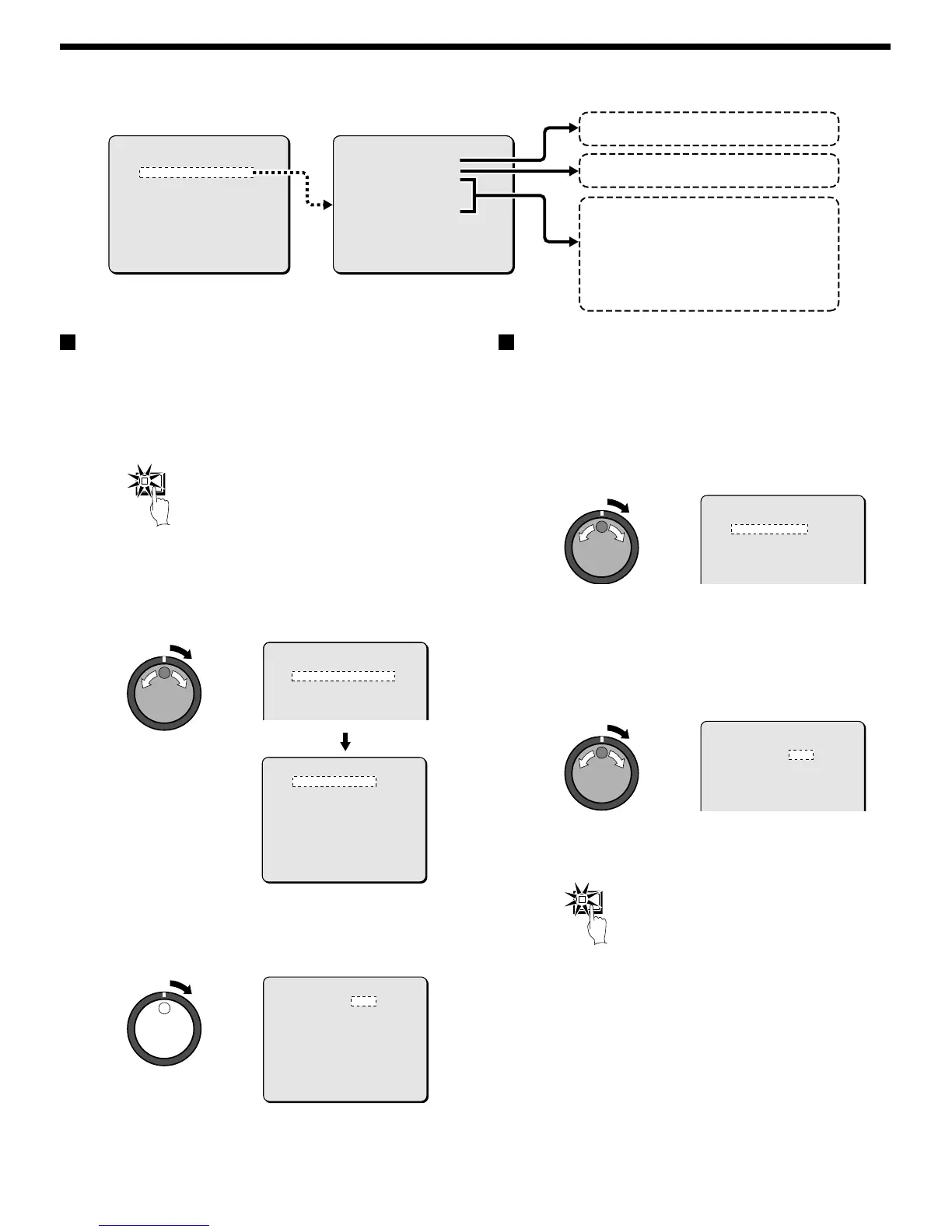

RÉGLAGE DE REGL.RS-232C / RS-485
Réglage de REGL.RS-232C / RS-485
Réglages reliés à la communication en série RS-232C et RS-485.
1
Appuyez sur le bouton MENU deux fois pour afficher l’écran
MENU PRINCIPAL 2.
Le curseur passe à REGL. AFFICHAGE/PERTE SIGNAL.
2
Utilisez le cadran de taquage pour déplacer le curseur au
réglage de REGL.RS-232C / RS-485, puis tournez le cadran
de navette dans le sens des aiguilles d’une montre.
Le sous-menu REGL.RS-232C / RS-485 apparaît et le curseur
passe au réglage de COMMANDE.
3
Tournez le cadran de navette dans le sens des aiguilles
d’une montre.
“RS-232C” clignote. Utilisez le cadran de taquage pour
sélectionner RS-232C ou RS-485.
RS-232C
Lors du branchement du connecteur RS-232C de l’unité à un
ordinateur, utilisez un câble RS-232C spécial (vendu séparément).
(Référez-vous à la page 7.)
1
Tournez le cadran de taquage pour sélectionner “ RS-232C” ,
puis tournez le cadran de navette dans le sens des aiguilles
d’une montre.
Le curseur passe à VITESSE DONNEES.
2
Tournez le cadran de navette dans le sens des aiguilles
d’une montre, utilisez le cadran de taquage pour
sélectionner une vitesse de transmission (exemple: 19200),
puis tournez le cadran de navette dans le sens des aiguilles
d’une montre.
Ceci complète le réglage et le curseur passe à COMMANDE.
•
Vitesses de transmission: 2400, 4800, 9600 et 19200
3
Appuyez sur le bouton EXIT/OSD.
L’affichage revient à l’écran normal.
<MENU PRINCIPAL 2>
1.REGL.AFFICHAGE/PERTE SIGNAL ->
2.REGL.RS-232C / RS-485 ->
3.REGL.AVERTISSEUR ->
4.REGL.VERROU DE SECURITE ->
5.REGL.RESEAU ->
6.REGL.DISQUE DUR ->
7.PANNE COURANT/DUREE UTIL. ->
VERS MENU PRINCIPAL 1 ->
CADRAN POUR CHANGER.NAVETTE POUR SELECTIONNER
<REGL.RS-232C/RS-485>
COMMANDE : RS-232C
VITESSE DONNEES : 19200
INFO.STATUT : ¤¤¤
INFO.ALARME : ¤¤¤
ADRESSE : ¤¤¤
Pour sélectionner la commande.
Pour régler la vitesse de transmission.
Réglages pour RS-485 uniquement
• Pour activer la transmission de
l’information du statut.
• Pour activer la transmission de
l’information d’alarme.
• Pour régler l’adresse.
Menu principal 2 Sous-menus
MENU
<MENU PRINCIPAL 2>
1.REGL.AFFICHAGE/PERTE SIGNAL ->
2.REGL.RS-232C / RS-485 ->
3.REGL.AVERTISSEUR ->
4.REGL.VERROU DE SECURITE ->
5.REGL.RESEAU ->
6.REGL.DISQUE DUR ->
<REGL.RS-232C/RS-485>
COMMANDE : RS-232C
VITESSE DONNEES : 19200
INFO.STATUT : ¤¤¤
INFO.ALARME : ¤¤¤
ADRESSE : ¤¤¤
<REGL.RS-232C/RS-485>
COMMANDE : RS-232C
VITESSE DONNEES : 19200
INFO.STATUT : ¤¤¤
INFO.ALARME : ¤¤¤
ADRESSE : ¤¤¤
<REGL.RS-232C/RS-485>
COMMANDE : RS-232C
VITESSE DONNEES : 19200
INFO.STATUT : ¤¤¤
INFO.ALARME : ¤¤¤
ADRESSE : ¤¤¤
<REGL.RS-232C/RS-485>
COMMANDE : RS-232C
VITESSE DONNEES : 19200
INFO.STATUT : ¤¤¤
INFO.ALARME : ¤¤¤
ADRESSE : ¤¤¤
EXIT/OSD
