Sanyo DSR-3000 - Diagrama de Flujo y Funciones de Los Menúes; Flujo de Menúes

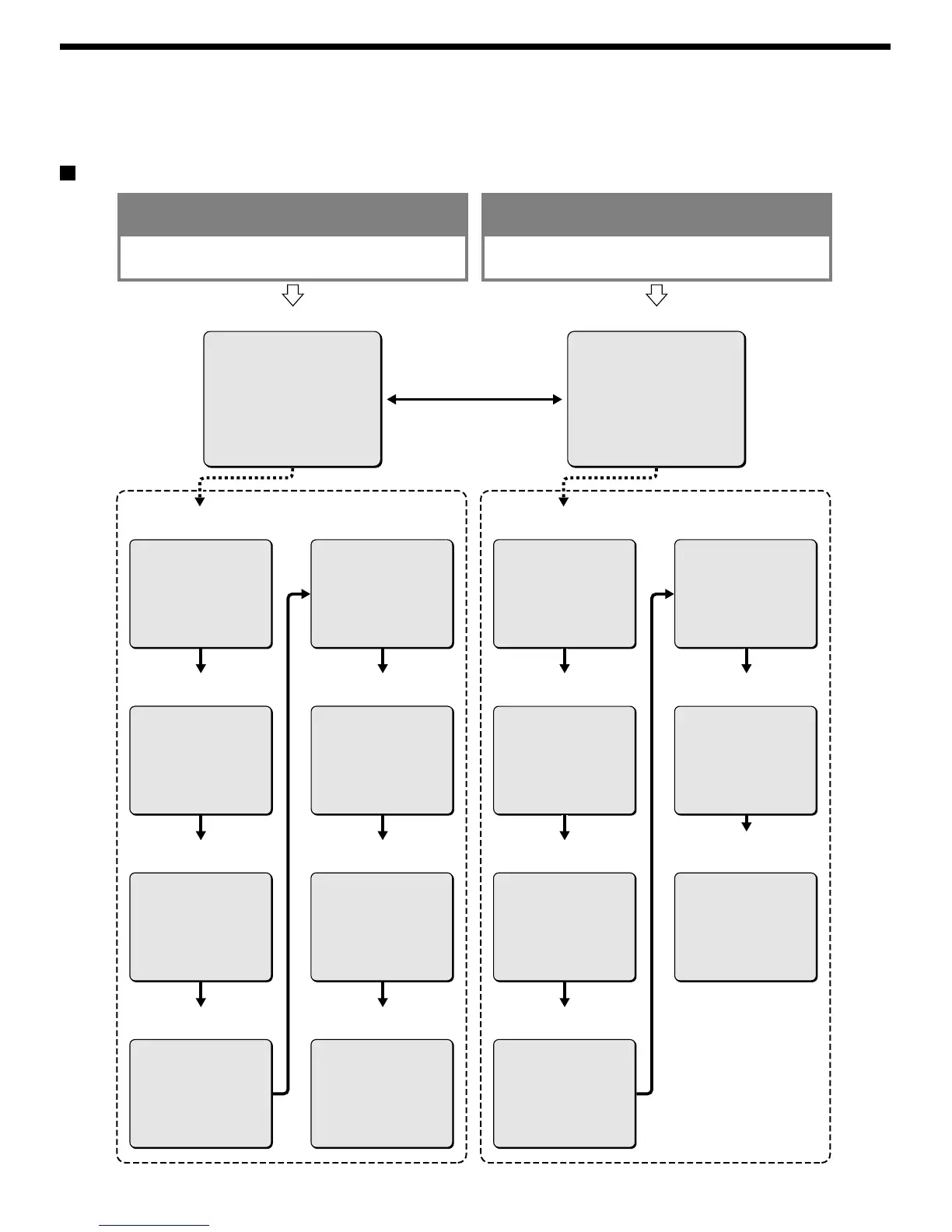

DIAGRAMA DE FLUJO Y FUNCIONES DE LOS
MENÚES
Flujo de menúes
<MENU PRINCIPAL 1>
1.AJUSTE IDIOMA/RELOJ ->
2.AJUSTE ENTRADA DE VIDEO ->
3.AJUSTE AREA DE GRABACION ->
4.AJUSTE COND.DE GRABACION ->
5.AJUSTE GRABACION NORMAL ->
6.AJUSTE TEMPORIZADOR ->
7.AJUSTE FASTIVOS ->
8.AJUSTE GRABACION DE ALARMA ->
AL MENU PRINCIPAL 2 ->
CAMBIE DE LINEAS CON JOG, SELECCIONE CON SHUTTLE
<AJUSTE IDIOMA>
ESPAÑOL
<AJUSTE RELOJ>
01-01-2001 LUN 00:00:00
<AJUSTE HORA DE VERANO>
MODO : USO
SEMANA MES HORA
ON PRI-DOM 04 02:00
OFF ULT-DOM 10 02:00
<AJUSTE RELOJ EXTERNO>
AJUSTAR HORA 01:00
<ENTRADA DE VIDEO>
MULTIPLEXOR : NO USO
ENTRADA DE VIDEO : ANALOGICA
<AJUSTE GRABACION NORMAL>
CALIDAD DE IMAGEN : MEDIA
GRABACION CUADRO/CAMPO : CAMPO
GRABACION DE AUDIO : OFF
CICLO DE GRAB. : 0.10SEG ( 54H)
<AJUSTE FESTIVOS>
1. ----- 11. -----
2. ----- 12. -----
3. ----- 13. -----
4. ----- 14. -----
5. ----- 15. -----
6. ----- 16. -----
7. ----- 17. -----
8. ----- 18. -----
9. ----- 19. -----
10. ----- 20. -----
<AJUSTE EXHIBICION>
FECHA : ON
HORA : ON
CALIDAD : ON
CICLO DE GRAB. : ON
CONTEO D/ALARMA : ON
TIPO D/ALARMA : ON
<AJUSTE PERDIDA VIDEO>
PERDIDA VIDEO : ON
<AJUSTE BLOQUED DE SEGURIDAD>
NIVEL CONTRASEÑA(4-8) USO
ADMIN -------- OFF
USUARIO -------- OFF
CONTROL DE GRAB : ADMIN
<AJUSTE RED>
TARJETA DE RED : LAN1
CONTROL DE RED : OFF
DIRECCION IP : 192.168. 0. 1
MASCARA SUBNET : 255.255.255. 0
GATEWAY : 0. 0. 0. 0
PUERTO : 00080
ID CONTRASEÑA (4-8)
ID1 : 1111----
ID2 : 2222----
ID3 : 3333----
<FALLO ALIMENTACION/TIEMPO USADO>
FALLO ALIMENTACION
#003 AVERIA ----- --:--
SOLUCION ----- --:--
TIEMPO USADO
USO DE DISCO1 : 00000H
USO DE DISCO2 : -----H
USO GRAL. : 00000H
FIRMWARE : MAIN 1.00-00 / SUB 1.00-00
<MENU PRINCIPAL 2>
1.AJUSTE EXHIBICION/PERDIDA VIDEO ->
2.AJUSTE RS-232C/RS-485 ->
3.AJUSTE ZUMBADOR ->
4.AJUSTE BLOQUEO DE SEGURIDAD ->
5.AJUSTE RED ->
6.AJUSTE HDD ->
7.FALLO ALIMENTACION/TIEMPO USADO ->
AL MENU PRINCIPAL 1 ->
CAMBIE DE LINEAS CON JOG, SELECCIONE CON SHUTTLE
<AJUSTE AREA DE GRABACION>
CAPACIDAD TOTAL : 80GB
AREA DE GRABACION NORMAL : 80 %
REPOSICION DE AREA ->
AREA DE GRABACION DE ALARMA : 19 %
REPOSICION DE AREA ->
AREA DE ARCHIVO : 1 %
REPOSICION DE AREA ->
CUIDADO : CUANDO SE CAMBIA EL AJUSTE.
TODA EL AREA SERA INICIALIZADA !
<AJUSTE COND. DE GRABACION>
GRABACION EN SERIE DIGITAL : OFF
NUMERO TOTAL : ¤¤
NUMERO DE GRABADOR : ¤¤
AREA DE GRABACION NORMAL
SOBREESCRIBIR : ON
AREA DE GRABACION DE ALARMA
SOBREESCRIBIR : ON
AVISO DE DISCO RESTANTE : ¤¤
<AJUSTE TEMPORIZADOR>
SEM INICIO PARO CICLO DE GRAB. USO
DOM --:-- --:-- 0.10SEG ( 54H) OFF
LUN --:-- --:-- 0.10SEG ( 54H) OFF
MAR --:-- --:-- 0.10SEG ( 54H) OFF
MIE --:-- --:-- 0.10SEG ( 54H) OFF
JUE --:-- --:-- 0.10SEG ( 54H) OFF
VIE --:-- --:-- 0.10SEG ( 54H) OFF
SAB --:-- --:-- 0.10SEG ( 54H) OFF
TODOS --:-- --:-- 0.10SEG ( 54H) OFF
<AJUSTE GRABACION DE ALARMA>
CALIDAD DE IMAGEN :MEDIA
GRABACION CUADRO/ CAMPO :CAMPO
GRABACION DE AUDIO :OFF
GRABACION DE ALARMA :OFF
CICLO DE GRAB.: 0.10 SEG. DURACION: 1SEG
GRABACION SIN ALARMA :¤¤¤
CICLO DE GRAB.: ¤¤¤ SEG. DURACION: ¤¤¤
=> (SE PUEDEN GRABAR 46400)
DISPARO DE ALARMA :ALARMA
SENSOR DE MOVIMIENTO ->
<AJUSTE RS-232C/RS-485>
CONTROL RS-232C
VELOCIDAD DATOS 19200
INFO.STATUS ¤¤¤
INFO.ALARMA ¤¤¤
DIRECCION ¤¤¤
<AJUSTE ZUMBADOR>
ALARMA OFF
DISCO LLENO ON
ERROR DE DISCO ON
ADVER.DE BLOQUEO ON
SENSIB.AL TOQUE OFF
SIN GRABACION OFF
<AJUSTE HDD>
DISCO 1 : 80GB
DISCO 2 : ---GB
INICIALIZA DISCO ->
CUIDADO : TODAS LAS GRAB.SERAN BORRADAS !
ESPEJO : OFF
DISCO D/REPRODUCCION : ¤¤¤
CUIDADO : VELOCIDAD DE GRAB. ESTARA
LIMITADA POR EL ESPEJO !
Ajustes de grabación Ajustes del entorno de funcionamiento
Menú principal 1
Submenúes
Menú principal 2
El menú principal 1 contiene ajustes relacionados
principalmente con la grabación.
El menú principal 2 contiene ajustes relacionados
principalmente con el entorno de funcionamiento.
b Ajustes de lenguaje, de reloj y de
hora de verano (página 42, 43.)
b Ajustes de grabación
normal (página 49.)
b
Ajustes de entrada de vídeo y
multiplexor (página 44.)
b Ajustes de temporizador
(página 50.)
b Ajustes de área de
grabación (página 45.)
b Ajustes de feriados
(página 53.)
b Ajustes de grabación
(página 47.)
b Ajustes de grabación de
alarma (página 54.)
b Ajustes de exhibición
(página 59.)
b Ajustes de red (página 66.)
b
Ajustes de comunicación
RS-232C/RS-485 (página 60.)
b Ajustes del disco duro
(página 69.)
b Ajustes del zumbador
(página 62.)
b Ajustes del bloqueo de
seguridad (página 63.)
b Ajustes de falla de
alimentación/tiempo usado
(página 70.)
40
Español
