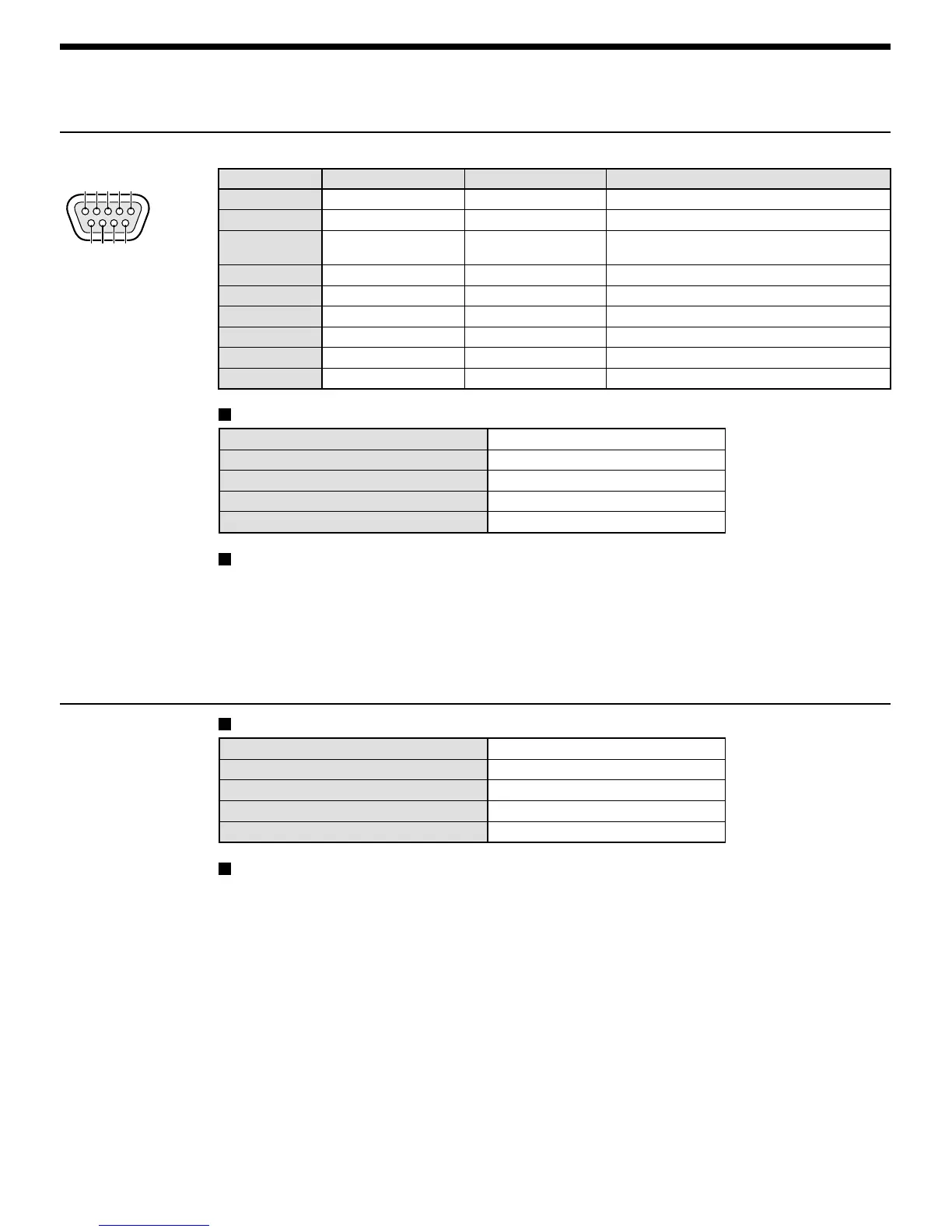

SPÉCIFICATIONS D’INTERFACE
RS-232C
Spécifications du connecteur à 9 broches
No. de broche Signal Opération Direction du signal
1 –– –
2 RXD Réception des données Ordinateur → Enregistreur vidéo numérique
3 TXD Transmission des
données
Enregistreur vidéo numérique → Ordinateur
4 –– –
5 GND Masse –
6 –– –
7 RTS Demande d’envoi Enregistreur vidéo numérique → Ordinateur
8 –– –
9 –– –
Format des données
Mode Asynchrone
Longueur de caractère 8 bits
Vitesse de transmission des données 2400, 4800, 9600, 19200 bps
Parité Aucune
Bit d’arrêt 1
Protocole de transmission
La transmission est effectuée en unités de 1 octet. Après que l’ordinateur transmette un octet des données, il attend une
réponse de l’enregistreur vidéo numérique, puis transmet l’octet de données suivant.
Pour commencer à envoyer des commandes, une commande ON (OUI) (F6) est envoyée. L’enregistreur vidéo
numérique continuera de recevoir des commandes jusqu’à ce qu’une commande OFF (NON) (F7) soit envoyée pour
signaler l’arrêt. L’enregistreur vidéo numérique répond ACK (OA) à chaque fois qu’il reçoit une commande.
Référez-vous au Tableau 4 – Tableau des commandes à la page 75.
RS-485
Format des données
Mode Asynchrone
Longueur de caractère 8 bits
Vitesse de transmission des données 2400, 4800, 9600, 19200 bps
Parité Aucune
Bit d’arrêt 1
Protocole de transmission
Un protocole Sanyo particulier (SSP: Security Serial Protocol) est utilisé. Il est recommandé d’utiliser un contrôleur
spécial. Adressez-vous au revendeur pour plus de détails sur comment obtenir un contrôleur spécial.
9876
54321
Français
73
