SPÉCIFICATIONS D’INTERFACE
Réglages de l’interrupteur de terminaison RS485 (RS485 TERMINATE)
Réglage de terminaison
Si plusieurs enregistreurs à disque dur sont branchés ensemble, les réglages de terminaison doivent également être faits.
•
Réglez l’interrupteur de terminaison RS485 sur le panneau arrière à ON (OUI), et réglez l’interrupteur de terminaison du dernier appareil de la série
à ON (OUI).
•
Assurez-vous de régler les interrupteurs de terminaison RS485 de tous les appareils intermédiaires (des appareils autres que le premier et le
dernier de la série) à OFF (NON).
Remarque: Si les réglages de terminaison ne sont pas corrects, les données seront reflétées par l’une ou l’autre extrémité de la série et ceci affectera
la transmission d’autres données, et les données qui sont transmises à chaque appareil ne seront pas correctes.

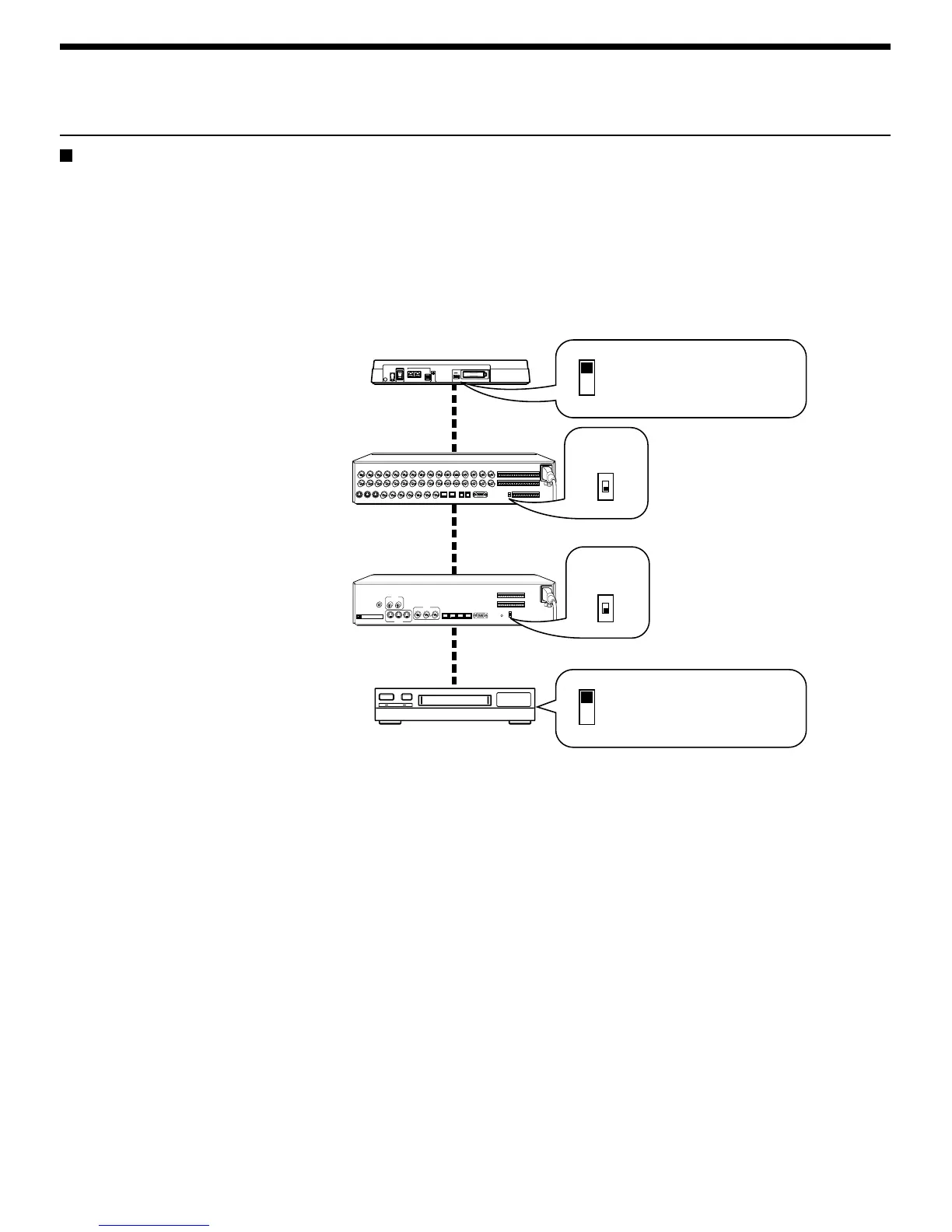

(Exemple)
12V DC IN
POWER
ON
OFF
RS485
GND
1
0
A
A
B
B
ADDRESS
TERMINATE
123
OFF
TERMINATE
ON
RS485
OFF
ON
OFF
ON
RS485
TERMINATE
Contrôleur de système
Mulltiplexeur
Magnétoscope timelapse
Interrupteur de terminaison
Enregistreur vidéo numérique
OFF
ON
Interrupteur de terminaison
74
