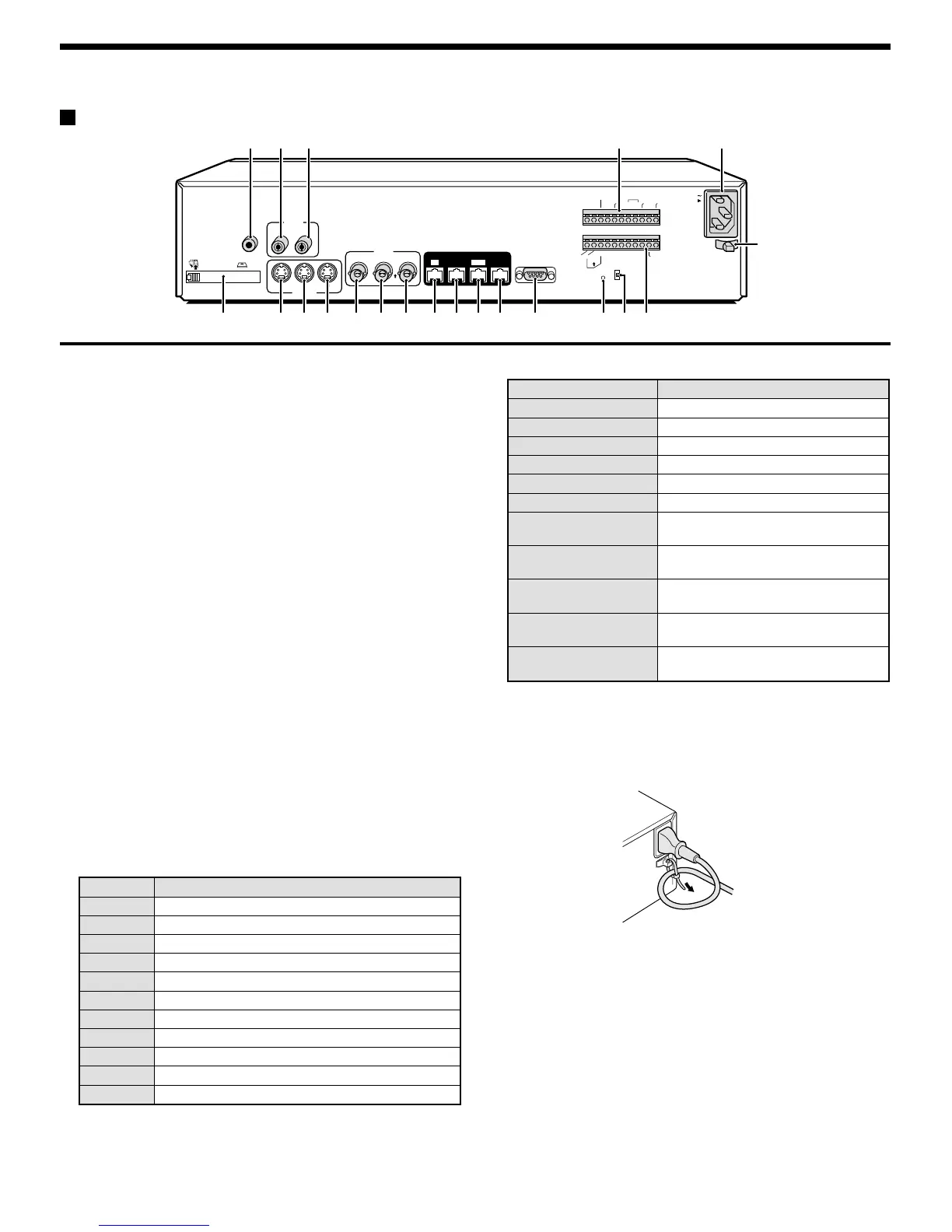

NOMS DES PIECES
Panneau arrière
1
Logement pour carte PC
Branchez une carte de réseau ou une carte SCSI recommandée ici.
Remarque: La fente pour carte PC n’est compatible qu’avec des
cartes 16 bits 5 V.
N’utilisez pas de cartes à bus type 32 bits, car elles
risquent d’endommager la fente pour carte PC de
l’enregistreur vidéo numérique.
2
Connecteur d’entrée de micro (MIC IN)
3
Connecteur d’entrée audio (AUDIO IN)
4
Connecteur de sortie audio (AUDIO OUT)
5
Connecteur d’entrée S-Video (S-VIDEO IN)
6
Connecteur de boucle de sortie S-Video (S-VIDEO LOOP OUT)
7
Connecteur de sortie S-Video (S-VIDEO OUT)
8
Connecteur d’entrée vidéo (VIDEO IN)
Les images entrées au connecteur S-VIDEO IN ont la priorité.
9
Connecteur de boucle de sortie vidéo (VIDEO LOOP OUT)
F
Connecteur de sortie vidéo (VIDEO OUT)
G
Connecteur d’entrée vidéo numérique (DIGITAL VIDEO IN)
H
Connecteur de sortie vidéo numérique (DIGITAL VIDEO OUT)
I
Connecteur d’entrée de sous-système vidéo numérique
(DIGITAL VIDEO SUB IN)
J
Connecteur de sortie de sous-système vidéo numérique
(DIGITAL VIDEO SUB OUT)
K
Connecteur RS-232C
L
Bouton de réinitialisation générale (ALL RESET)
M
Interrupteur de terminaison RS-485 (RS485 TERMINATE)
N
Connecteur de commande
Broche Signal
C Masse
A Connecteur RS-485*
B Connecteur RS-485*
C Masse
REMOTE Entrée de télécommande
C Masse
NC De rechange
NC De rechange
C Masse
SW OUT Sortie de commutation
C Masse
* Utilisé pour branchement à l’aide d’un câble à paires torsadées.
O
Connecteur d’alarme
Broche Signal
C Masse
ALARM IN Entrée d’alarme
ALARM RESET Entrée de réinitialisation d’alarme
ALARM OUT Sortie d’alarme
NON REC OUT Sortie de non-enregistrement
C Masse
CLOCK ADJUST IN Entrée de synchronisation d’horloge
(référez-vous à la page 43.)
CLOCK ADJUST OUT Sortie de synchronisation d’horloge
(référez-vous à la page 43.)
WARNING OUT Sortie d’avertissement d’erreur du
disque dur
FULL Sortie d’avertissement d’espace du
disque dur
ALARM OUT Sortie d’avertissement d’espace de
zone d’enregistrement d’alarme
P
Prise d’alimentation CA (AC IN~)
Insérez fermement le cordon d’alimentation fourni ici.
Q
Support de cordon d’alimentation
Fixer le cordon d’alimentation au support à l’aide de l’attache comme
illustré.
AC IN
RS232C
ALARM
FULL
SW OUT
WARNING
OUT
FULLOUTIN
ALARM
OUT
CLOCK
ADJUST
C
CCNC
C
NON REC
OUT
ALARM
IN
ALARM
RESET
NCCC
OFF
ALL
RESET
RS485
TERMINATE
B
A
ON
C
RS485
REMOTE
SUB OUT
OUT
DIGITAL
VIDEO
AUDIO
S-VIDEO
SUB IN
IN
OUT
OUT
LOOP OUT
LOOP OUT
IN
OUTIN
MIC
IN
IN
EJECT
PC Card SLOT
234 O P
NMLKJIHGF987651
Q
6
Français
