ESPECIFICACIONES DEL INTERFAZ
Ajustes del interruptor de terminación RS485 (RS485 TERMINATE)
Ajuste de terminación
Si se están conectando juntos varios videograbadores digitales, también se deben realizar ajustes de terminación.
•
Ajuste el interruptor de terminación RS485 del panel trasero a ON, y ajuste el interruptor de terminación del último dispositivo en la serie a ON.
•
Asegúrese de ajustar los interruptores de terminación RS485 de todos los dispositivos intermedios (dispositivos que no son ni el primero ni el
último de la serie) a OFF.
Nota: Si los ajustes de terminación no son correctos, los datos se reflejarán por cualquier extremo de la serie y esto afectará la transmisión de otros
datos, por lo que los datos que se transmitirán a cada dispositivo no serán correctos.

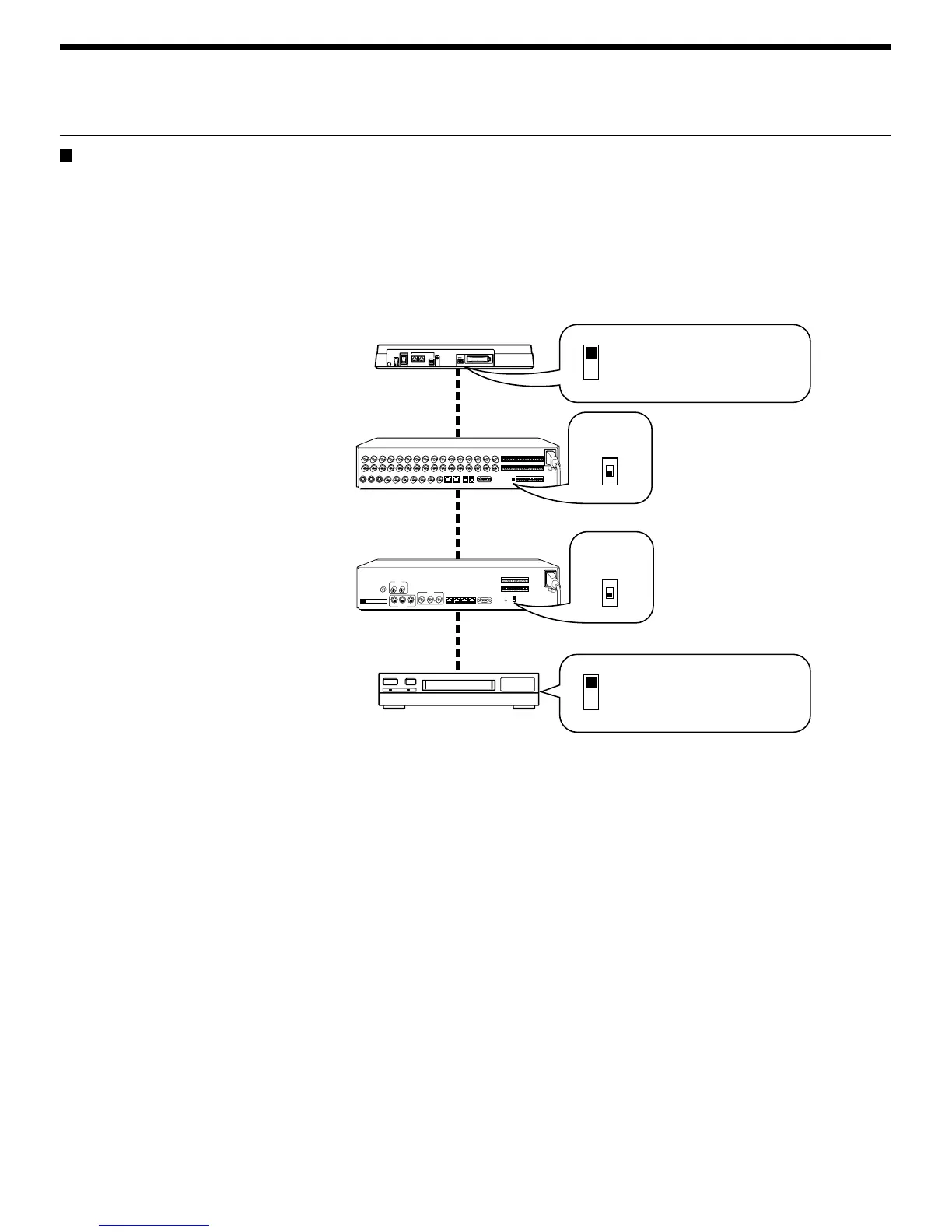

(Ejemplo)
