-24-
ANALOG OUT
INPUT 3
INPUT 1
INPUT 2
ANALOG IN
DIGITAL (DVI-D)
VIDEO/Y Cb/Pb Cr/Pr
G B R H/V V
VIDEO/Y Cb/Pb Cr/Pr
S-VIDEO

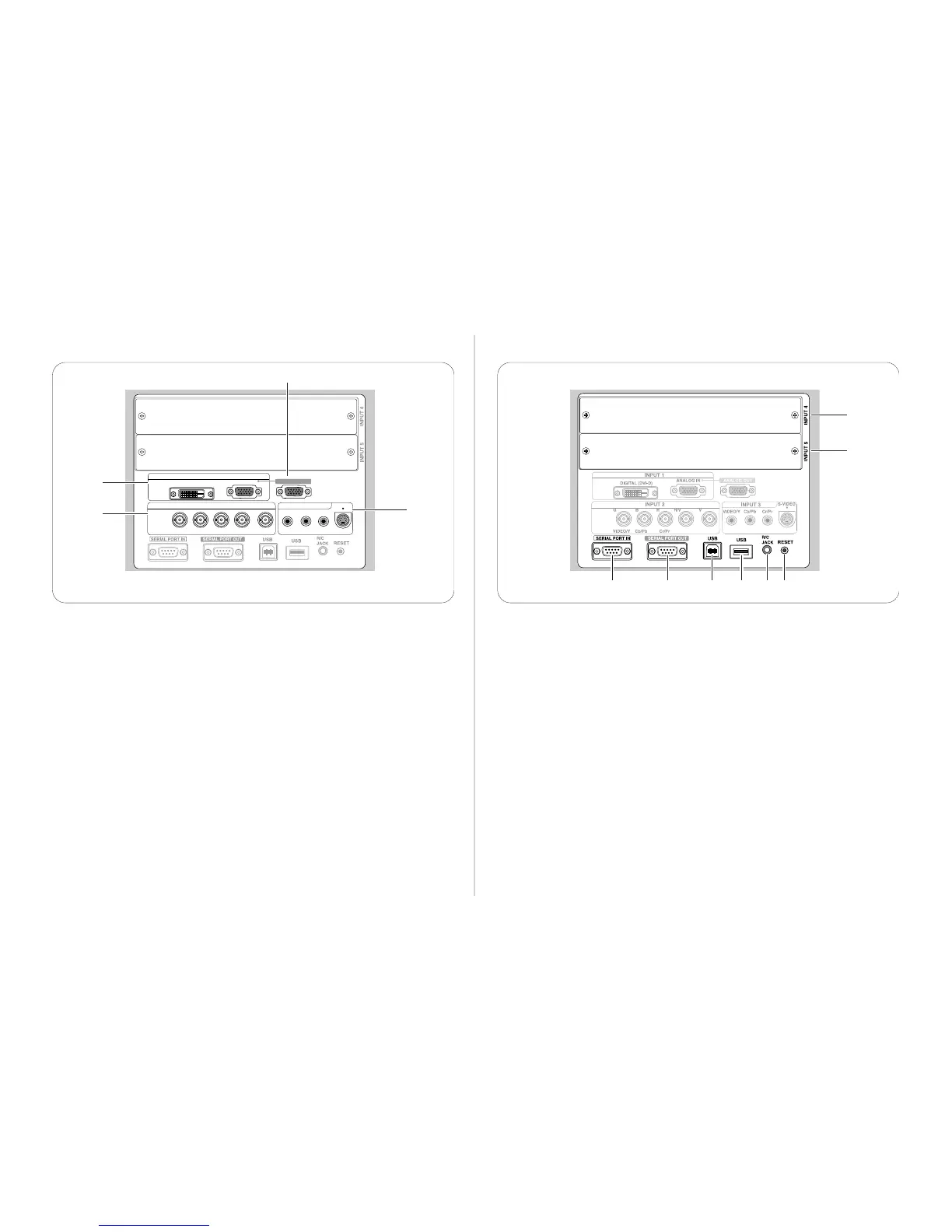

Te r minales
q
w
e
r
e Te rminales INPUT 3
VIDEO/Y, Cb/Pb, y Cr/Pr
Conecte la salida de vídeo o componente (Y,
Cb/Pb y Cr/Pr) de equipos de vídeo a estos tomas
con un cable de vídeo (tipo RCA).
S-VIDEO
Conecte la salida S-Video de equipos de vídeo a
este toma.
r Te rminales INPUT 2
VIDEO/Y, Cb/Pb, y Cr/Pr
Conecte la salida de vídeo o componente (Y,
Cb/Pb y Cr/Pr) de equipos de vídeo a estos tomas
con un cable de vídeo (tipo BNC).
G, B, R, H/V, y V
Conecte la señal de salida RGB de un ordenador
con un cable de ordenador (tipo 5 BNC) a estos
tomas.
w ANALOG OUT (SALIDA ANALÓGICA)
Se puede usar este terminal para emitir las
señales analógicas que ingresan a través del
terminal ANALOG IN (INPUT 1). Conecte esta
terminal al otro monitor con un cable VGA.
q Te rminales INPUT 1
DIGITAL (DVI-D) (compatible con HDCP)
Conecte la señal de salida digital de un ordenador
o equipo de vídeo a este terminal con un cable
DVI-D.
ANALOG IN (ENTRADA ANALÓGICA)
Conecte la señal de salida analógica de un
ordenador o equipo de vídeo (componente o RGB
Euroconector) a este terminal con un cable VGA,
VGA Euroconector o un cable VGA-componente.
El microprocesador integrado que controla esta unidad podría
ocasionalmente funcionar mal y necesitar ser repuesto. Esto se
puede realizar presionando el botón RESET con un lápiz, lo cual
apagará y reiniciará la unidad. No use la función RESET
excesivamente.
q
erty
u SERIAL PORT IN
Cuando esté controlando el proyector desde un
ordenador, conecte el ordenador a este terminal
con un cable cruzado serie (disponible en
comercios).
t USB (Serie B)
Este puerto se usa para el mantenimiento del
proyector.
y SERIAL PORT OUT
Este terminal emite la señal desde SERIAL PORT
IN. Cuando esté controlando más de dos
proyectores desde un ordenador, conecte el otro
proyector a este terminal con un cable cruzado
serie (disponible en comercios).
e TOMA R/C
Conecte el control remoto a este toma con el
cable del control remoto (no suministrado) para
usar el control remoto con cable.
✽
✽
r USB
Conecte un ratón USB (disponible en comercios)
para controlar el menú en la pantalla.
w
w INPUT 5
(Vacante para el tablero de interfaz opcional)
El tablero de interfaz opcional se puede instalar en
esta ranura. Esta entrada acepta solamente
señales digitales.
u
q INPUT 4
(Vacante para el tablero de interfaz opcional)
El tablero de interfaz opcional se puede instalar en
esta ranura.
