Sartorius 16274 - Anschlüsse am Gerät

Betriebsanleitung Edelstahl-Druckfiltrationsgerät Typ 16274 45
Gerätebeschreibung
Pos. Bezeichnung Beschreibung
6 Lochblech
7 Geräteunterteil
8 Verschlussklammer
9 Gerätebein Aus Edelstahl
3.2 Anschlüsse am Gerät

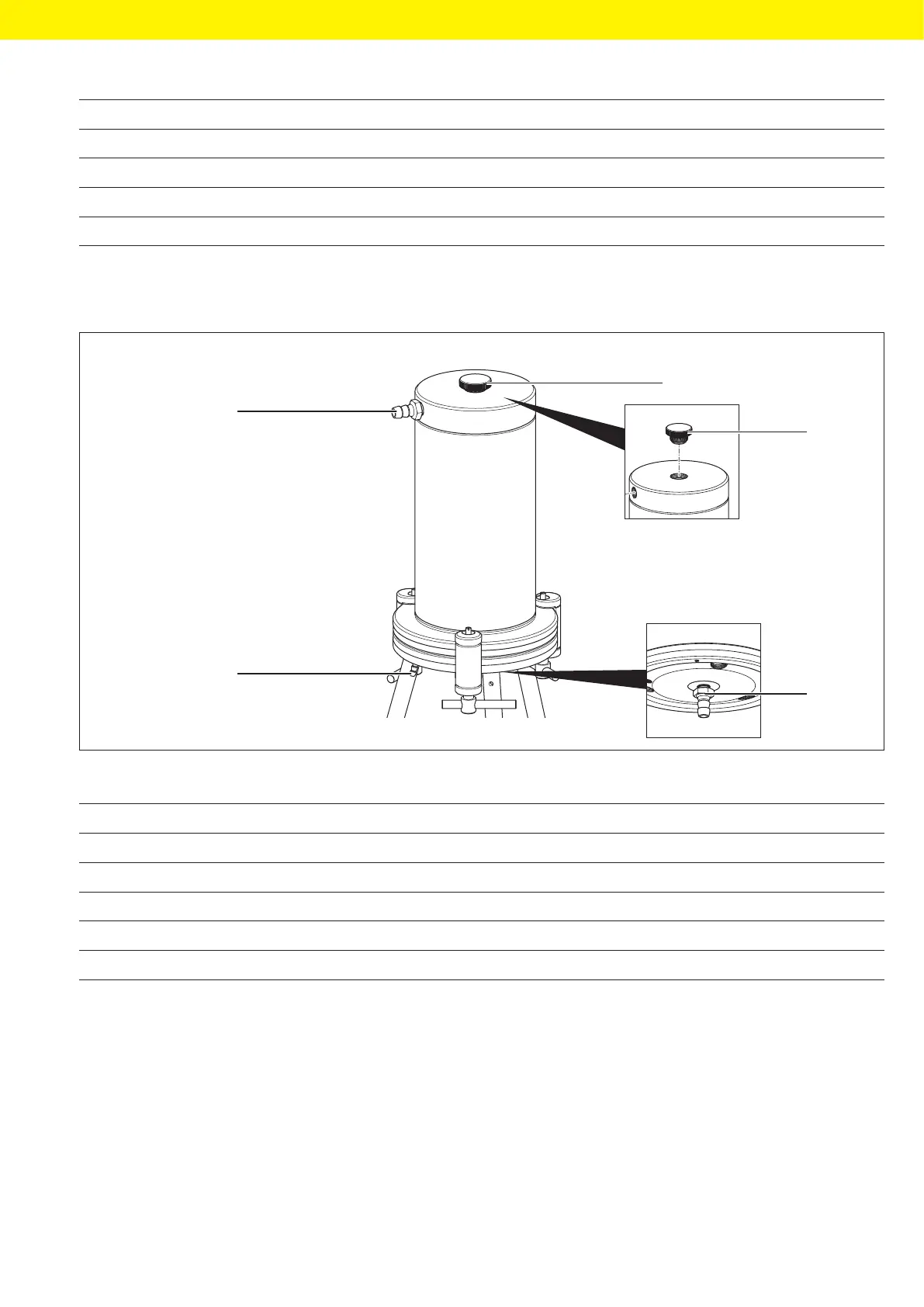

Abb. 2: Edelstahl-Druckfiltrationsgerät
Pos. Bezeichnung Beschreibung
1 Einfüllöffnung Nimmt das zu filtrierende Medium auf.
2 Einfüllöffnungsverschluss Mit PTFE-Dichtung
3 Ausgang Mit Schlaucholive, leitet das Medium aus dem Gerät ab.
4 Ventil mit Schlaucholive Mit O-Ring aus Fluorelastomer und PTFE-Flachdichtung
5 Eingang Mit Schlaucholive, zum Anschluss des Druckschlauchs.
1
5
4
2
3
