SCANMASKIN 650 - Übersicht

1.9 Übersicht
2
1
3
4
5
6
14
13
12
11
10
9
8
7
15

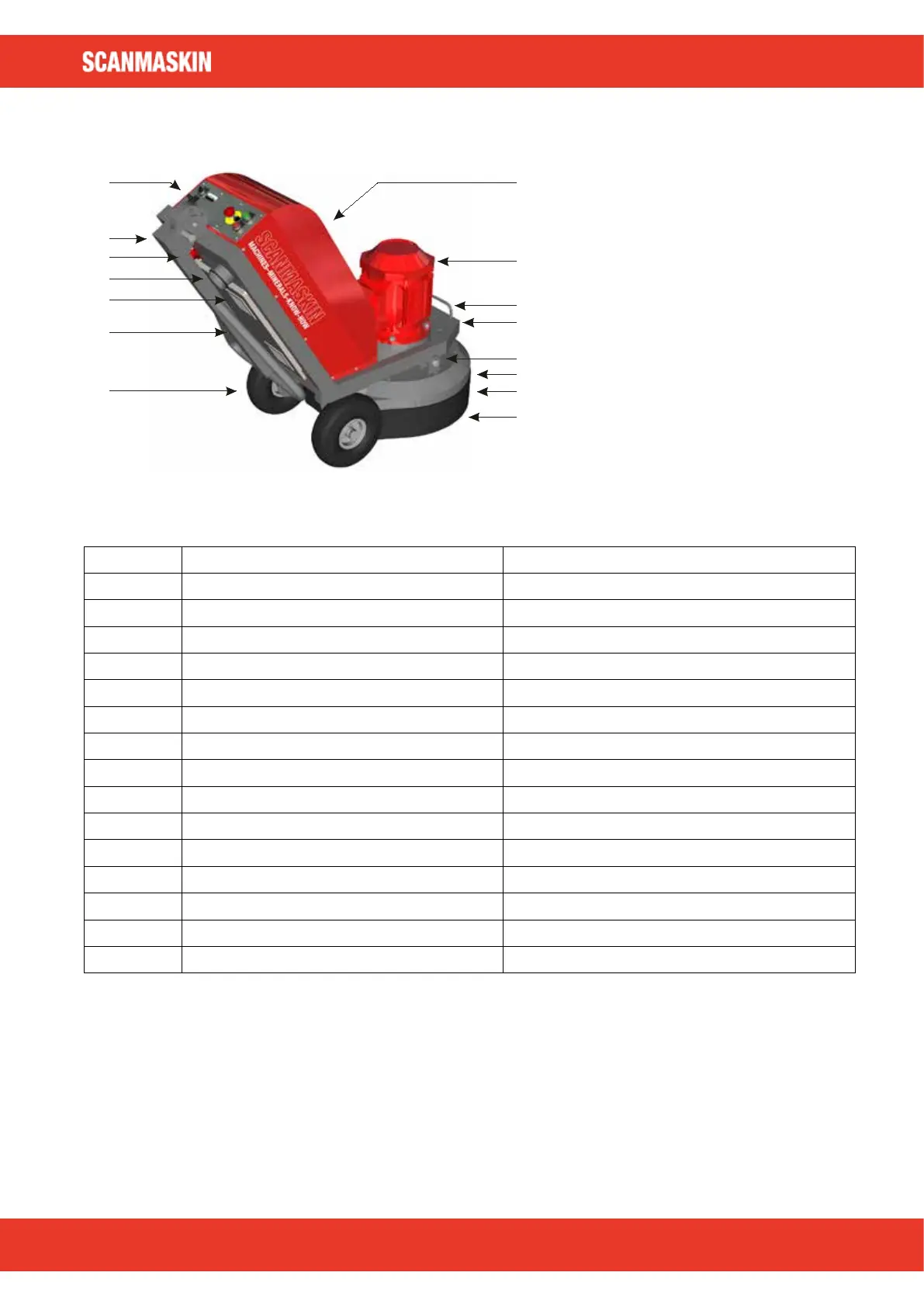

Abbildung 1.3 Übersicht der Scanmaskin 650
Position Beschreibung Referenz
1 Bedienfeld 4.3 Bedienfeld
2 Griff 560006
3 Stromanschluss 1.1 Elektrische Spezifikationen
4 Anschluss für Staubabsaugung 6.0 Ersatzteile
5 Systemlüfter 570151
6 Rad 560121
7 Schleifkopf 4.11 Werkzeugwechsel
8 Staubschutz 560008
9 Abdeckung 560007
10 Schraube 560109
11 Rahmen 560005
12 Hebegriff 3.3 Heben
13 Motor 1.1 Elektrische Spezifikationen
14 Abdeckung 560105
15 Schaltschrank 1.1 Elektrische Spezifikationen
Tabelle 1.3: Übersicht der Maschinenteile
80
