schunk.com XND.00005.022_A – 10/2018 18
9.4 Demontage / Montage
Das KSG Pendelplattensystem ist kompatibel zu allen KSG Standard-Spannern mit gleicher
Baugrösse.
Ein Um- beziehungsweise Rückbau erfolgt durch einfachen Backenwechsel. (siehe Seite 10)

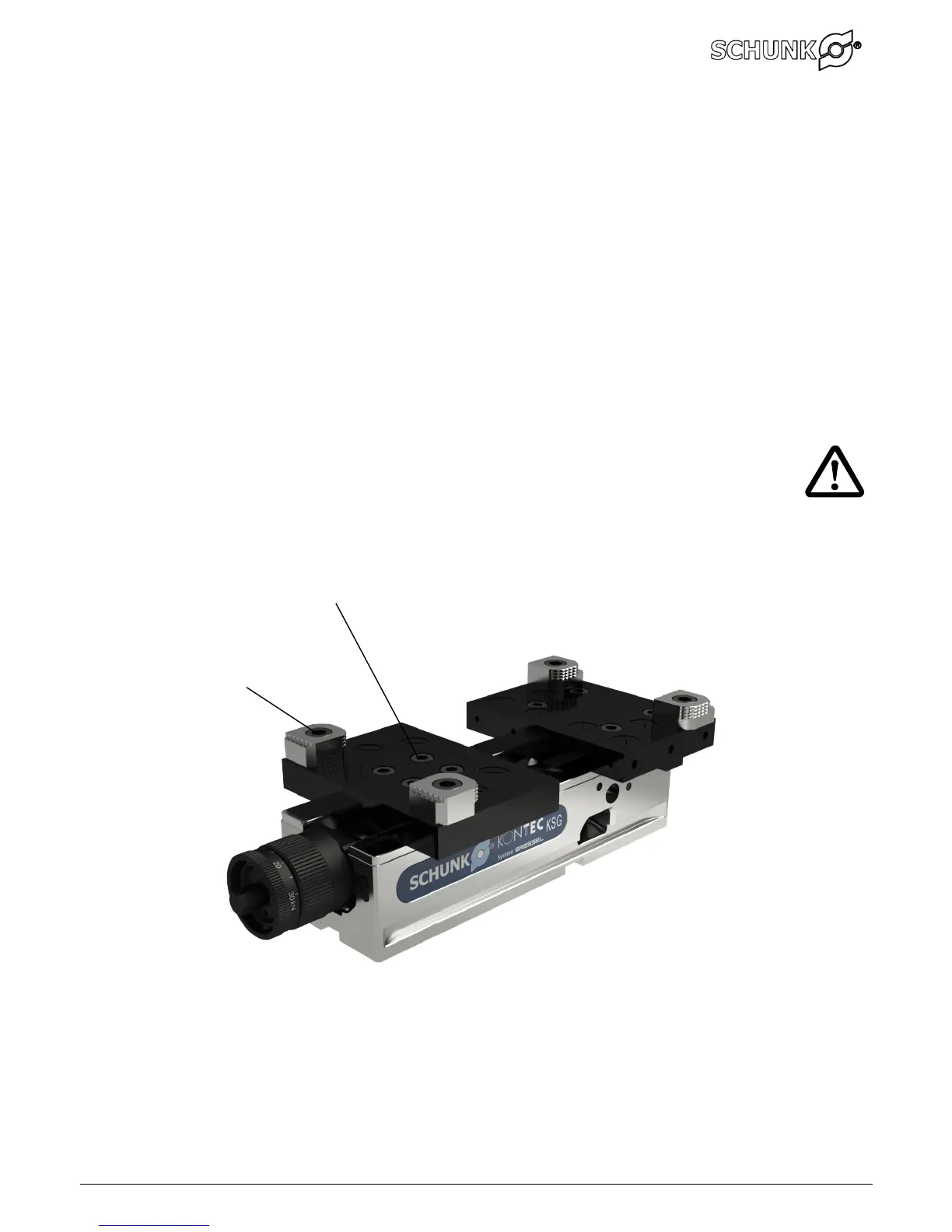

9.5 Montage der 6-fach Wendebacken
Montagepositionen der 6-fach Wendebacken bestimmen.
Beste Spannresultate werden erzielt, wenn das Werkstück so weit aussen wie möglich
gespannt wird.
Abdeckschrauben so versetzen, dass die gewählte Montageposition frei ist.
6-fach Wendebacken positionieren und die Zylinderschrauben M12 lose einschrauben.
6-fach Wendebacken auf die gewünschte Spannfläche drehen und Werkstück leicht
vorspannen, so dass die Spannflächen parallel am Werkstück anliegen.
Zylinderschrauben M12 der 6-fach Wendebacken mit 80 Nm festziehen.
Achtung:
Wenn die Spannflächen der Wendebacken nicht parallel zur Werkstückfläche
ausgerichtet sind, kann die 6-fach Wendebacke durch die Spannkraft gelöst
werden.
Anzugsmoment für die M12 Schrauben der 6-fach Wendebacke beträgt 80 Nm
60 Nm bei KSG 100 / 125
150 Nm bei KSG 160
80 Nm
