schunk.com XND.00005.022_A – 10/2018 19

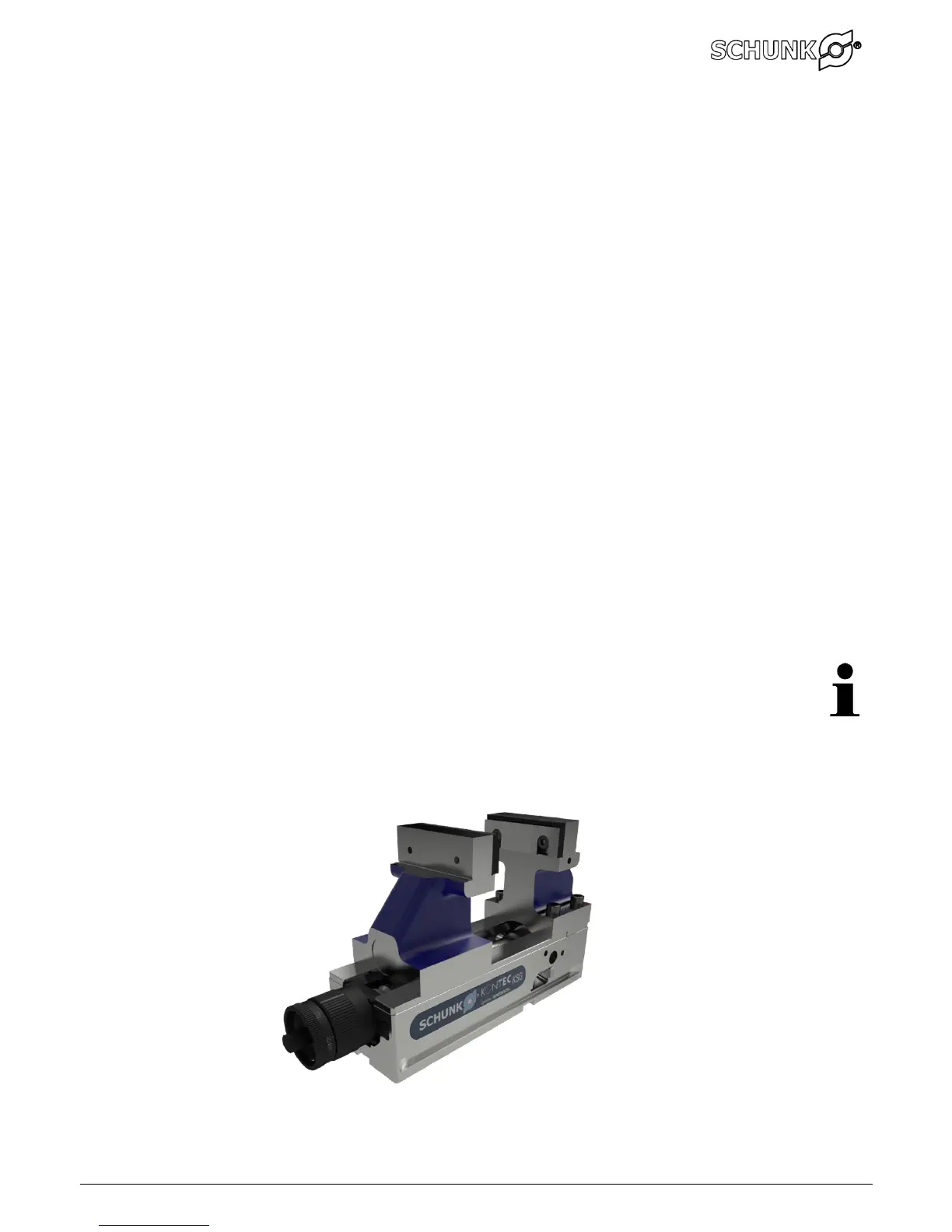

10 KSG-5A
10.1 Funktion
Durch die erhöhte Spannung kann das Werkstück besser auf einer 5-Achsenmaschine
bearbeitet werden.
Bei hohen Einspannungen wird die nominale Spannkraft durch erhöhte Reibkräfte in der
Spindelmutter um ca. 40% reduziert. Durch den Einsatz von Grip-Stufenbacken kann der
Verlust an Haftung zum grossen Teil kompensiert werden.
10.2 Wartung, Reinigung, Instandhaltung
Siehe Seite 12
10.3 Fehlersuche, Störungsbeseitigung
Siehe Seite 12 und 13
10.4 Demontage / Montage
Das KSG-5A System ist kompatibel zu allen KSG Standard mit gleicher Baugrösse.
Um- beziehungsweise Rückbau der Systembacke fest durch einfachen Backenwechsel.
(siehe Seite 10)
Um- beziehungsweise Rückbau der bewegliche 5A-Trägerbacke
Ausbau der Spindelbaugruppe. (siehe Seite 10)
Spindelbaugruppe aus der Spindelmutter (Pos. 40) drehen.
Spindelbaugruppe in die 5A-Trägerbacke eindrehen.
Einbau der Spindelbaugruppe. (siehe Seite 10)
Achtung:
Für den Umbau vom KSG-5A auf den KSG Standard wird eine Spindelmutter
(Pos. 40) benötigt.
