schunk.com XND.00005.022_A – 10/2018 21
11.3 Wartung, Reinigung, Instandhaltung
Siehe Seite 12
11.4 Fehlersuche, Störungsbeseitigung
Siehe Seite 12 und 13
11.5 Demontage / Montage
Der Hydraulikzylinder und die Spindelbaugruppen sind kompatibel zu allen KSG Standard 125
bzw. 160
Ein Um- beziehungsweise Rückbau erfolgt durch einfachen Austausch. (siehe Seite 10 und 14)
Ausnahme:

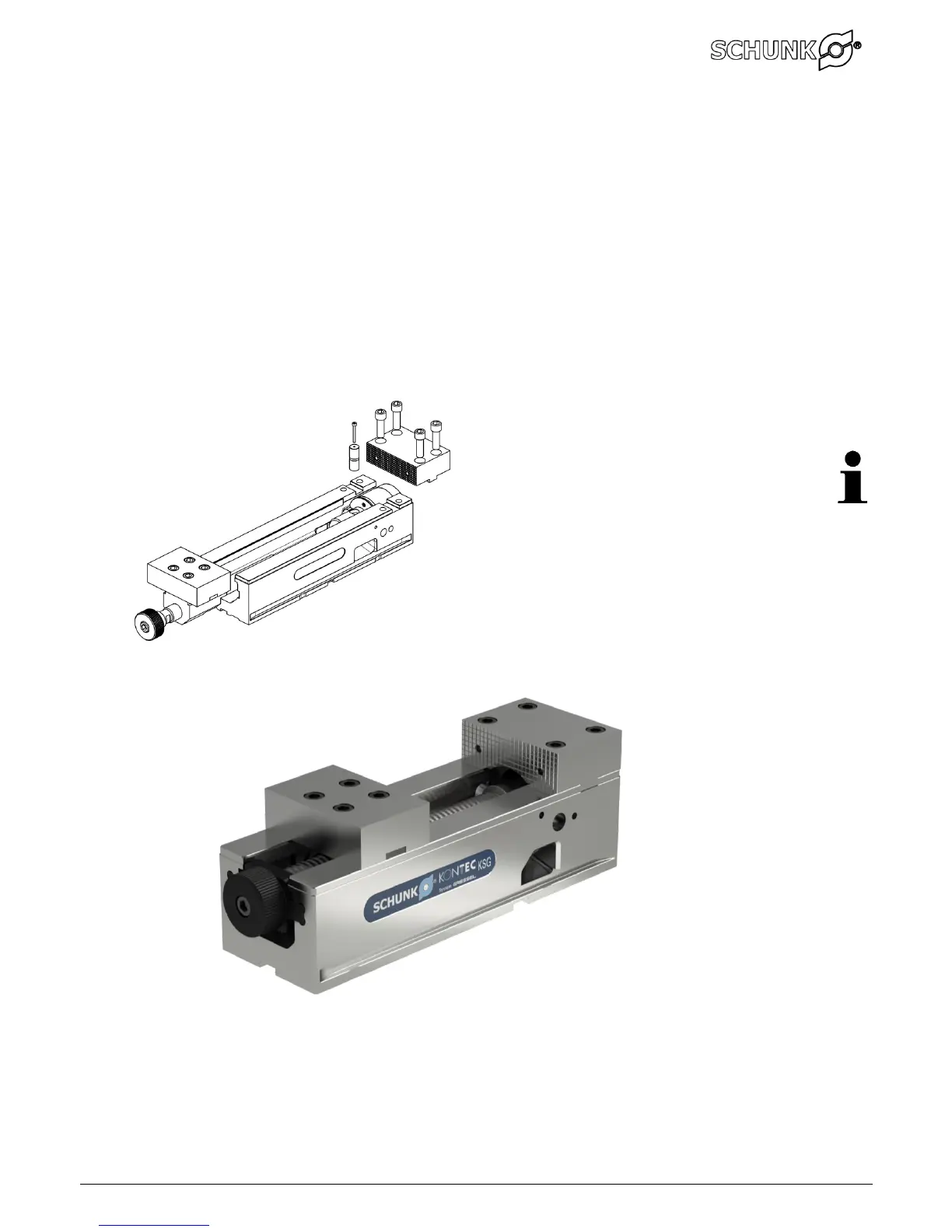

KSG 160-H, Aus- bzw. Einbau Spindelbaugruppe
Systembacke fest entfernen.
Kupplungsbolzen mit Hilfe einer Schraube M5
nach oben herausziehen.
Spindelbaugruppe mit beweglicher
Systembacke kann ausgebaut werden.
Einbau in umgekehrter Rheienfolge.
Schrauben M16, Anzugsmoment 150 Nm
