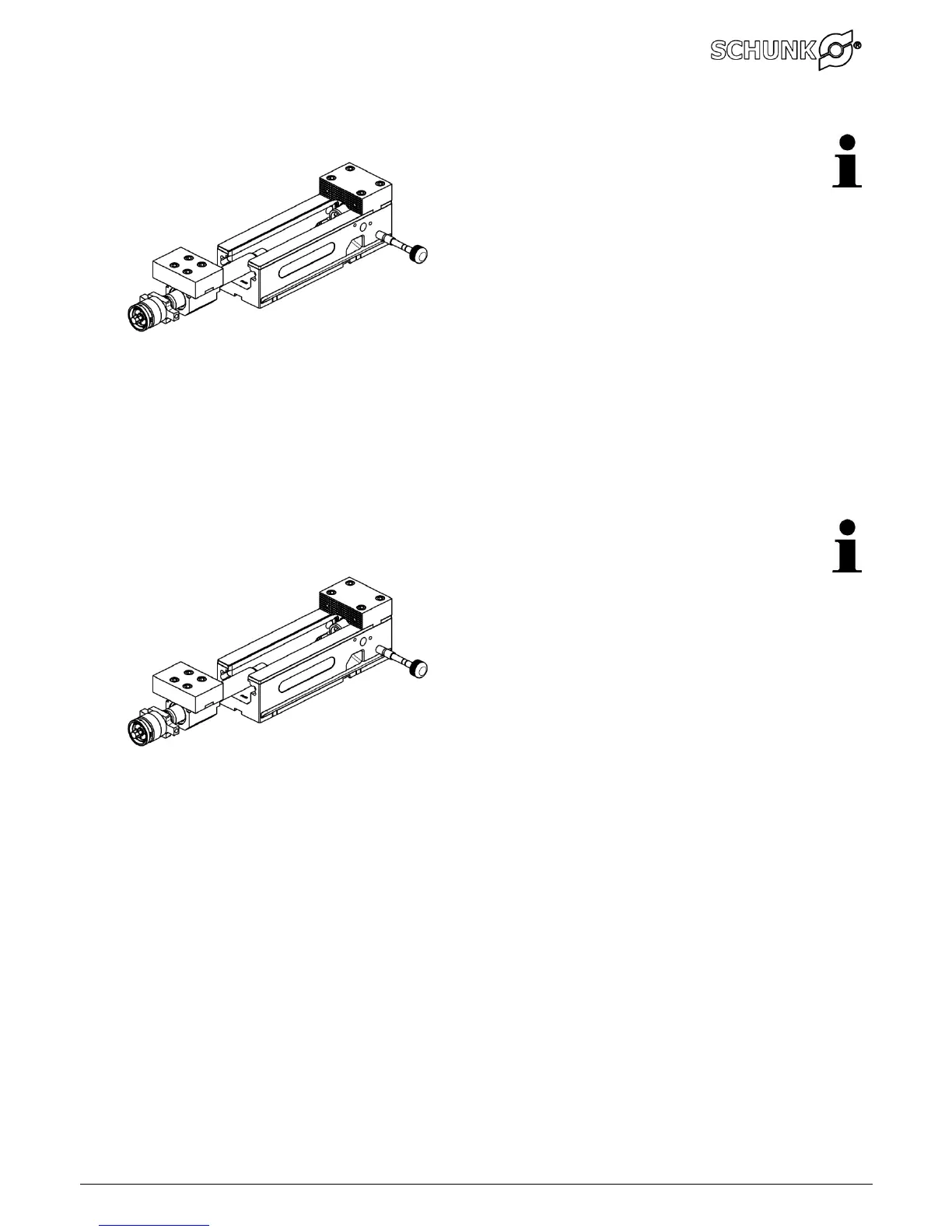

3.1.4 Ausbau der Spindelbaugruppe
 Mit dem Spannhebel den Sechskant der Spindel
an den linken Anschlag stellen und die
Spannweite auf min. 30 mm einstellen.
 Rändelstift (Pos. 120) vom Spannhebel
abschrauben, durch seitliche Bohrung des
Grundkörpers in das Gewinde des
Kupplungsbolzen (Pos. 70) einschrauben und
diesen herausziehen.
 Spindelbaugruppe kann nun für die Reinigung
oder Aufspannung des Grundkörpers
herausgezogen werden.
Hinweis: Der Kupplungsbolzen kann auch vertikal ausgebaut werden. Erst die feste
Systembacke entfernen. Spindel mit Spannhebel um 90° nach rechts drehen. Danach
kann der Kupplungsbolzen nach oben entfernt werden.
3.1.5 Einbau der Spindelbaugruppe
 Spindelbaugruppe in Grundkörper einfahren.
 Durch drehen am Rändelgriff sicherstellen, dass
die Bohrungen der mechanischen Kraftkassette
und die Spindelbaugruppe für den Einbau des
Bolzens zueinander fluchten.
 Kupplungsbolzen mit Werkzeug durch seitliche
Bohrung einbauen.
 Kontrollieren ob ein Einrasten des Bolzens in der
Zugstange spürbar ist.
 Markierung am Rändelstift (Pos. 120) muss
bündig mit der Seitenfläche des Grundkörpers
sein. (Je nach Baugrösse unterschiedlich)
 Optische Kontrolle von oben.
 Rändelstift entfernen und am Spannhebel
einschrauben.
3.1.6 Systembacken wechseln
 Schrauben lösen und Systembacken entfernen.
 Auflageflächen reinigen und ölen, z.B. mit MOTOREX Supergliss 68 K nach ISO VG 68.
 Gewünschte Systembacken aufsetzen und mit Original-Schrauben über Kreuz festziehen.
 Anzugsmomente: Baugrösse 100 und 125 = 60 Nm / Baugrösse 160 = 150 Nm.
3.1.7 Abdeckbleche
Eine Abdeckung ist nicht zwingend nötig da sich die Spindel beim Spannvorgang nicht dreht.
Für zusätzlichen Schutz ist im Lieferumfang ein Satz Abdeckbleche vorhanden.
Je nach Spannbereich die entsprechenden Blechgrössen wählen und in die V-Nut im
Grundkörper einklicken beziehungsweise beim KSG 160 von hinten einschieben und in der
Mutter einrasten.
Für grössere Spannbereiche können mehrere Bleche kombiniert werden. Ausbau der
Abdeckbleche durch untergreifen und nach oben herausziehen oder durch Ausbau der
Spindelbaugruppe.
