schunk.com XND.00005.022_A – 10/2018 45
13 Zertifikat / Certificat
Spannkräfte und Anzugsmomente / Clamping forces and torque

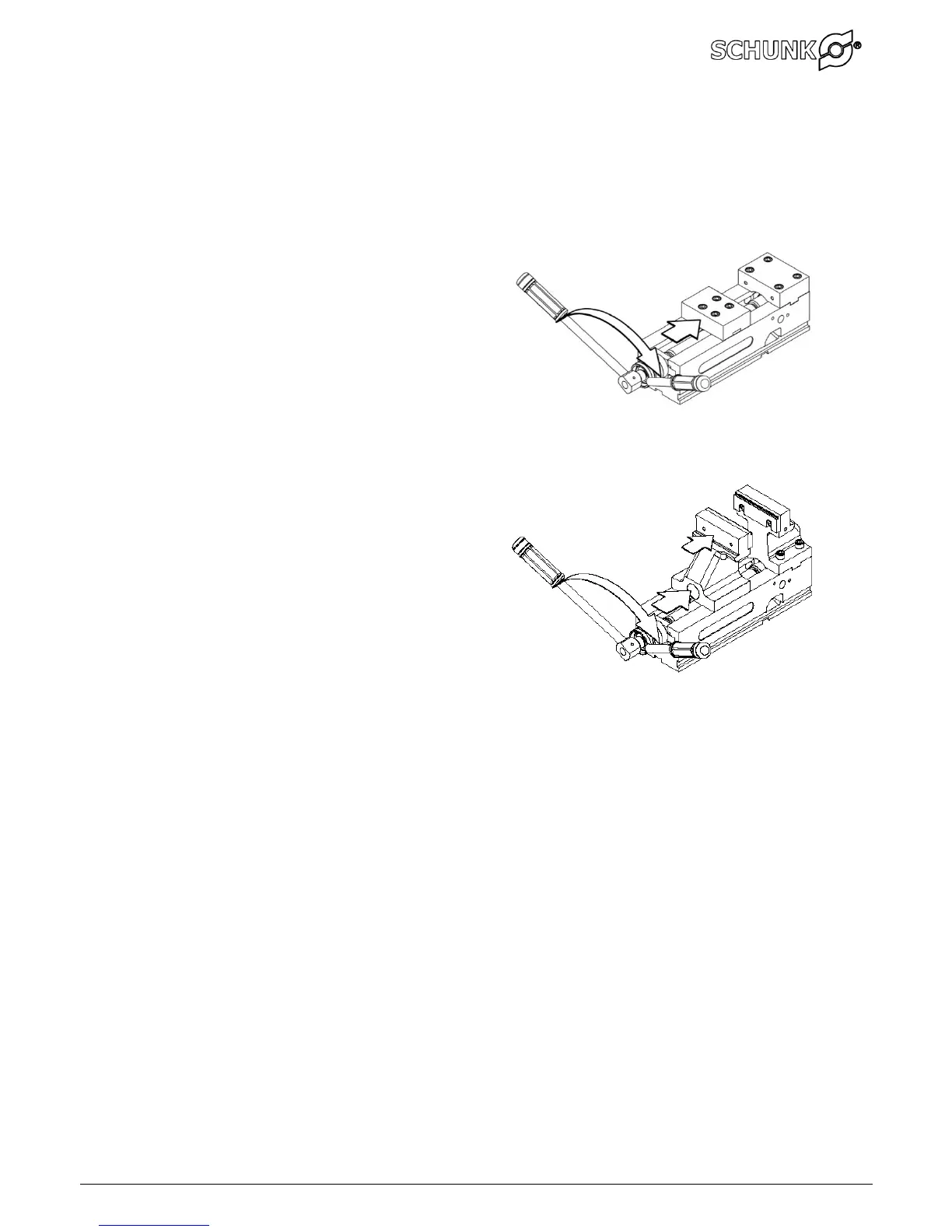

Der Drehwinkel am Spannhebel beträgt für die Spannung ca. 160° (Zustellung und Spannhub)
The turning angle at the clamping lever for the tension is approx. 160°
(closing and clamping action)
Max. Anzugsment am Spannhebel /
max. torque at clamping lever
KSG 100: M max. 37 ± 5 Nm
KSG 125: M max. 57 ± 5 Nm
KSG 160: M max. 62 ± 5 Nm
Max. Spannkraft (elektronisch gemessen)
Max. clamping force (measured electric)
KSG 100: F max. 30 ± 2 kN
KSG 125: F max. 40 ± 2 kN
KSG 160: F max. 40 ± 2 kN
KSG 100-5A: F max. 18 ± 2 kN
KSG 125-5A: F max. 24 ± 2 kN
KSG 160-5A: F max. 24 ± 2 kN
(Spannkraftverlust durch hohe Trägerbacken ca. 40%)
(loss of clamping force due to tall support jaws is approx. 40%)
