13.1 Winkligkeit / Angles
Nachdem der Spanner mit Spannpratzen befestigt wurde wird bei max. Spannkraft die
Rechtwinkligkeit der geschliffenen Spannfläche geprüft.
After the vice has been fixed with clamping claws, the perpendicularity of the ground
clamping surface is determined at max. clamping force tested.

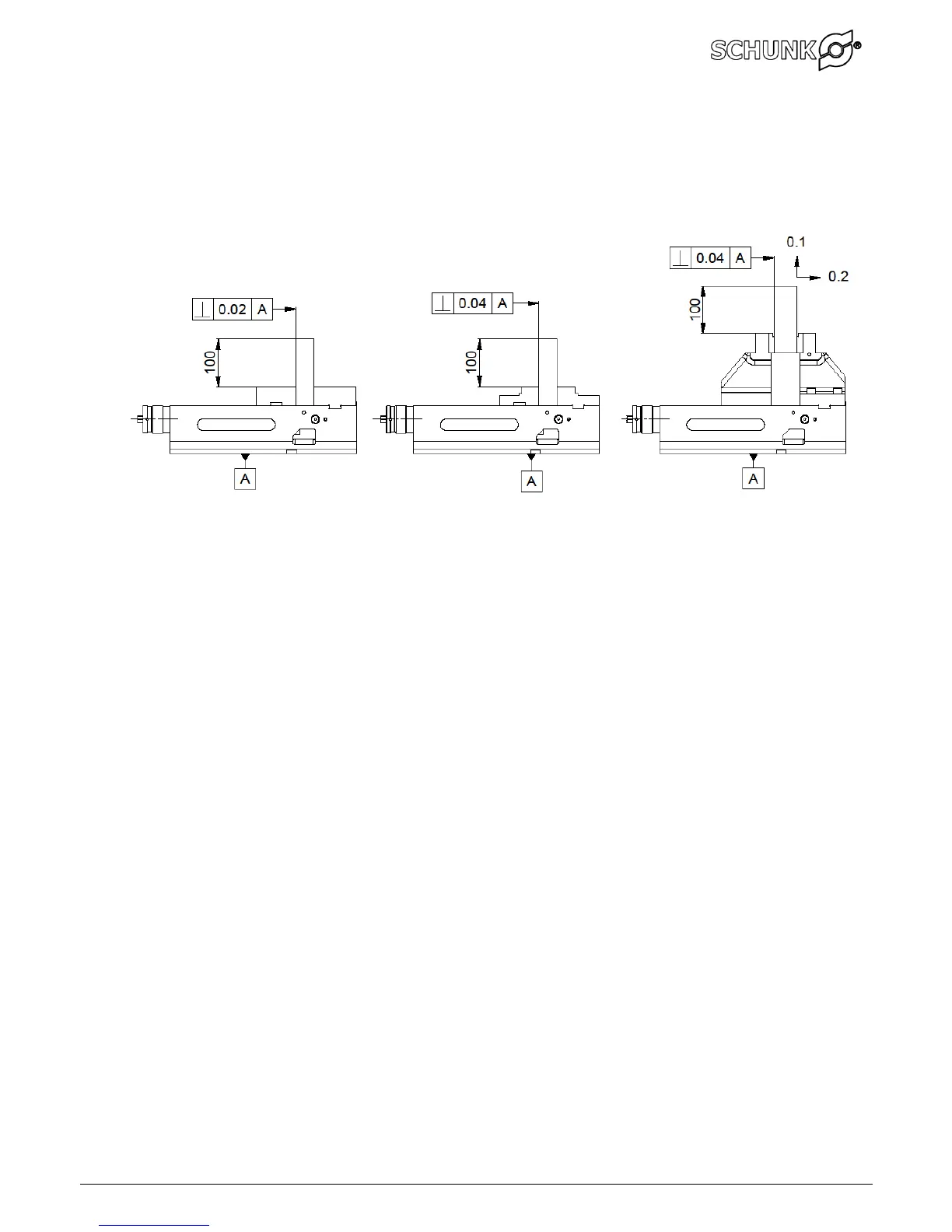

Winkelabweichung / Angle deviation
Standard-Wendebacken / Standard reversible jaws: 0.02 mm
Kombi-Wendebacken / Combi reversible jaws: 0.04 mm
5-Achs-Träerbacken / 5-axle support jaws: 0.04 mm
Werkstückabweichung nach Spannkraft-Aufbau bei der 5-Achs-Trägerbacke
Workpiece deviation after build-up of clamping force with 5-axle support jaw
Vertikal / Vertical: max. 0.1 mm
Horizontal / Horizontal: max. 0.2 mm
