170 •
5.2 Predisposizione al funzionamento dell'alloggiamento
del display (su tavolo)
ATTENZIONE!
Danni all'apparecchio
Una volta montato, l'adattatore angolare non
può più essere rimosso.
– Accertarsi prima del montaggio che
l'alloggiamento del display debba essere
installato su un tavolo.

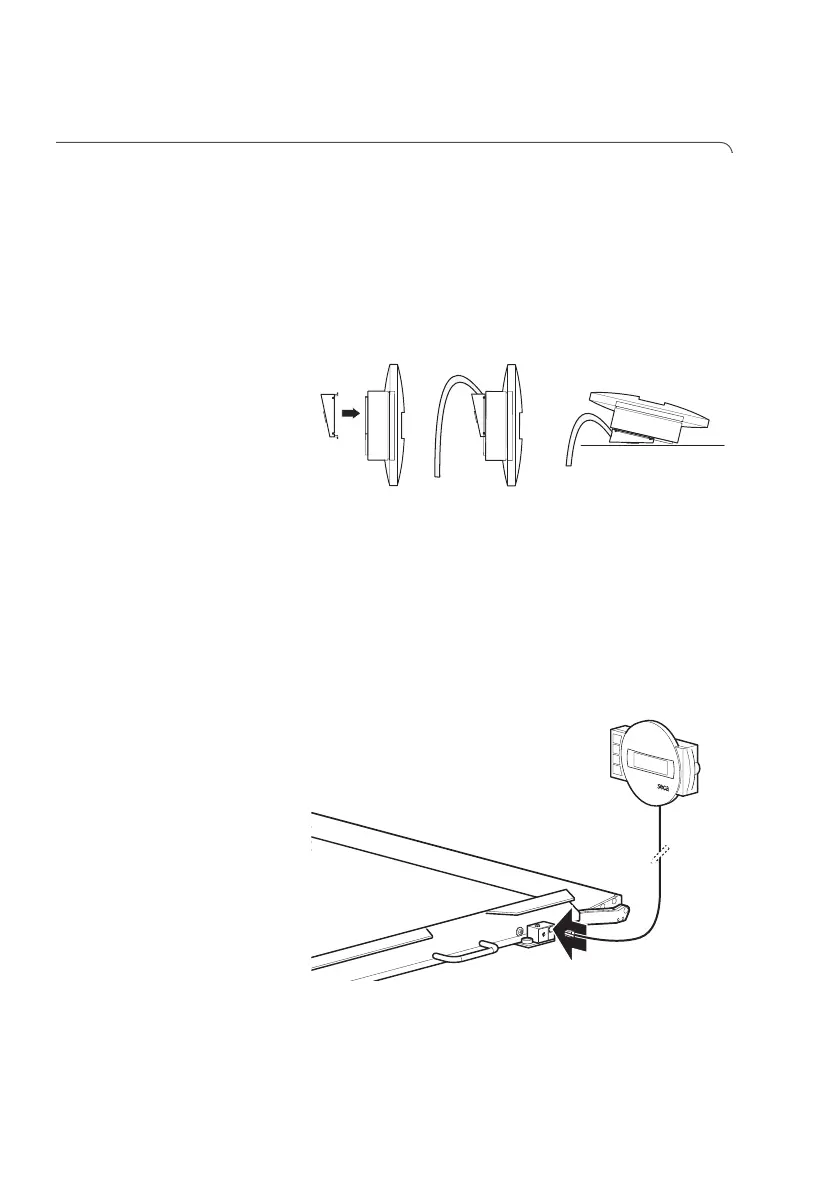

Montaggio
dell'adattatore angolare
1. Fissare l'adattatore angolare nella posizione
indicata presso l'alloggiamento del display.
2. Assicurarsi che il cavo di collegamento passi nella
scanalatura di guida dell'adattatore angolare.
3. Premere l'adattatore angolare contro
l'alloggiamento del display fino a udire lo scatto di
tutti e quattro i denti di incastro.
Connessione del cavo
di collegamento alla
piattaforma
INDICAZIONE:
selezionare il luogo di installazione tenendo
conto della lunghezza del cavo di collegamento
in modo da poter installare l'alloggiamento del
display su un piano di lavoro.
=>
=>
Click!
