Prima di cominciare veramente… • 173

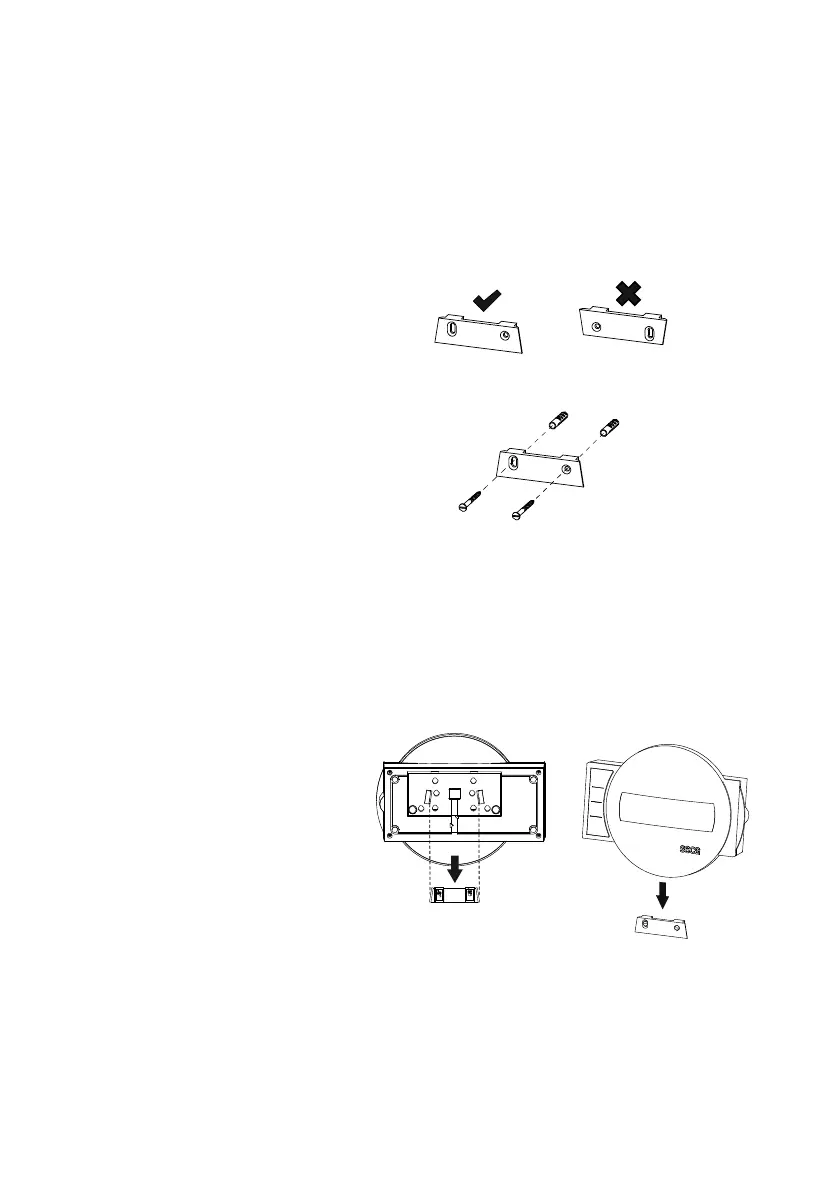

Montaggio del supporto
per parete
Scegliere come punto di montaggio una parete con
portata sufficiente. Per il montaggio su muratura mas-
siccia, utilizzare i tasselli standard in dotazione. Per
pareti con altre caratteristiche utilizzare i tasselli speciali
corrispondenti.
INDICAZIONE:
calcolare l'altezza di montaggio considerando la
lunghezza del cavo di collegamento.
1. Contrassegnare i fori all'altezza desiderata
orizzontalmente gli uni rispetto agli altri.
2. Forare con una punta di Ø 5mm.
3. Inserire i tasselli nei fori.
4. Avvitare saldamente il supporto per parete alla
parete rispettando il corretto orientamento.
Inserimento
dell'alloggiamento
del display nel supporto
per p
arete
Posizionare l'alloggiamento del display sul supporto
per parete, come illustrato nel disegno sopra.
Vista posteriore
(rappresentazione schematica)
