Mise en service de l'appareil • 47
Français
17-10-07-651-100a/07-2019S

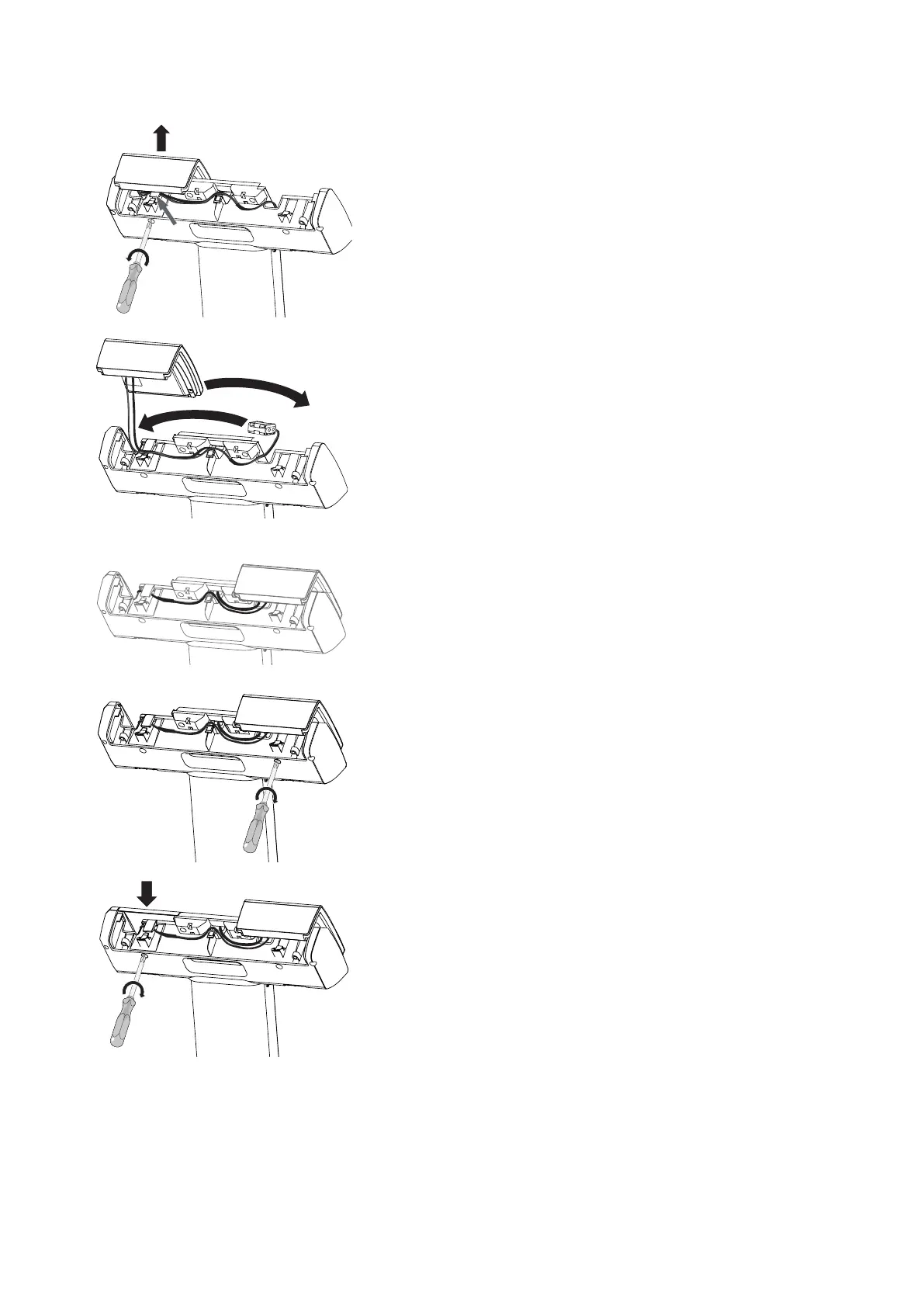

3. Démontez l'unité d'affichage :
a) Desserrer la vis cruciforme au dos de l'unité d'affichage
b) Si applicable, retirer l'attache au niveau de l'ergot de maintien du
câble
c) Sortir les câbles de l'ergot
d) Soulever l'unité d'affichage
4. Permutez la position de l'unité d'affichage et du support des piles :
a) Placer le support des piles à la nouvelle position
b) Placez l'unité d'affichage avec soin à la nouvelle position
5. Disposez le câble de manière qu'il ne dépasse pas du support
d'affichage.
REMARQUE :
Pour le montage côté droit : vous pouvez coincer tous les câbles sous
l'ergot de maintien, voire les fixer au moyen de l'attache.
6. Montez l'unité d'affichage :
a) Tenir l'unité d'affichage
b) Serrer la vis cruciforme au dos de l'unité d'affichage
7. Montez le couvercle du logement des piles :
a) Positionner le couvercle du logement des piles et le tenir
b) Serrer la vis cruciforme au dos du couvercle du logement des piles
