Seca 777 - Montar la Columna

Puesta en funcionamiento del aparato • 73
Español
17-10-07-651-100a/07-2019S

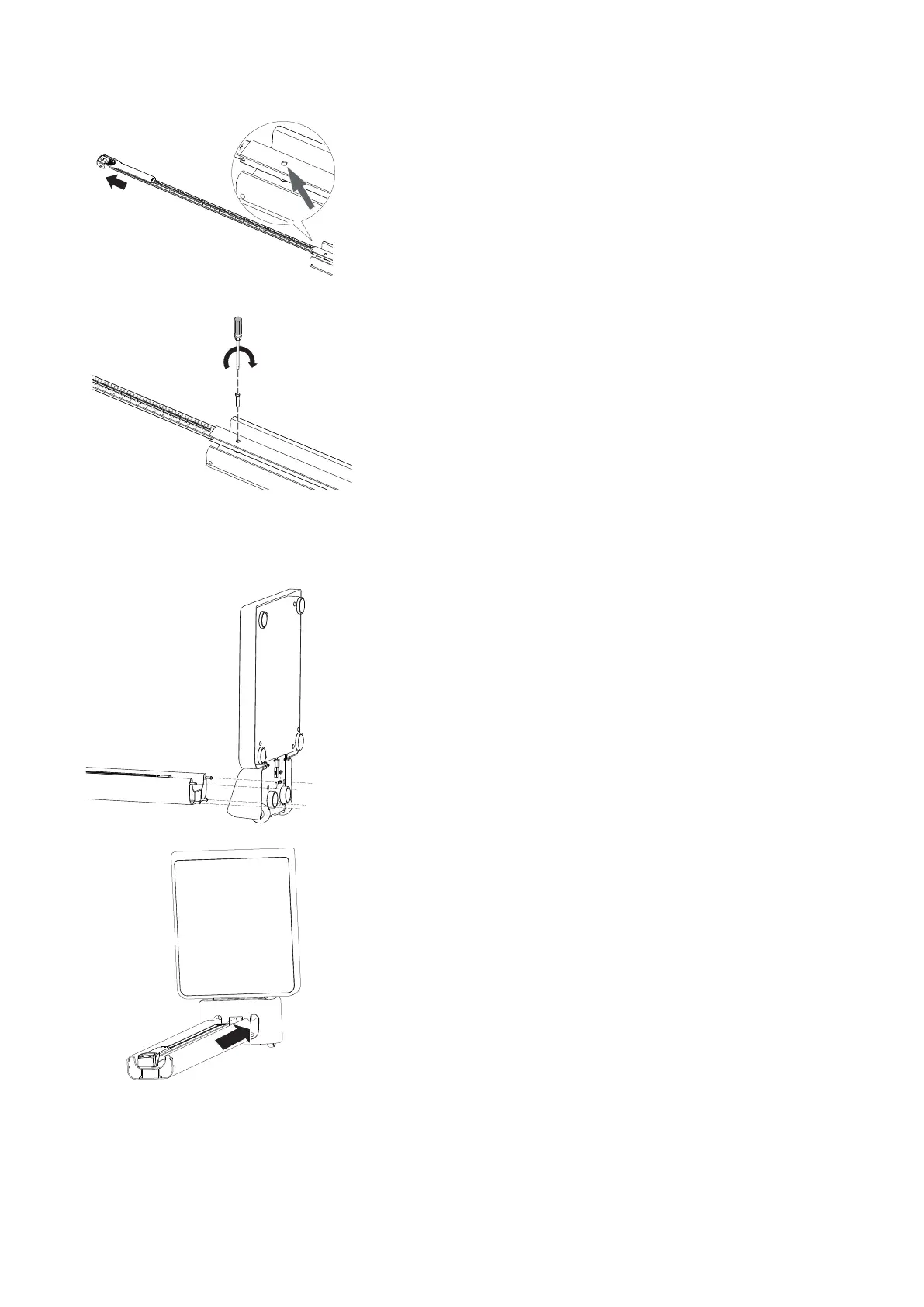

7. Saque el elemento telescópico superior lo suficiente para que el orificio de
montaje superior quede libre en el elemento telescópico inferior.
8. Ponga un tornillo de cabeza ranurada en el orificio de montaje superior y
el casquillo distanciador situado debajo.
9. Apriete el tornillo de cabeza ranurada.
10. Deslice el elemento telescópico hasta la posición más baja.
Montar la columna Para montar la columna en la plataforma de pesaje, proceda del modo
siguiente:
1. Coloque la columna en el suelo y ponga la plataforma de pesaje en la
posición que se muestra en la imagen.
2. Sujete firmemente la plataforma de pesaje.
3. Introduzca la columna con el tallímetro en las entalladuras del alojamiento
de la columna, situado en la plataforma de pesaje.
Los tornillos de la columna sobresalen en la parte inferior de la plataforma
de pesaje.
