Seca 777 - Montar el Cabezal de Visor

74 •
17-10-07-651-100a/07-2019S

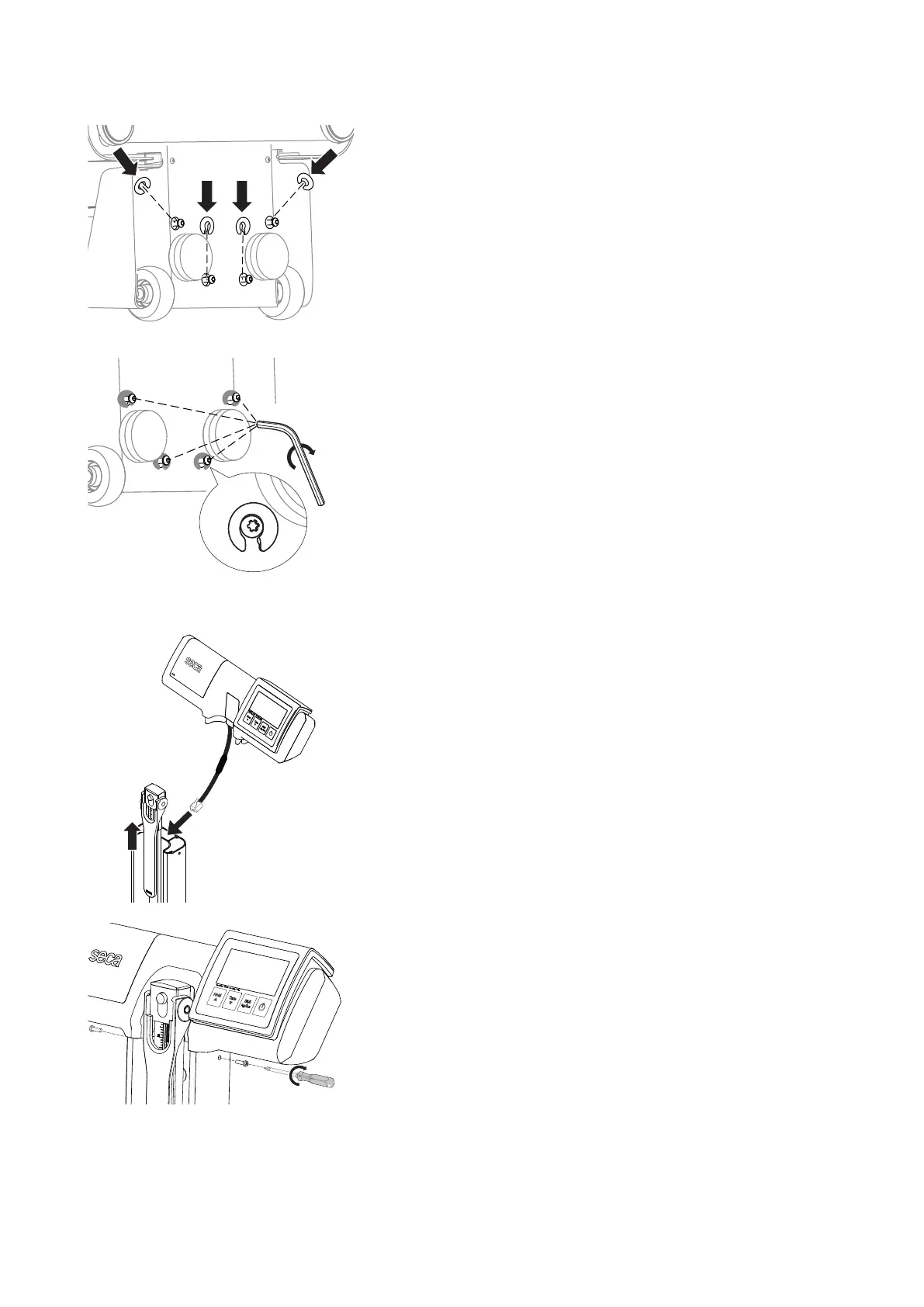

4. Coloque una arandela de seguridad en cada orificio de los tornillos.
17-10-07-651-100a/07-2019S
5. Apriete los tornillos con el destornillador acodado T20 incluido (par de
apriete recomendado: 3 Nm).
6. Coloque la estación de medición en posición vertical.
Montar el cabezal de visor Para montar el cabezal de visor en la columna, proceda del modo siguiente:
1. Saque el elemento telescópico superior del tallímetro aprox. 10 cm.
2. Pase el cable de conexión del cabezal de visor a través del canal central
de la columna, hasta la parte inferior del aparato.
3. Instale el cabezal de visor en la columna.
4. Deslice el elemento telescópico hasta la posición más baja.
5. Coloque un tornillo de cabeza en cruz en cada uno de los orificios de la
columna.
6. Apriete los tornillos de cabeza en cruz.
7. Coloque la estación de medición horizontalmente en el suelo, con la
unidad de visor hacia arriba.
