Seca 777 - Montar el Aparato; Herramientas Necesarias; Montar el Tallímetro

72 •
17-10-07-651-100a/07-2019S
4.2 Montar el aparato
NOTA:
• Realice el montaje con ayuda de otra persona.
• Recomendamos colocar los componentes en el suelo y enderezar el
aparato después de haber montado el tallímetro y la columna.
Herramientas necesarias Además de las incluidas en el volumen de suministro, necesitará las
herramientas siguientes:

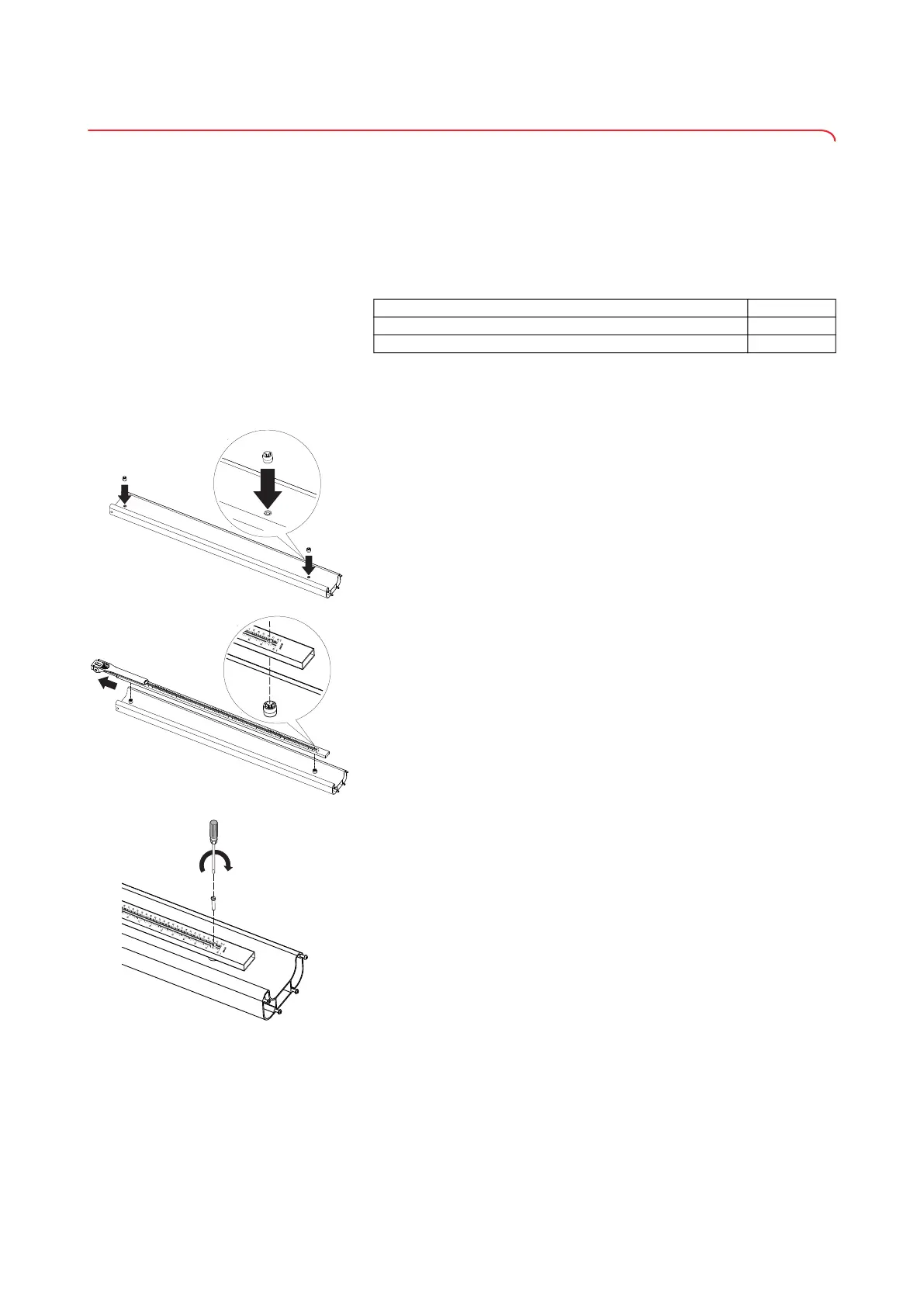

Montar el tallímetro Para montar el tallímetro en la columna, proceda del modo siguiente:
1. Coloque la columna en el suelo.
2. Ponga los casquillos distanciadores en los orificios de la columna.
3. Saque el elemento telescópico superior lo suficiente para que el orificio de
montaje inferior quede libre en el elemento telescópico inferior.
4. Coloque el tallímetro sobre los casquillos distanciadores, como se mues-
tra en la imagen.
5. Ponga un tornillo de cabeza ranurada en el orificio de montaje inferior y el
casquillo distanciador situado debajo.
6. Apriete el tornillo de cabeza ranurada.
Herramienta Tamaño
Destornillador de cabeza ranurada 1x5,5 mm
Destornillador de cabeza en cruz PH 2
