14
Français
Entrées et sorties
Entrée audio de l'émetteur UR1
Connecteur : Connecteur mâle miniature à 4 broches (TA4M)
Configuration d'entrée : Asymétrique, active
Impédance réelle : >1 MW
Niveau d'entrée
maximum :
1 kHz, 1% THD
+10 dBu (Sensibilité 0 dB)
+20 dBu (Sensibilité –10 dB)
Connecteur TA4M
Repérage des broches :
Broche 1 : Masse
Broche 2 : Polarisation de +5 V c.c.
Broche 3 : Audio
Broche 4 : Charge active (sur la carte principale)
reliée à la masse.
(Sur le câble d'adaptateur d'instrument, la broche 4
est isolée)
Entrée audio de l'émetteur UR2
Configuration d'entrée : Asymétrique, active
Impédance réelle : >1 MW
Niveau d'entrée maximum :
1 kHz, 1% THD
+4.8 dBu
Sortie HF de l'émetteur UR1, UR1M
Connecteur : SMA
Impédance réelle : 50 W
Repérage des broches : Capot = masse
Centre = signal

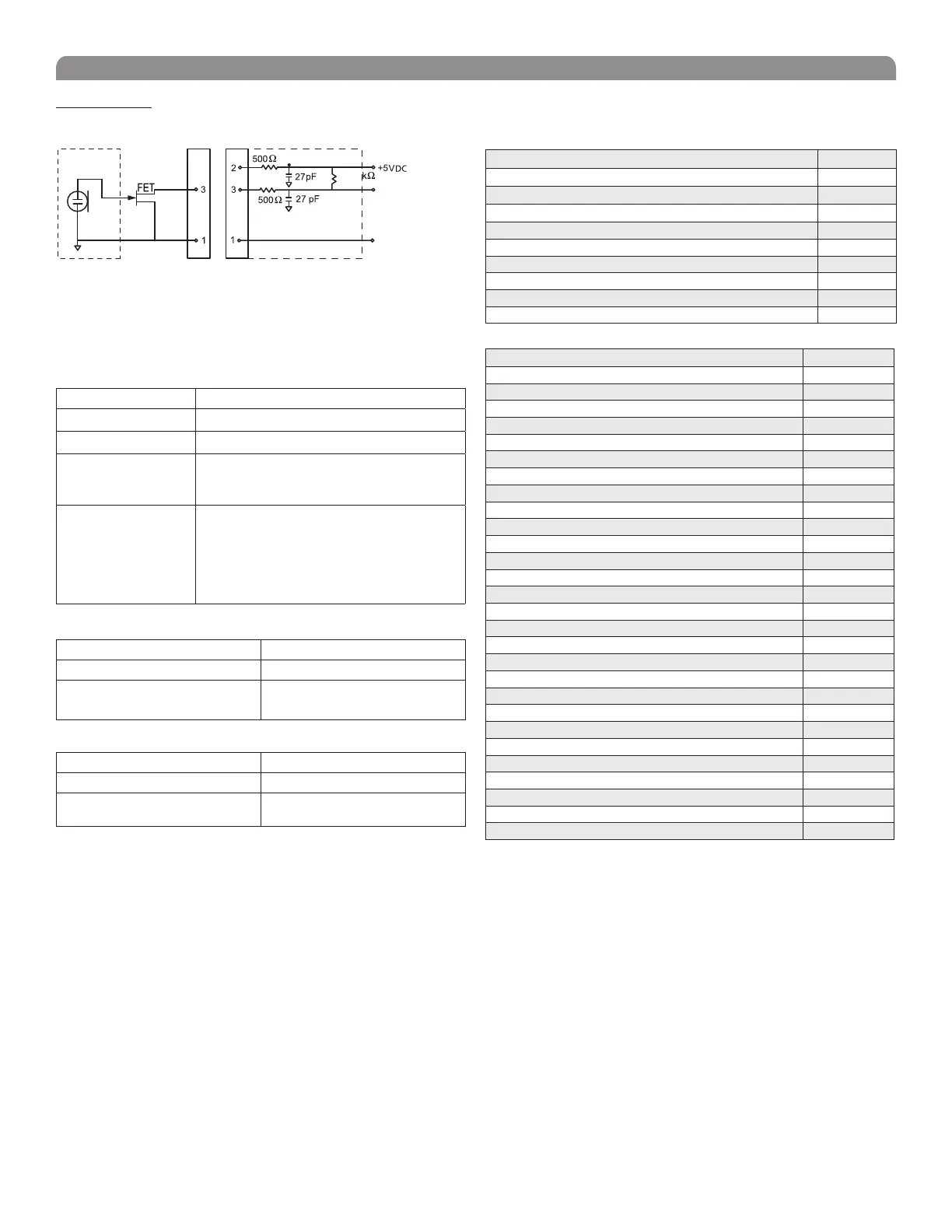

Câblage de LEMO
Connecteur
Connecteur
CARTE DU JACK DE MICRO
UR1M LEMO
FVB.00.303 XRB.00.303
8.2
ÉLÉMENT
MICROPHONE
Audio
Masse
Pièces de rechange et accessoires
Accessoires fournis
Pince micro pour émetteur main (UR2)
WA371
K
it de matériel, connecteur à verrouillage
WA340
Sac à glass
ière (UR1)
26A13
Sac à glass
ière (UR2)
26A14
Antenne (UR1, UR1M) 470 à 530 MHz UA700
Antenne (UR1, UR1M) 518 à 578 MHz UA710
Antenne (UR1, UR1M) 578 à 698 MHz UA720
Antenne (UR1, UR1M) 740 à 865 MHz UA730
Antenne (UR1, UR1M), 944 à 952 MHz UA740
Mallette de transport pour émetteur 95C9053
Accessoires en option
Capsule SM58 avec grille
RPW112
Capsule SM86 avec grille RPW114
Capsule BETA 58 avec grille RPW118
Capsule BETA 87A avec grille RPW120
Capsule BETA 87C avec grille RPW122
Capsule SM87A avec grille RPW116
Capsule KSM9/SL avec grille RPW180
Capsule KSM9HS avec grille (champagne, condensateur) RPW182
Capsule KSM9/BK avec grille RPW184
Capsule KSM9HS avec grille (noire, condensateur) RPW186
Grille argent mat (SM58) RK143G
Grille argent mat (SM86) RPM266
Grille argent mat (BETA 58) RK265G
Grille nore (SM87) RK214G
Grille argent mat (BETA 87A) RK312
Grille argent mat (BETA 87C) RK312
Grille noire (BETA 58) RK323G
Grille nore (BETA 87A/BETA 87C) RK324G
Grille champagne (KSM9/SL) RPM260
Grille noire (KSM9/BK) RPM264
Bonnette anti-vent Popper Stopper A85WS
Pince pour ceinture, UR1 44A8031
Sacoche pour système boîtier ceinture (noire), UR1 WA580B
Sacoche pour système boîtier ceinture (blanche), UR1 WA580W
Sacoche pour système boîtier ceinture (noire), UR1M WA581B
Sacoche pour système boîtier ceinture (blanche), UR1M WA581W
Kit de conversion Lemo 3 broches, UR1M WA335
Bouton de coupure pour émetteur de poche WA661
Bouton de coupure pour deux émetteurs de poche WA662
Spécifications pour les architectes et les ingénieurs
Le système sans fil doit fonctionner sur la bande UHF entre 470-865 et 944-952 MHz, dont la gamme spécifique varie en fonction de la région de
l'utilisateur. Le système doit comporter une option permettant de modifier la fréquence de fonctionnement pour éviter les parasites HF, autorisant le
fonctionnement simultané d'un maximum de 160 systèmes sur le même emplacement. Des programmes d'installation de fréquences, de canaux et de
groupes préconfigurés doivent être disponibles pour s'assurer que les systèmes multiples fonctionnant simultanément ne rencontrent aucun parasite.
Tous les émetteurs doivent être alimentés par deux piles AA ou AAA et comporter un interrupteur de marche/arrêt (on/off). L'émetteur boîtier ceinture
sera équipé d'une DEL pour indiquer sa mise sous tension. Les émetteurs disponibles doivent comporter : un émetteur boîtier ceinture à utiliser avec des
guitares électriques, des basses et d'autres instruments électriques, ainsi qu'un microphone à main pour le chant. Les émetteurs doivent être équipés d'un
convertisseur continu-continu pour garantir le maintien de performances constantes, même si la tension des piles change.
Le récepteur doit être équipé d'un écran à cristaux liquides à menus et programmable par l'utilisateur affichant le groupe, le canal, la fréquence, le nom,
le niveau du squelch et l'état verrouillé/déverrouillé. Le système doit utiliser la technologie de circuit MARCAD
pour assurer une meilleure réception,
réduire les pertes de niveau du signal et atteindre le meilleur rapport signal/bruit. Un squelch à contrôle de bruit et à pilote tonal doit être intégrés au
système pour fournir une qualité sonore optimale et réduire les bruits indésirables. Le récepteur doit comporter des vumètres HF doubles (un pour
chaque antenne), un vumètre de niveau audio et un connecteur d'interface réseau pour surveiller et contrôler l'ordinateur. Le récepteur doit être équipé
d'une commande de volume et d'une commande de squelch réglable.
Le système doit être le système UHF-R sans fil de Shure.
