21
Deutsch
Eingänge und Ausgänge
UR1-Senderaudioeingang
Stecker: 4-Pin-Mini-Stecker (TA4M)
Eingangskonfiguration: Unsymmetrisch, aktiv
TA4M-Stecker
Pinbelegungen:
>1 MW
Maximaler Eingangspegel:
1 kHz, 1% THD
+10 dBu (Empfindlichkeit 0 dB)
+20 dBu (Empfindlichkeit –10 dB)
TA4M-Stecker
Pinbelegungen:
Pin 1: Masse
Pin 2: +5 V DC Bias-Vorspannung
Pin 3: Audio
Pin 4: durch aktive Last (auf Hauptplatine) mit Masse
verbunden.
(am Instrumentadapterkabel bleibt
Pin 4 unbelegt)
UR2-Senderaudioeingang
Eingangskonfiguration: Unsymmetrisch, aktiv
Eingangsimpedanz: >1 MW (aktive Last)
Maximaler Eingangspegel:
1 kHz, 1% THD
+4.8 dBu

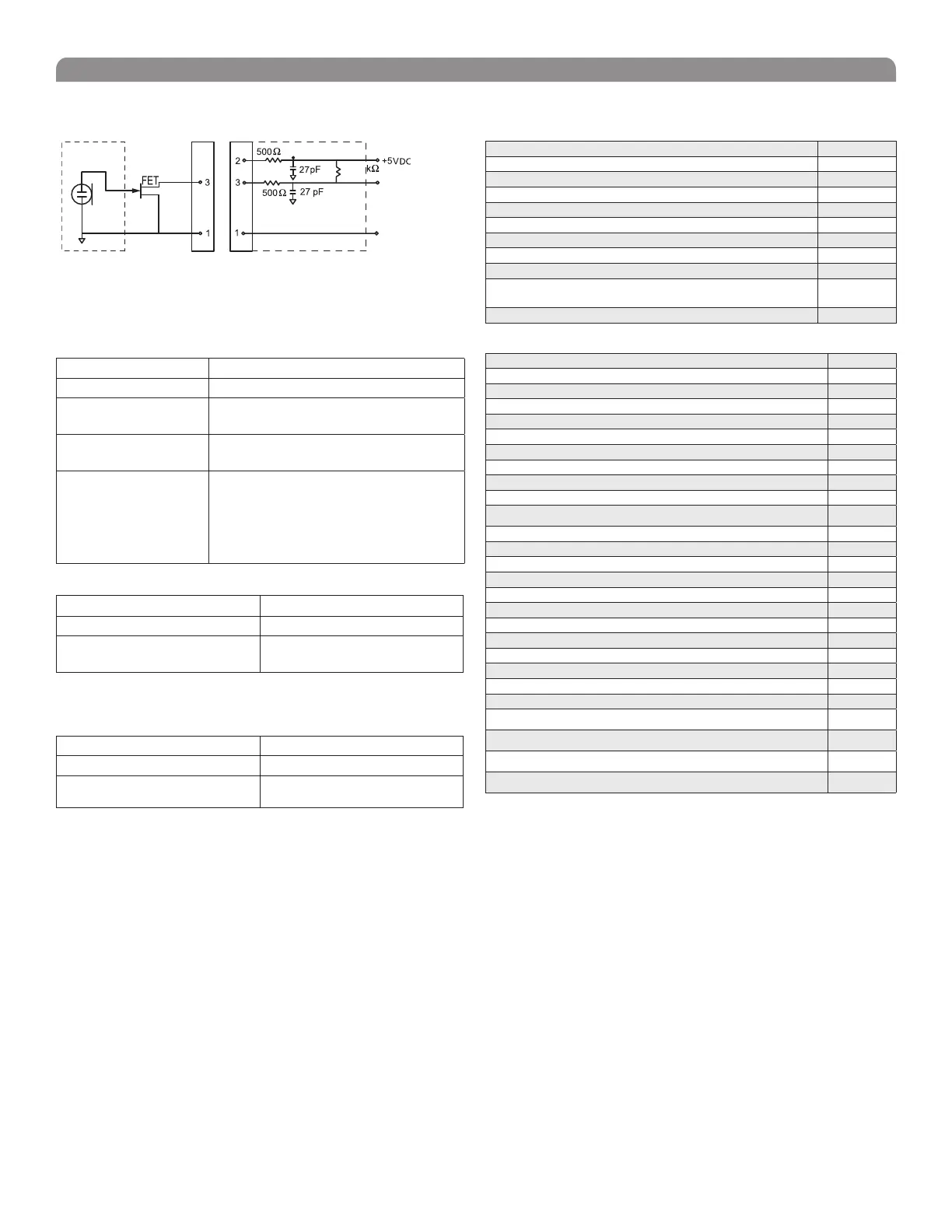

Pinbelegung LEMO
SteckerStecker
FVB.00.303 XRB.00.303
8.2
MIKROFONELEMENT
UR1M LEMO
MIK.EINGANGSPLATINE
Audio
Masse
UR1 Sender-HF-Ausgang
Stecker: SMA
Eingangsimpedanz: 50 W
Pinbelegungen: Gehäuse = Masse
Mitte = HF-Signal
Ersatzteile und Zubehör
Mitgeliefertes Zubehör
Mikrofonklammer (UR2) WA371
Adapter-Kit für verschraubbaren Stecker WA340
Reißverschlusstasche (UR1) 26A13
Reißverschlusstasche (UR2) 26A14
Antenne (UR1, UR1M), 470-530 MHz UA700
Antenne (UR1, UR1M), 518-578 MHz UA710
Antenne (UR1, UR1M), 578-698 MHz UA720
Antenne (UR1, UR1M), 740-865 MHz UA730
Antenne (UR1, UR1M), 944-952 MHz UA740
Zwei Antennen (UR4), genaue Modellnummer
frequenzbandabhängig (siehe Tabelle)
UA820
Tragekoffer für Hand- und/oder Taschensender 95A9053
Sonderzubehör
SM58 Mikrofonkopf mit Grill RPW112
SM86 Mikrofonkopf mit Grill RPW114
BETA 58 Mikrofonkopf mit Grill RPW118
BETA 87A Mikrofonkopf mit Grill RPW120
BETA 87C Mikrofonkopf mit Grill RPW122
SM87A Mikrofonkopf mit Grill RPW116
KSM9/SL Mikrofonkopf mit Grill RPW180
KSM9HS Mikrofonkopf mit Grill (champagne, kondensator) RPW182
KSM9/BK Mikrofonkopf mit Grill RPW184
KSM9HS Mikrofonkopf mit Grill (schwarz, kondensator) RPW186
Mattsilberner Grill (SM58) RK143G
Mattsilberner Grill (SM86) RPM266
Mattsilberner Grill (BETA 58) RK265G
Schwarzer Grill (SM87) RK214
Mattsilberner Grill (BETA 87A) RK312
Mattsilberner Grill (BETA 87C) RK312
Schwarzer Grill (BETA 58) RK323G
Schwarzer Grill (BETA 87A/BETA 87C) RK324G
Gürtelclip 44A8031
Taschensenderbeutel (schwarz), UR1 WA580B
Taschensenderbeutel (weiß), UR1 WA580W
Gürteltasche für Taschensender (schwarz) WA581B
Gürteltasche für Taschensender (weiß) WA581W
Popper Stopper™ Windschutz A85WS
3-poliger Mini-Lemo-Umrüstsatz WA335
Mute-schakelaar voor bodypack WA661
Mute-schakelaar voor twee bodypacks WA662
Daten für Ausschreibungstexte
Das Drahtlossystem wird im UHF-Band zwischen 470-865 MHz und 944-952 MHz betrieben, wobei der jeweils nutzbare Bereich vom Standort des
Betreibers und dessen Betriebsgenehmigungen abhängt. Das System verfügt über die Option, die Sendefrequenz zu ändern, um HF-Störungen zu ver-
meiden, wodurch bis zu 160 Systeme gleichzeitig am selben Ort betrieben werden können. Vorkonfigurierte Gruppen von Kanälen sind verfügbar, um
sicherzustellen, dass mehrere Systeme einander nicht gegenseitig stören.
Alle Sender werden durch 2 LR6-Mignonzellen gespeist und verfügen über einen An/Aus-Schalter. Der Taschensender verfügt über eine Power-LED.
Die verfügbaren Sender umfassen: einen Taschensender zur Verwendung mit elektrischen Gitarren und anderen elektrischen Instrumenten sowie einen
Handsender für Sänger. Die Sender verfügen über einen Gleichspannungswandler, um konstante interne Versorgungsspannung sicherzustellen, selbst
wenn sich die Batteriespannung ändert.
Der Empfänger verfügt über eine vom Benutzer programmierbare, menügesteuerte LCD-Anzeige, die Gruppe, Kanal, Frequenz,
Name, Pegel der Rauschsperre sowie den Zustand der Sperrfunktion anzeigt. Das System verwendet MARCAD
®
-Technologie, um den
Empfang zu verbessern, Signalaussetzer minimal zu halten und den bestmöglichen Signalrauschabstand zu erzielen. Ein Equalizer, eine Pilottonsteuer-
ung und eine Rauschsperre sind in das System integriert, um optimale Audioqualität zu erzielen und unerwünschte Geräusche minimal zu halten. Der
Empfänger verfügt über zwei HF-Pegelanzeigen (eine für jede Antenne), eine Audiopegelanzeige und eine Netzwerkschnittstelle zur Steuerung und Über-
wachung durch den Computer. Der Empfänger verfügt über einen Lautstärkeregler und eine einstellbare Rauschsperre.
Bei dem System handelt es sich um das Drahtlossystem Shure UHF-R.
