28
Español
Entradas y salidas
Entrada de audio de transmisor UR1
Conector: Conector macho miniatura de 4 clavijas (TA4M)
Configuración de
entrada:
Desequilibrada, activa
Nivel máximo de Entrada:
1 kHz, 1% THD
+10 dBu (0 dB sensibilildad)
+20 dBu (–10 dB sensibilidad).
Conector TA4M
Designación de clavijas:
Clavija 1: Tierra
Clavija 2: Polarización de +5 VCC
Clavija 3: Audio
Clavija 4: Conectada a tierra a través de la carga
activa (en la tarjeta principal).
(En el cable adaptador para instrumento, la clavija
4 flota)
Entrada de audio del transmisor UR2
Configuración de entrada: Desequilibrada, activa
Impedancia real: >1 MW
Nivel máximo de entrada:
1 kHz, 1% THD
+4.8 dBu
Salida de RF del transmisor UR1, UR1M
Conector: SMA
Impedancia real: 50 W
Designación de clavijas: Casco = Tierra
Centro = Señal

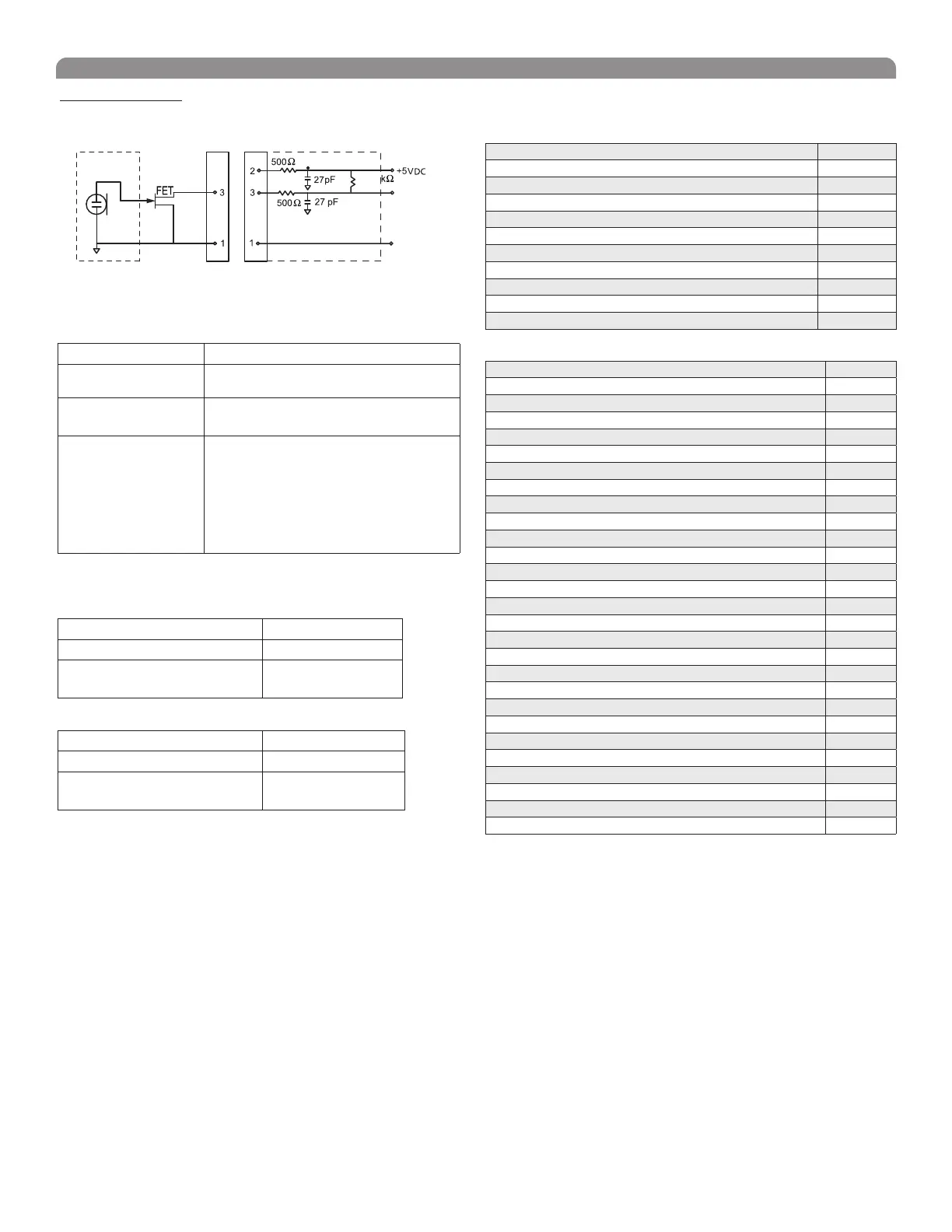

Conectividad del LEMO
Conector Conector
FVB.00.303 XRB.00.303
8.2
Tierra
Audio
TARJETA DE LEMO PARA
TRANSMISOR UR1M
CAPSULA DEL
MICROFONO
Piezas de repuesto y accesorios
Accesorios suministrados
Pedestal para micrófono (UR2) WA371
Juego de tornillería, conector con traba WA340
Bolsa con cremallera (UR1) 26A13
Bolsa con cremallera (UR2) 26A14
Antena (UR1, UR1M) 470-530 MHz UA700
Antena (UR1, UR1M) 518-578 MHz UA710
Antena (UR1, UR1M) 578-698 MHz UA720
Antena (UR1, UR1M) 740-865 MHz UA730
Antena (UR1, UR1M) 944-952 MHz UA740
Dos antenas (UR4), dependen de la banda (vea la tabla) UA820
Estuche de transporte del transmisor 95C9053
Accesorios Opcionales
Cabeza de SM58 con rejilla RPW112
Cabeza de SM86 con rejilla RPW114
Cabeza de BETA 58 con rejilla RPW118
Cabeza de BETA 87A con rejilla RPW120
Cabeza de BETA 87C con rejilla RPW122
Cabeza de SM87A con rejilla RPW116
Cabeza de KSM9/SL con rejilla RPW180
Cabeza de KSM9HS con rejilla (champán, condensador) RPW182
Cabeza de KSM9/BK con rejilla RPW184
Cabeza de KSM9HS con rejilla (negro, condensador) RPW186
Rejilla plateada mate (SM58) RK143G
Rejilla plateada mate (SM86) RPM266
Rejilla plateada mate (BETA 58) RK265G
Rejilla negra (SM87) RK214G RK214G
Rejilla plateada mate (BETA 87A) RK312
Rejilla plateada mate (BETA 87C) RK312
Rejilla negra (BETA 58) RK323G
Rejilla negra (BETA 87A/BETA 87C) RK324G
Rejilla champán (KSM9/SL) RPM260
Rejilla negra (KSM9/BK) RPM264
Bolsa de transmisor portátil (negra) UR1 WA580B
Bolsa de transmisor portátil (blanca) UR1 WA580W
Bolsa de transmisor portátil (negra) UR1M WA581B
Paravientos Popper Stopper™ A85WS
Bolsa de transmisor portátil (blanca) UR1M WA581W
Juego de conversión de conector LEMO de 3 pines, UR1M WA335
Interruptor de silenciamiento para transmisor de cuerpo WA661
Interruptor de silenciamiento para 2 transmisores de cuerpo WA662
Especificaciones para arquitectos e ingenieros
El sistema inalámbrico debe funcionar en la banda UHF entre 470-865 y 944-952 MHz, con la gama específica dependiente de la ubicación del usuario.
El sistema incluirá la opción de cambiar la frecuencia de funcionamiento a fin de evitar la interferencia de RF, permitiendo funcionar simultáneamente
hasta 160 sistemas en la misma ubicación. Se dispondrá de ajustes de grupo, canal y frecuencia preconfigurados para asegurar que los sistemas
múltiples en uso no interfieran entre sí.
Todos los transmisores estarán alimentados por dos pilas tamaño AA y tendrán un interruptor de alimentación. El transmisor portátil tendrá un LED que
indica que la alimentación está conectada. Los transmisores disponibles incluirán: un transmisor portátil para usar con guitarras y bajos eléctricos y
otros instrumentos eléctricos y un micrófono de mano para vocalistas. Los transmisores tendrán un convertidor de CC/CC para asegurar un rendimiento
uniforme, aun si cambian los voltajes de las pilas.
El receptor tendrá una pantalla LCD programable por el usuario y accionada mediante menús que indica el estado de grupo, canal, frecuencia, nombre,
nivel de silenciamiento y bloqueo/desbloqueo. El sistema usará una tecnología como la de combinación de circuitos de señal MARCAD® para mejorar
la recepción, minimizar las pérdidas de señal y lograr la mejor relación señal-ruido posible.
El sistema contará con un ecualizador, silenciamiento por tono clave y un circuito silenciador de ruidos integrados para proporcionar óptima calidad
de sonido y minimizar el ruido indeseado. El receptor incluirá medidores de RF dobles (uno para cada antena), un medidor de nivel de audio y una
conexión a red para control y monitoreo por computadora. El receptor tendrá un control de volumen y un control de silenciador de ruido ajustable.
El sistema será el inalámbrico Shure UHF-R.
