35
Italiano
Ingressi ed uscite
Ingresso audio del trasmettitore UR1
Tensione d'uscita
Miniconnettore maschio a 4 pin (TA4M)
Ingresso:
Sbilanciato, attivo
Impedenza effettiva:
>1 W
Livello d'ingresso
massimo:
1 kHz, 1% THD
+10 dBu (Sensibilità 0 dB)
+20 dBu (Sensibilità –10 dB)
Connettore TA4M
Segnali sui contatti:
Pin 1: Massa
Pin 2: polarizzazione a +5 V c.c.
Pin 3: Audio
Pin 4: a massa attraverso il carico attivo (sul
pannello principale).
(Sul cavo di adattamento per strumento, il pin 4
è mobile)
Ingresso audio del trasmettitore UR2
Ingresso:
Sbilanciato, attivo
Impedenza effettiva:
>1 W (carico attivo)
Livello d'ingresso
massimo:
1 kHz, 1% THD
+4.8 dBu
Uscita RF del trasmettitore UR1
Tensione d'uscita:
SMA
Impedenza effettiva:
50 W
Segnali sui contatti:
Guscio = massa
Centro = segnale

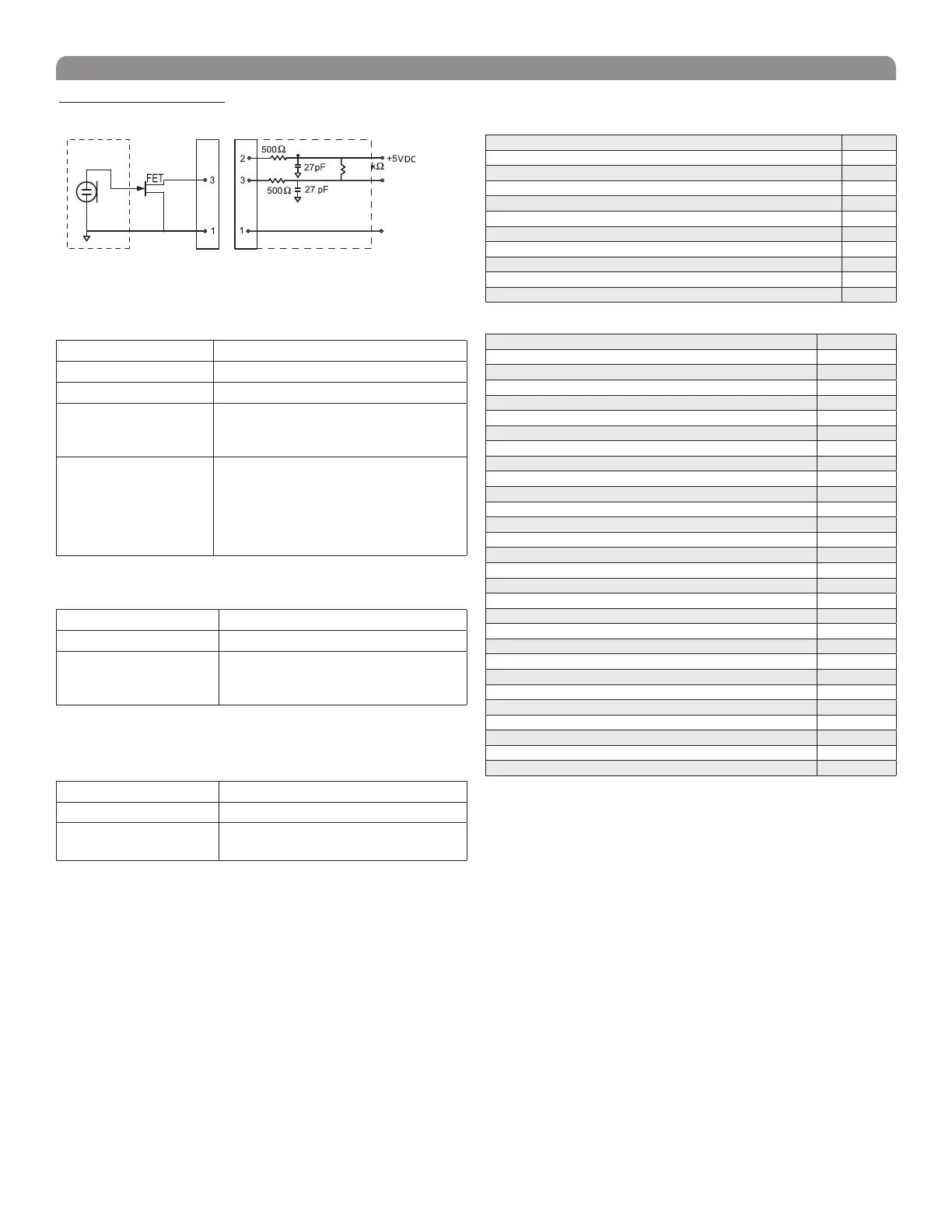

Cablaggio del connettore LEMO
Connettore Connettore
FVB.00.303 XRB.00.303
8.2
ELEMENTO
MICROFONICO
PANNELLO CONNESSIONI
MICROFONO LEMO UR1M
Audio
Massa
Parti di ricambio ed accessori
Accessori in dotazione
Adattatore per supporto microfonico (UR2)
WA371
Kit componenti, connettore a bloccaggio (UR1)
WA340
Busta con cerniera lampo (UR1)
26A13
Busta con cerniera lampo (UR2)
26A14
Antenna (UR1, UR1M), 470-530 MHz
UA700
Antenna (UR1, UR1M) 518-578 MHz
UA710
Antenna (UR1, UR1M), 578-698 MHz
UA720
Antenna (UR1, UR1M), 740-865 MHz
UA730
Antenna (UR1, UR1M), 944-952 MHz
UA740
Due antenne (UR4), dipendenti dalla banda (vedi tabella)
UA820
Custodia da trasporto per il trasmettitore
95A9053
Accessori in opzione
SM58 Capsula con griglia
RPW112
SM86 Capsula con griglia
RPW114
BETA 58 Capsula con griglia
RPW118
BETA 87A Capsula con griglia
RPW120
BETA 87C Capsula con griglia
RPW122
SM87A Capsula con griglia
RPW116
KSM9/SL Capsula con griglia
RPW180
KSM9HS Capsula con griglia (champagne, condensatore)
RPW182
KSM9/BK Capsula con griglia
RPW184
KSM9HS Capsula con griglia (nera, condensatore)
RPW186
Griglia in argento opaca (SM58)
RK143G
Griglia in argento opaca (SM86)
RPM266
Griglia in argento opaca (BETA 58)
RK265G
Griglia nera (SM87)
RK214G
Griglia in argento opaca (BETA 87A)
RK312
Griglia in argento opaca (BETA 87C)
RK312
Griglia nera (BETA 58)
RK323G
Griglia nera (BETA 87A/BETA 87C)
RK324G
Griglia champagne (KSM9/SL)
RPM260
Griglia nera (KSM9/BK)
RPM264
Antivento Popper Stopper
A85WS
Fermaglio da cintura (UR1)
44A8031
Custodia morbida per Body-Pack (colore nero) UR1
WA580B
Custodia morbida per Body-Pack (colore bianco) UR1
WA580W
Custodia morbida per Body-Pack (colore nero)
WA581B
Custodia morbida per Body-Pack (colore bianco)
WA581W
Kit di conversione Lemo a 3 piedini
WA335
Interruttore di silenziamento per Body-Pack
WA661
Interruttore di silenziamento per 2 Body-Pack
WA662
Specifiche di progettazione
Il sistema radiomicrofonico funziona nella gamma UHF tra 470-865 MHz ed 944-952 MHz, con la banda specifica che dipende dalla scelta dell'utente
nella Nazione di appartenenza. Il sistema include l'opzione di modificare la frequenza operativa al fine di evitare eventuali interferenze a radiofrequenza,
consentendo il funzionamento contemporaneo di un massimo di 160 sistemi nella stessa località. Sono disponibili le impostazioni di gruppi, canali e
frequenze preconfigurati per assicurare l'assenza di reciproca interferenza tra i vari sistemi in uso.
Tutti i trasmettitori vengono alimentati con 2 pile AA e sono dotati di interruttore singolo. Il Body-Pack dispone di un LED che indica lo stato di
alimentazione. I trasmettitori disponibili includono un Body-Pack per l'uso con chitarre, bassi o altri strumenti elettrici ed un microfono palmare per i
cantanti. I trasmettitori dispongono di un convertitore c.c./c.c. in grado di garantire prestazioni costanti, anche in caso di modifica della tensione delle
pile.
Il ricevitore dispone di display a cristalli liquidi, utilizzabile mediante menu e programmabile dall'utente, che visualizza gruppo, canale, frequenza, nome,
livello di squelch e stato di blocco/sblocco. Il sistema si avvale di tecnologia quale circuiteria di combinazione dei segnali MARCAD
‚ per migliorare la
ricezione, ridurre le perdite di segnale ed ottenere il miglior rapporto possibile tra segnale e rumore. Il sistema integra un circuito di squelch in assenza
di portante, equalizzatore, ed un circuito di squelch per la soppressione del rumore al fine di ottenere una qualità del suono ottimale e ridurre i rumori
indesiderati. Il ricevitore include due RF meter a LED (uno per ciascuna antenna), uno per la modulazione audio ed un connettore di interfaccia di rete
per il controllo e monitoraggio da computer. Il ricevitore è dotato di un controllo di regolazione del volume e del noise squelch.
Tutto ciò è racchiuso nel sistema radiomicrofonico UHF-R Shure.
