Sistema radiomicrofonico UHF-R Shure
34
Italiano

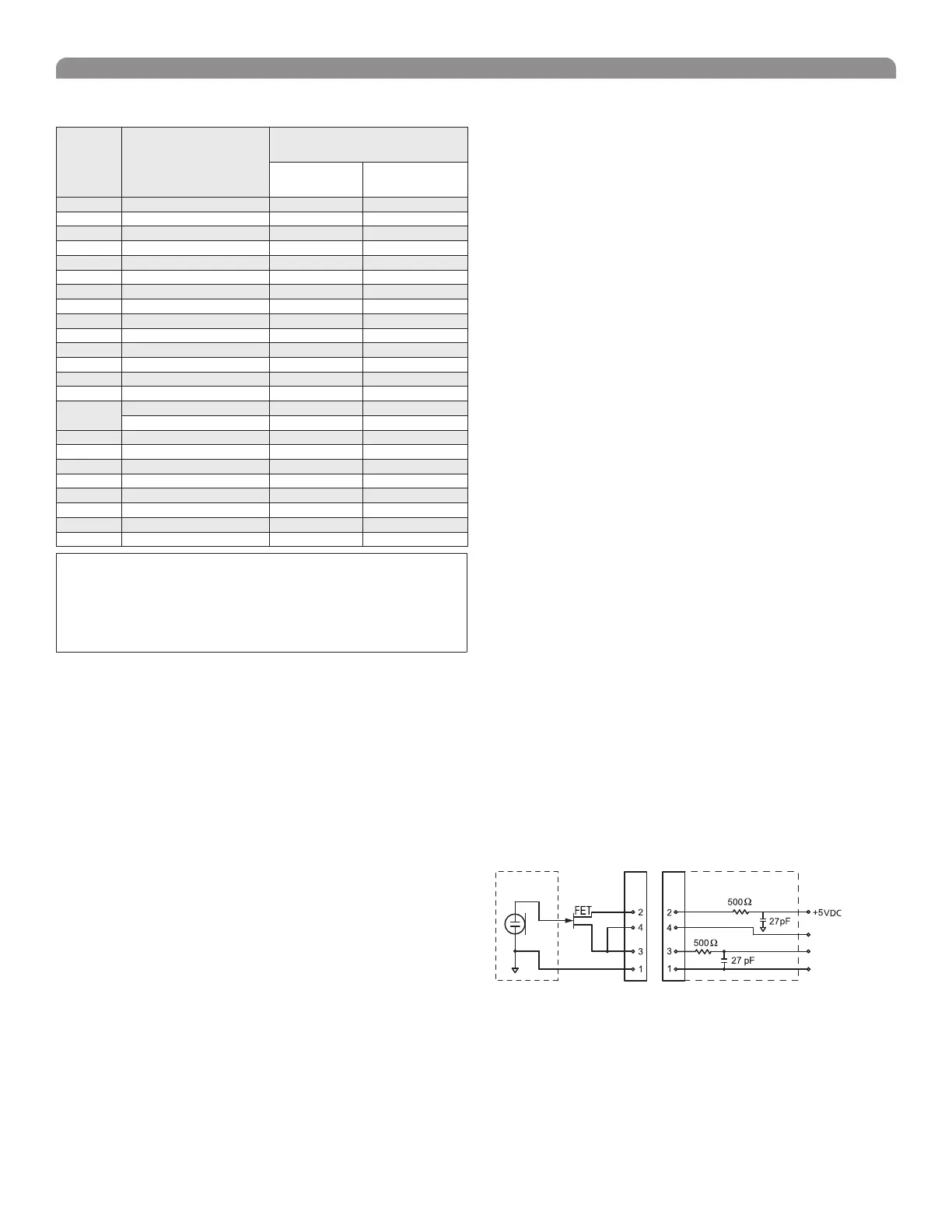

Specifiche tecniche
Gamma di frequenza e potenza di uscita del trasmettitore
Banda Gamma
Alimentazione del trasmettitore
(Nominale mW)
A mano
UR2
BodyPack UR1
G1 470-530 MHz 10 / 50 10 / 100
G1E 470-530 MHz 10 / 50 10 / 50
G7C 470.125–509.875 MHz 10 / 50 10 / 50
H4 518-578 MHz 10 / 50 10 / 100
H4E 518-578 MHz 10 / 50 10 / 50
J5 578-608, 614-638 MHz 10 / 50 10 / 100
J5E 578-638 MHz 10 / 50 10 / 50
K4E 606-666 MHz 10 / 50 10 / 50
L3 638-698 MHz 10 / 50 10 / 100
L3E 638-698 MHz 10 / 50 10 / 50
M5E 694-758 MHz 10 / 50 10 / 50
P8 710–790 MHz 10 / 50 10 / 50
P9 710–787 MHz 10 / 50 10 / 50
Q5 740-814 MHz 10 / 50 10 / 50
R9*
790-865 MHz 10 / 50 10 / 50
790-861.975 MHz - -
Q6 740-752 MHz 10 10
A24 779-788 / 797-806 MHz 10 10
JBX 806-810 MHz 10 10
Q10A 740-787 MHz 10 / 50 10 / 50
R16 794-806 MHz 10 / 50 10 / 50
R18 794-806 MHz 10 soltanto 10 soltanto
X1 944-952 MHz 10 / 50 10 / 100
X7 925-937.5 MHz 10 10
Gamma di frequenza della portante radio
470-865, 944-952 MHz, in base alle Nazioni
Portata di esercizio
UR1, UR2:
152,4 m (500 piedi) in condizioni ottimali
Linea ottica da 500 m (1600 ft.), all'aperto, per un sistema singolo
NOTA: la portata effettiva dipende dall’attenuazione e dalle riflessioni
del segnale a radiofrequenza e dall’interferenza che esso subisce.
Risposta audio in frequenza
40-18.000 Hz, (+1 dB, –3 dB).
NOTA: la risposta in frequenza complessiva del sistema dipende dal microfono
Campo di regolazione del guadagno
UR1: da –20 a +35 dB
Per chitarra, si consigliano -10 dB
UR2: da –10 a +20 dB
Modulazione
FM (45 kHz di deviazione massima), compressore-espansore con preenfasi
e deenfasi
Potenza di uscita a radiofrequenza
Vedi tabella sopra riportata.
Gamma dinamica
>105 dB, filtro di pesatura A
Reiezione della frequenza immagine
>110 dB (valore tipico)
Reiezione dei segnali spuri
>90 dB (valore tipico)
Silenziamento massimo (rif. 45 kHz di deviazione)
>100 dB, filtro di pesatura A
Polarità del segnale
Una pressione positiva sul diaframma del microfono (oppure una tensione
positiva applicata alla punta del jack del WA302) produce una tensione
positiva sul pin 2 di uscita XLR rispetto al pin 3 XLR e sulla punta del jack
dell'uscita da 1/4".
Distorsione armonica totale del sistema (rif. ± 45 kHz di deviazione,
modulazione ad 1 kHz)
<0,3% distorsione armonica totale tipica
Alimentazione
UR1, UR2: Due pile AA da 1,5 V
Corrente assorbita
UR1, UR2: 180 mA max. (impostazione potenza RF normale)
240 mA max. (impostazione potenza RF alta)
Durata delle pile (tipica)
UR1, UR2: 9,5 ore (impostazione potenza RF normale)
6 ore (impostazione potenza RF alta)
Intervallo della temperatura di funzionamento
Da –18° a +57 °C (da 0° a +135°F)
NOTA: le caratteristiche della pila possono limitare questa variazione
dell'intervallo
NOTA: la conformità alle norme di sicurezza elettrica si basa su una
temperatura ambiente massima di 35°C (9°F).
Dimensioni complessive
UR1: 98 mm x 60 mm x 17 mm (3,84 x 2,38 x 0,66 pollici) (A x L x P)
UR2/SM58: 261 mm x 51 mm (L. x Diam.) (10,27 x 2 pollici)
UR2/SM86: 261 mm x 51 mm (L. x Diam.) (10,27 x 2 pollici)
UR2/SM87A: 254 mm x 51 mm (L. x Diam.) (10 x 2 pollici)
UR2/KSM9/BK, UR2/KSM9/SL: 250 mm x 49 mm (L. x Diam.)
(9 7/8 x 1 15/16 pollici)
UR2/BETA58: 258 mm x 51 mm (L. x Diam.) (10,15 x 2 pollici)
UR2/BETA 87A, UR2/BETA 87C: 254 mm x 51 mm (L. x Diam.)
(10 x 2 pollici)
Peso netto
UR1: 97 g (3,4 once) senza pile
UR2/SM58: 356 g (12,6 once) senza pile
UR2/BETA58: 314 g (11,1 once) senza pile
UR2/SM86: 317 g (11,2 once) senza pile
UR2/SM87A: 298 g (10,5 once) senza pile
UR2/KSM9/BK, UR2/KSM9/SL: 410 g (14,5 once) senza pile
UR2/BETA 87A, U2/BETA 87C: 325 g (11,5 once) senza pile
Corpo trasmettitori e chassis
UR1: lega di magnesio
UR2: impugnatura pressofusa in alluminio e coperchio dello scomparto pile
in alluminio tornito
Cablaggio de TA4F
ELEMENTO
MICROFONICO
PANNELLO CONNESSIONI
MICROFONO UR1
NOTA: IL MICROFONO LAVALIER COLLEGA I PIN 3 E 4—MA NON IL CAVO DA CHITARRA.
Carico attivo
Audio
Massa
Connettore
TA4F
Connettore
TA4M
NOTA
Questo apparecchio radio è inteso per intrattenimento a livello professionale ed
applicazioni simili.
Questo apparecchio radio può essere in grado di funzionare a frequenze non au-
torizzate nel Paese in cui si trova l'utente. Rivolgetevi alle autorità competenti per
ottenere le informazioni relative alle frequenze ed ai livelli di potenza RF autorizzati
nella vostra regione per i prodotti radiomicrofonici.
