Shure UHF-R UR2 User Manual

49
Русский язык
Входы и выходы
Аудио вход передатчика UR1
Разъем: 4-контактныйминиатюрныйразъем-вилка(TA4M)
Конфигурация входа: Неуравновешенный,активный
Фактический импеданс: >1МОм(активнаянагрузка)
Максимальный уровень
входа: 1 kHz, 1 % THD
+10.дБ(Чувствительность0дБ)
+20дБ(Чувствительность-10дБ)
Разъем TA4M (вилка)
Разводка контактов:
Контакт1:Заземление
Контакт2:смещение+5В
Контакт3:Audio
Контакт4:Соединяетсячерезактивнуюнагрузку
(наглавнойплате)сземлей.
(Накабелеадаптераинструмента
контакт4свободен)
Аудио вход передатчика UR2
Конфигурация входа:
Неуравновешенный,активный
Фактический импеданс: >1МОм(активнаянагрузка)
Максимальный уровень входа:
1 kHz, 1 % THD
+4,8дБм
ВЧ Выход передатчика UR1
Разъем: SMA
Фактический импеданс: 50 Ом
Разводка контактов: Экран–земля
Жила–сигнал

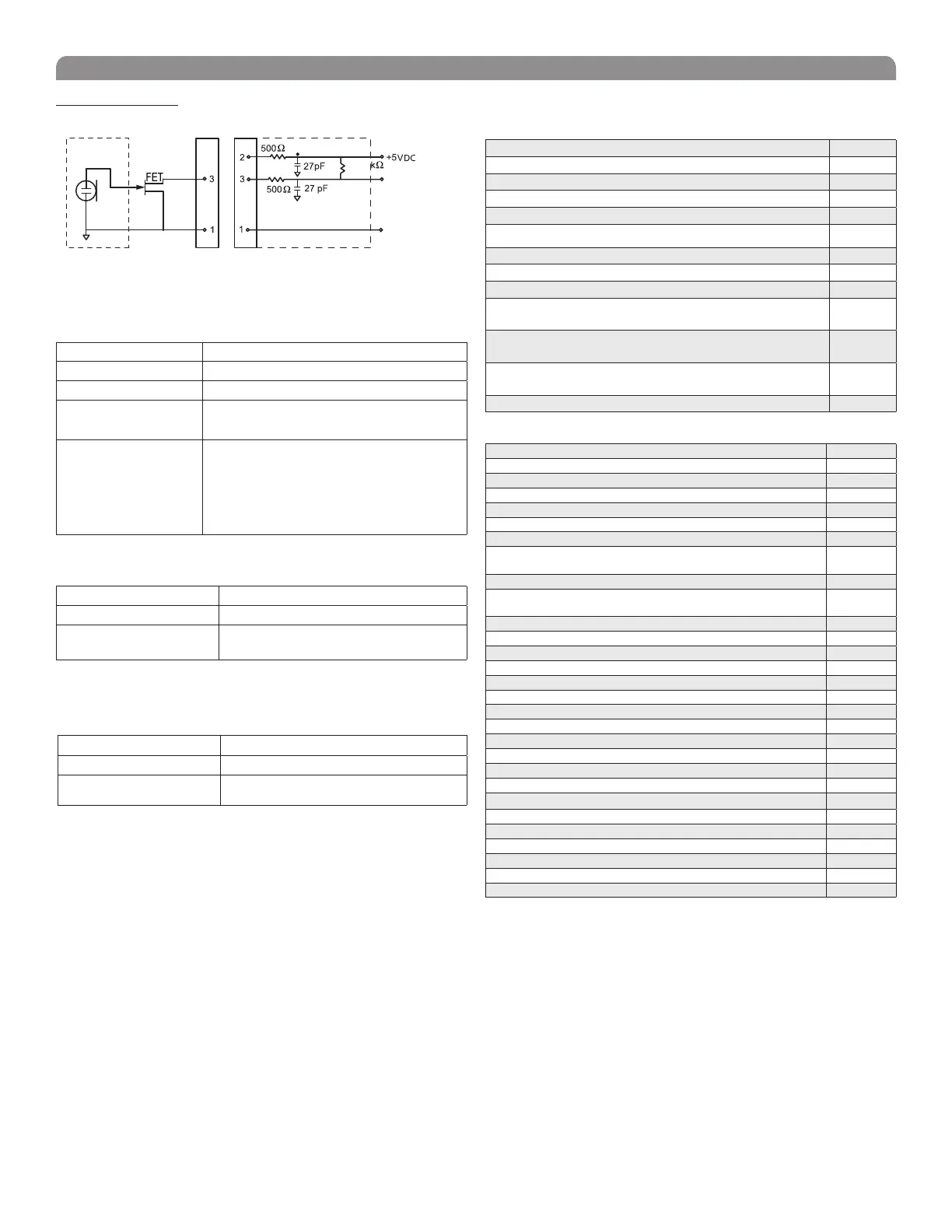

МонтажнаясхемаLIMO
FVB.00.303 XRB.00.303
8.2
РазъемРазъем
МИКРОФОННЫЙ
ЭЛЕМЕНТ
ПЛАТАМИКРОФОННОГО
ГНЕЗДАUR1MLEMO
Audio
Заземление
Запасные части и принадлежности
Принадлежности, входящие в комплект
Адаптер для микрофонной стойки (UR2) WA371
Комплект крепежных деталей, запорный разъем WA340
Футляр на застежке-молнии (UR1) 26A13
Футляр на застежке-молнии (UR2) 26A14
Антенна (UR1, UR1M), 470-530 МГц, G1 Полоса UA700
Антенна (UR1, UR1M), 518-578 МГц UA710
Антенна (UR1, UR1M), 578-698 МГц UA720
Антенна (UR1, UR1M), 740-865 МГц UA730
Антенна (UR1, UR1M), 944-952 МГц, X1 Полоса UA740
Две антенны (UR4), в зависимости от
диапазона (см. таблицу)
UA820
Две антенны (UR4), в зависимости от частоты
(см. таблицу) G1 диапазон
UA820G
Две антенны (UR4), в зависимости от частоты (см.
таблицу) X1 диапазон
UA820X
Футляр для переноски передатчика 95A9053
Отдельно заказываемые принадлежности
Головка SM58 с защитной сеткой RPW112
Головка SM86 с защитной сеткой RPW114
Головка BETA 58 с защитной сеткой RPW118
Головка BETA 87A с защитной сеткой RPW120
Головка BETA 87С с защитной сеткой RPW122
Головка SM87A с защитной сеткой RPW116
Головка KSM9/SL с защитной сеткой RPW180
Головка KSM9HS с защитной сеткой (Золотистая защитная
сетка, конденсатор)
RPW182
Головка KSM9/BK с защитной сеткой RPW184
Головка KSM9HS с защитной сеткой (Черная защитная
сетка, конденсатор)
RPW186
Матированная серебряная защитная сетка (SM58) RK143G
Матированная серебряная защитная сетка (SM86) RPM266
Матированная серебряная защитная сетка (BETA 58) RK265G
Черная защитная сетка (SM87) RK214G
Матированная серебряная защитная сетка (BETA 87A) RK312
Матированная серебряная защитная сетка (BETA 87C) RK312
Черная защитная сетка (BETA 58) RK323G
Черная защитная сетка (BETA 87A/BETA 87C) RK324G
Золотистая защитная сетка (KSM9/SL) RPM260
Черная защитная сетка (KSM9/BK) RPM264
Popper Stopper™ сетчатый экран A85WS
Зажим для ремня, (UR1) 44A8031
Футляр (черный) для носимого передатчика, UR1 WA580B
Футляр (белый) для носимого передатчика, UR1 WA580W
Футляр (черный) для носимого передатчика WA581B
Футляр (белый) для носимого передатчика WA581W
Комплект-переходник для 3-контактного разъёма Lemo. WA335
Выключатель звука для переносного устройства WA661
Выключатель звука для 2 переносных устройств WA662
Требования к архитектуре и техническому реению
БеспроводнаясистемадолжнаработатьвУВЧдиапазонемежду470-865МГци944-952МГц.Конкретныезначенияграницдиапазонаопределяются
местонахождениемпользователя.ВсистемедолжнабытьпредусмотренавозможностьизменениярабочейчастотыдляборьбысВЧпомехами,благодаря
которойдо160системсмогутодновременноработатьводномитомжеместе.Должнабытьпредусмотреназаранееконфигурируемаянастройкагрупп,каналов
ичастот,обеспечивающаяотсутствиевзаимныхпомехприсовместнойработенесколькихсистем.
Всепередатчикидолжныпитатьсяот2батареектипаAAииметьвыключательпитания.Носимыепередатчикидолжныбытьоборудованысветодиодом,показывающим,
чтопитаниевключено.Должныбытьпредусмотреныпередатчики:носимые–дляиспользованиясэлектрогитарами,басамиидругимиэлектроинструментами,а
такжеручныемикрофоныдлявокалистов.Передатчикидолжныиметьпреобразователипостоянноготока,обеспечивающиепостоянствохарактеристикдажепри
изменениинапряжениябатареек.
ПриемникдолжениметьпрограммируемыйпользователемЖКИ,управляемый врежимеменюи показывающийгруппу,канал,название,уровеньглушенияи
состояние блокировано/разблокировано. Система должна использовать технологию типа схемы комбинирования сигналов MARCAD®, повышающую качество
приема, сводящую к минимуму пропадание сигнала и обеспечивающую наилучшее возможное отношение сигнал/шум. В систему должны быть встроены
эквалайзер,функцияподавленияскачковисхемаглушенияшума,обеспечивающиеоптимальноекачествозвукаисводящиекминимумунежелательныешумы.
ПриемникдолженбытьоборудовандвумяизмерителямиуровняВЧ(поодномунакаждуюантенну),измерителемуровнязвука,иразъемомсетевогоинтерфейса
длякомпьютерногоконтроляиуправления.Приемникдолженбытьоборудованрегуляторомгромкостиирегуляторомглушенияшума.
ЭтодолжнабытьсистемаShureUHF-RWireless.
